Teknik Döküman

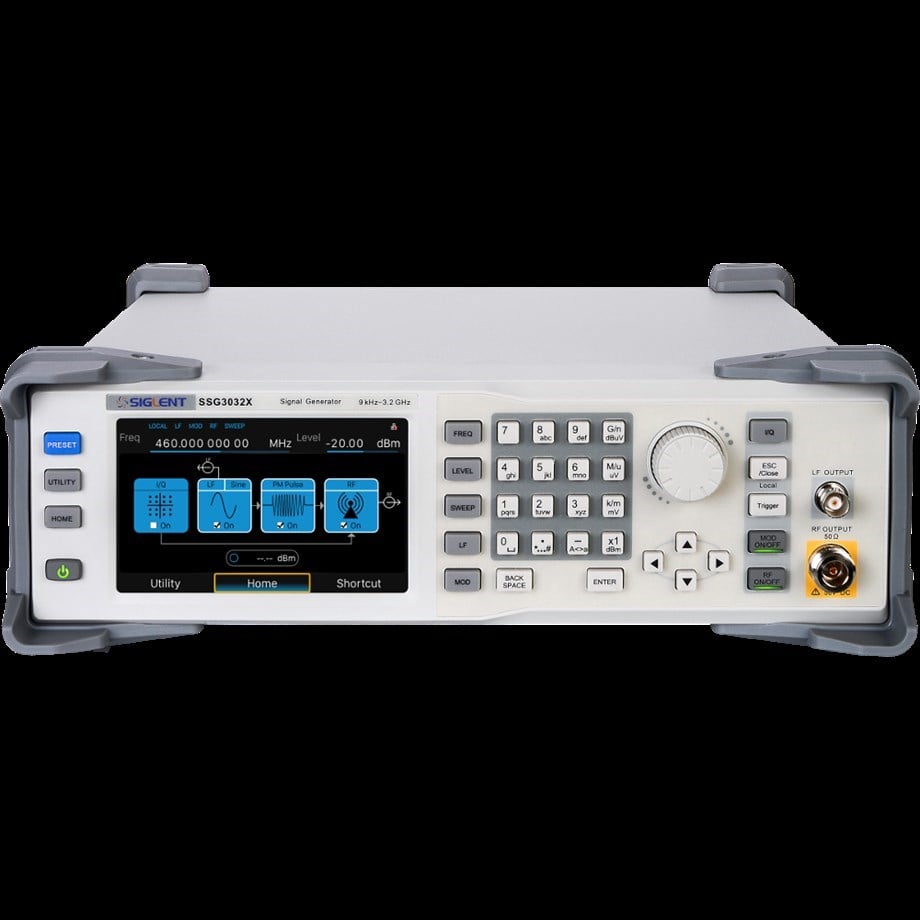

SIGLENT SSG3021X-IQE, IQE işlevine sahip 9 kHz ila 2,1 GHz frekans aralığına sahip bir sinyal üretecidir. AM, FM ve PM gibi normal analog modülasyon sağlar. Ayrıca darbe modülasyonu ve darbe treni jeneratörü sağlarlar. Ayrıca SDG6000X gibi ana bant jeneratörü ile kullanıldığında IQ modülasyonlu sinyaller üretebilir. Yüksek doğruluğu ve saf çıkışları ile SSG3021X, Ar-Ge, eğitim ve üretim için doğru seçimdir.

Özellikler ve Avantajlar
- 2,1 GHz'e kadar frekans
- 0,01 Hz frekans ayar çözünürlüğü
- 110 dBm'den +13 dBm'ye kadar seviye çıkışı
- Maksimum seviye +20 dBm'ye kadar (tip.)
- Faz Gürültüsü: -110 dBc/ Hz @ 1 GHz, 20 kHz ofset (tip.)
- Seviye doğruluğu ≤0,7 dB (tip.)
- Dahili, harici veya Int+Ext kaynak ile AM, FM, &PM analog modülasyonu sağlar
- Darbe modülasyonu, açma/kapama oranı ≥70 dBc
- Puls treni Jeneratörü (opsiyon)
- Ana bant IQ sinyali olarak SDG6000X ile harici IQ modülasyonu
- USB-güç ölçer ölçüm kiti
- 5 inç TFT kapasitif dokunmatik ekran, Fare ve klavye destekli
- PC ve mobil terminallerde Web Tarayıcı Uzaktan Kontrolü

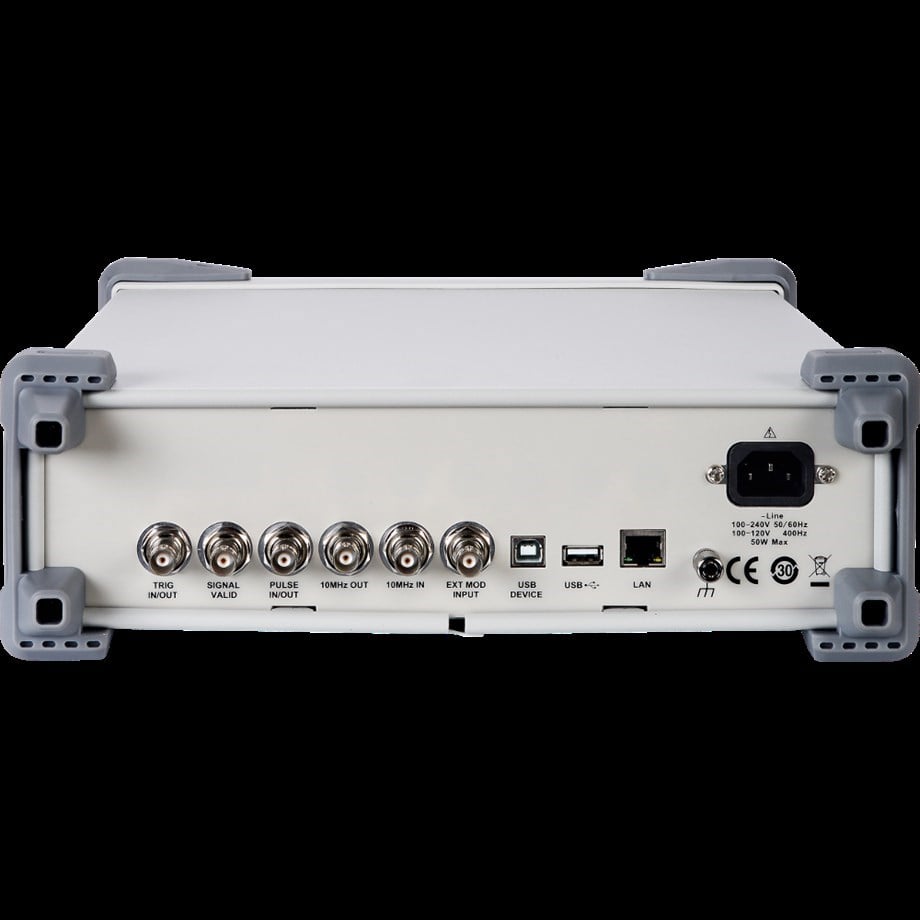

- Standart arayüz USB Host, USB Device (USB TMC), LAN (VXI-11, Socket, Telnet) içerir. Opsiyonel arayüz: GPIB

SSG3000X-IQE ve SDG6000X (dahil değildir) arasındaki bağlantı örneği
