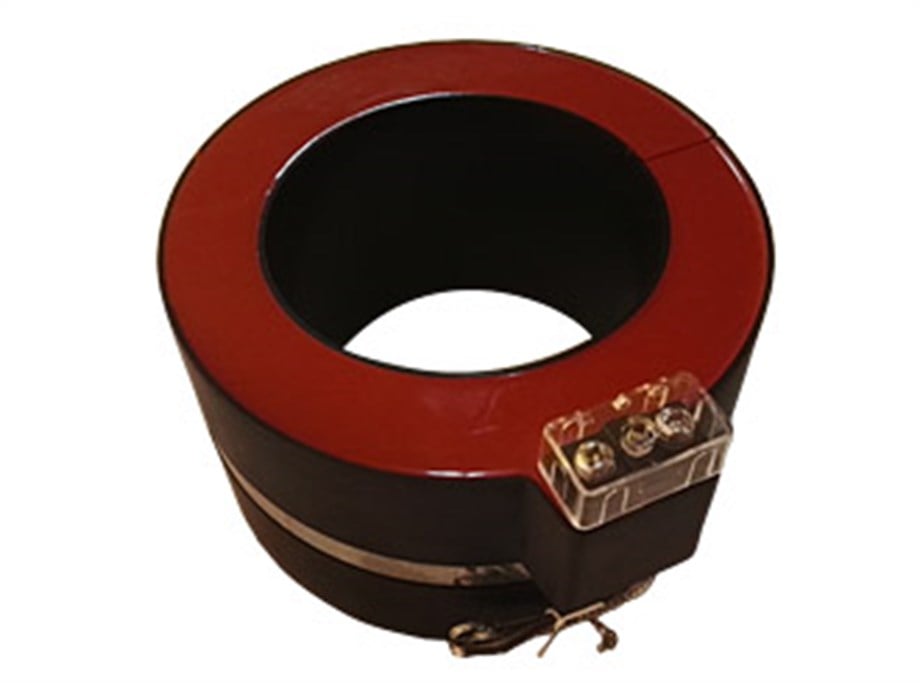

GFUVE LZCK2500-10 HIGH ACCURACY 33KV SPLIT CORE ZERO PHASE CURRENT TRANSFORMERLZCK2500-10 YÜKSEK DOĞRULUKLU 33KV BÖLÜNMÜŞ ÇEKIRDEKLI SIFIR FAZ AKIM TRANSFORMATÖRLERİ
Sepetteki Son Fiyat
Fiyat
:
$0.00 + KDV
KDV Dahil
:
$0.00
Sepet Fiyatı
:
Tahmini Teslim Süresi
:
:
Teklif İste
Teknik Döküman
LZCK serisi ayrık çekirdekli akım trafosu, 10KV ve 35KV AC güç sistemindeki elektrikli ekipmanların akım ölçümü ve mikrobilgisayar koruması için uygundur.
ABB-Safe Ring/Safe Plus ... gibi kompakt tam yalıtımlı halka ağ hücrelerinde ve kablo dağıtım kutularında yaygın olarak kullanılır.
Akım trafosu doğrudan giriş ve çıkış kablolarına monte edilebilir, dilim ithal silikon malzemedir. Yarım daire halka çekirdek ve ikincil sargılar yalıtımlı reçine ile vakumla dökülür.
TASLAK ÇIZIM
KABLO ŞEMALARI
P1, P2 birincil polarite terminali, S1, S2 ikincil polarite terminalidir.
P2, S2 homonim terminallerdir (eksiltici polarite).
PARAMETRELER
| Teknik parametreler |
| Standartlar |
IEC60044-1; IEC 61869-2; NTC 2205; ANSI C57.13; GB1208-2006 |
| Nominal primer akım |
500-1500A |
| Nominal yük |
≤20VA |
| Nominal frekans |
50Hz veya 60Hz |
| Nominal sekonder akım |
5A veya 1A |
| Nominal kısa süreli termal akım |
40kA, 1S |
| Nominal sürekli termal akım |
120%I1n |
| İkincil sargı güç-frekans gerilimi |
3kV, 1min |
| Enstrüman güvenlik faktörü |
FS≤10 |
| Mekanik parametreler |
| Boyutlar (G×D×Y) (mm) |
φ120xφ185x100 |
| Ağırlık(kg) |
7 |
| Çalışma koşulları |
| Çalışma sıcaklığı |
-35°C ila +55°C |
| Günlük ortalama sıcaklık |
<+40°C |
| Depolama sıcaklığı |
-40°C ila +70°C |
| Yükseklik |
<3500 metre |
| Durum |
Havada ciddi derecede aşınmış, aşındırıcı ve radyoaktif gaz bulunmaması. Nominal akım altında uzun süreli çalışma izni. |
SEÇİM KILAVUZU
| Tip |
LZCK2500-10 |
LZCK2500-10 |
| Amaç |
Akım trafosu ölçümü |
Koruma akım trafosu |
| Oran |
Doğruluk sınıfı ve nominal yük (VA) |
Doğruluk sınıfı ve nominal yük (VA) |
| I1/I2 |
0.5 |
1 |
3 |
10P15 |
10P10 |
10P5 |
| 300/5 |
5 |
5 |
5 |
2.5 |
5 |
7.5 |
| 400/5 |
5 |
5 |
5 |
2.5 |
5 |
7.5 |
| 500/5 |
5 |
7.5 |
7.5 |
5 |
7.5 |
10 |
| 600/5 |
5 |
7.5 |
7.5 |
5 |
7.5 |
10 |
| 800/5 |
10 |
10 |
10 |
5 |
10 |
15 |
| 1000/5 |
10 |
15 |
15 |
5 |
10 |
15 |
| 1200/5 |
15 |
20 |
20 |
10 |
15 |
20 |
| 1500/5 |
15 |
20 |
20 |
10 |
15 |
20 |
SEÇİM KILAVUZU
| Model |
Birincil nominal akım |
Nominal yük |
Diyafram(mm) |
Açıklama(mm) |
Ağırlık (kg) |
Malzeme |
Su geçirmez |
| LZCK-55 |
100-1500A |
≤10VA |
φ55 |
180×138×52 |
2 |
ABS+Resin |
IP65 |
| LMCK185-10 |
300-3000A |
≤25VA |
φ185 |
350×283×55 |
4.5 |
ABS+Resin |
IP65 |
| LZCK310-10 |
300-600A |
≤10VA |
φ50 |
φ50 x φ110 x 32 |
1 |
Resin |
silikon kılıf (isteğe bağlı) |
| LZCK322-10 |
30-600A |
≤10VA |
φ50 |
φ50 x φ110 x 52 |
1.6 |
Resin |
silikon kılıf (isteğe bağlı) |
| LZCK350-10 |
20-600A |
≤25VA |
φ50 |
φ50 x φ110 x 105 |
3.1 |
Resin |
silikon kılıf (isteğe bağlı) |
| LZCK720-10 |
20-1000A |
≤25VA |
φ60 |
φ80 x φ110 x 50 |
2.1 |
Resin |
silikon kılıf (isteğe bağlı) |
| LZCK2500-10 |
500-1500A |
≤20VA |
φ120 |
φ120 x φ185 x 100 |
7 |
Resin |
silikon kılıf (isteğe bağlı) |
| LZCG530-10 |
30-600A |
≤20VA |
φ45 |
φ45 x φ120 x 65 |
2.1 |
Resin |
silikon kılıf (isteğe bağlı) |
| LZCG930-10 |
100-1500A |
≤25VA |
φ60 |
φ60 x φ155 x 60 |
3.6 |
Resin |
silikon kılıf (isteğe bağlı) |
| LZCT722-10 |
20-600A |
≤10VA |
φ82 |
φ82 x φ130 x 55 |
2.3 |
Resin |
silikon kılıf (isteğe bağlı) |
SİPARİŞ BİLGİLERİ
Sipariş vermeyi planladığınızda ürünlerin tipi, akım oranı, doğruluk sınıfı, nominal yükü ve kullanımından emin olun. Özel şartnameler özelleştirilebilir Her türlü farklı özellik ve parametre akım trafoları ihtiyaçlarınıza göre yapılabilir.
