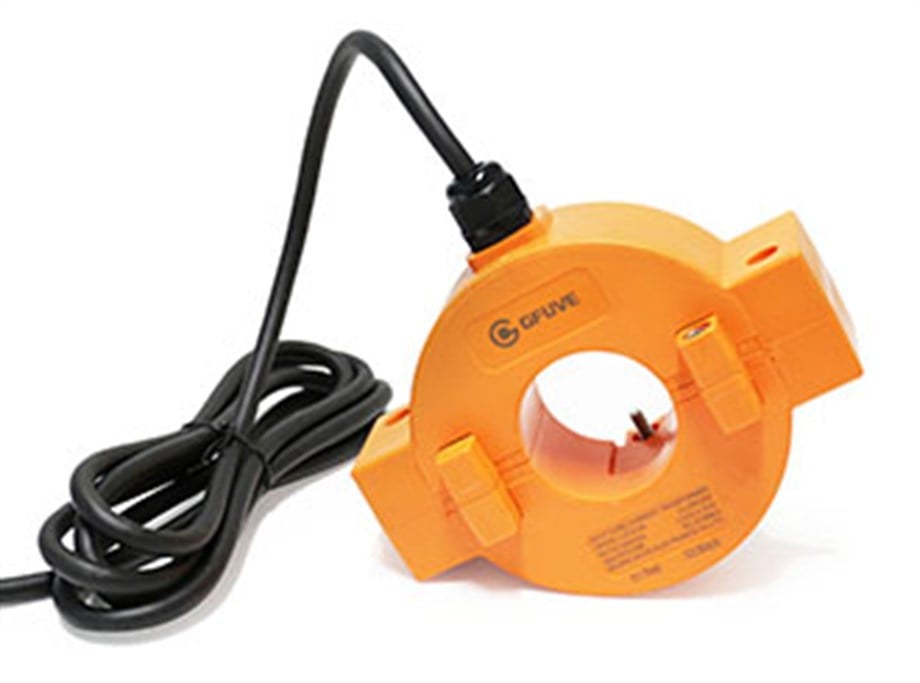

GFUVE LZCK-55 CLAMP OUTDOOR WATERPROOF SPLIT CORE CURRENT TRANSFORMER LZCK-55 KELEPÇE DIŞ MEKAN SU GEÇİRMEZ BÖLÜNMÜŞ NÜVELİ AKIM TRANSFORMATÖRÜ
Sepetteki Son Fiyat
Fiyat
:
$0.00 + KDV
KDV Dahil
:
$0.00
Sepet Fiyatı
:
Tahmini Teslim Süresi
:
:
Teklif İste
Teknik Döküman
LZCK serisi dış mekan su geçirmez akım transformatörleri, 35kV AC güç sistemi için uygulanabilir ve 10KV altındaki güç kaynağı ekipmanının akımının ölçümü, mikrobilgisayar koruması için de kullanılabilir. Bu tip akım trafosu, manyetik malzeme olarak yüksek geçirgenliğe sahip, Küçük manyetik devre kaybı özelliklerine sahip ve bölünebilen ithal silikon çeliği kullanır, yarım daire şeklindeki çekirdeği ve ikincil sargıları yüksek kaliteli epoksi reçine vakum kullanır, alev geciktirici anti-nem, istikrarlı performans, bakım gerektirmeyen plastik kasaya (ABS veya PC) döküm yapar.
PARAMETRELER
| Teknik parametreler |
| Standartlar |
IEC60044-1; IEC 61869-2; NTC 2205; GB1208-2006; ANSI C57.13 |
| Doğruluk Sınıfı |
0.5S, 0.5%, 1%, 3% |
| Primer nominal akım aralığı |
100-1000A |
| Nominal yük aralığı |
≤10VA |
| Nominal frekans |
50/60Hz |
| Nominal sekonder akım |
5A or 1A |
| Nominal kısa süreli termal akım |
40kA, 1S |
| Nominal sürekli termal akım |
150%I1n |
| Sekonder sargı güç frekansı dayanım gerilimi |
3kV, 1min |
| Güvenlik Faktörü Derecelendirmesi |
(FS) <10 |
| Çıkış sinyali |
1A, 5A, 333mV, 1V veya 5V (özelleştirilmiş) |
| Kablo uzunluğu |
2.5m, 5m, 10m (özelleştirilmiş) |
| İçinde alev geciktirici ABS plastik kabuk, çene su geçirmez önlük. |
| Mekanik parametreler |
| Diyafram açıklığı (mm) |
Φ55 |
| Boyutlar (G×D×Y) (mm) |
180×138×52 |
| Ağırlık (kg) |
2 |
| Çalışma koşulları |
| Çalışma sıcaklığı |
-35°C ila +65°C, +40°C'yi aşmamak kaydıyla |
| Depolama sıcaklığı |
-40°C ila +70°C |
| Giriş Koruması |
IP65 |
| Çevre |
dış mekan veya iç mekan |
| Deniz seviyesinden yükseklik |
0- 3000m |
| Koşullar |
Havada ciddi derecede aşındırıcı, erozif ve radyoaktif gaz bulunmamalıdır. Nominal akımın altında sürekli çalışmaya izin verilir. |
SEÇİM KILAVUZU
| Model |
Birincil nominal akım |
Nominal yük |
Diyafram(mm) |
Açıklama(mm) |
Ağırlık(kg) |
Malzeme |
Su geçirmezlik |
| LZCK-55 |
100-1500A |
≤10VA |
φ55 |
180×138×52 |
2 |
PC |
IP65 |
| LMCK185-10 |
300-3000A |
≤25VA |
φ185 |
350×283×55 |
4.5 |
PC |
IP65 |
| LZCK310-10 |
300-600A |
≤10VA |
φ50 |
φ50 x φ110 x 32 |
1 |
Resin |
silikon kılıf (isteğe bağlı) |
| LZCK322-10 |
30-600A |
≤10VA |
φ50 |
φ50 x φ110 x 52 |
1.6 |
Resin |
silikon kılıf (isteğe bağlı) |
| LZCK350-10 |
20-600A |
≤25VA |
φ50 |
φ50 x φ110 x 105 |
3.1 |
Resin |
silikon kılıf (isteğe bağlı) |
| LZCG530-10 |
30-600A |
≤20VA |
φ45 |
φ45 x φ120 x 65 |
2.1 |
Resin |
silikon kılıf (isteğe bağlı) |
