VNA donanım sürümü 2.0

DATA SHEET

Donanım özellikleri

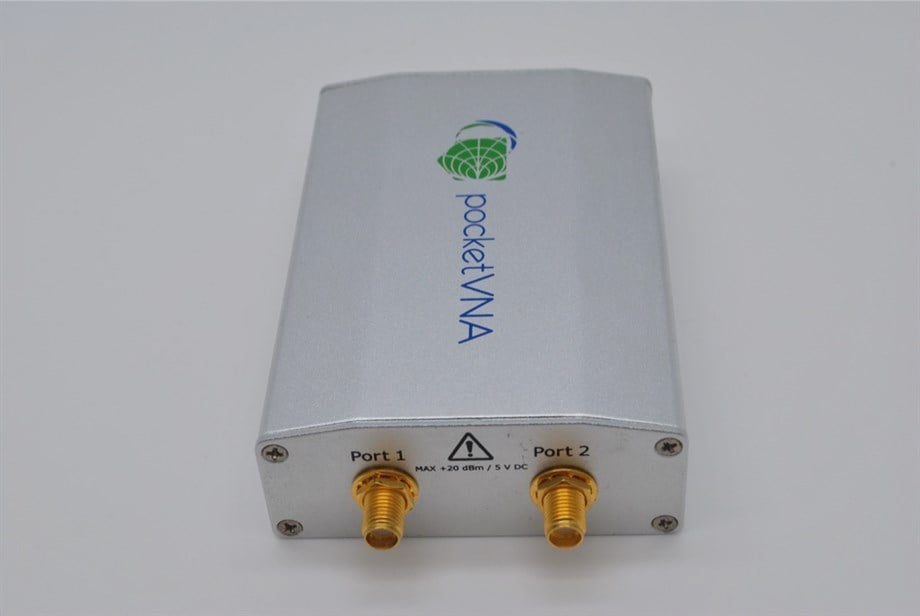

2 bağlantı noktalı Vektör Ağ Çözümleyicisi
Her iki bağlantı noktasında (S11, S21, S12, S22) yansıma ve iletim katsayılarını ölçün - büyüklük ve faz
Frekans aralığı: 500 kHz - 4 GHz; Bu bölge dışındaki ölçümler mümkün olabilir ancak garanti edilmez. Belirli bir frekans aralığında ölçmek istiyorsanız.
Doğrusal, logaritmik ve listelenmiş tarama
Dinamik aralık (tipik olarak):
@350 MHz 70 dB'ye kadar (Sistem dinamik aralığı);
@4 GHz 40 dB'ye kadar (Sistem dinamik aralığı)
Lütfen dinamik aralığın frekansa, kalibrasyon parametrelerine ve ölçüm hızına göre değiştiğini unutmayın. Birkaç örneğin örnek ölçümlerine bakın
100MHz'de çıkış gücü -14 dBm, frekansa göre değişir
3 ila 1000 Ohm arası empedans
Ölçüm hızı: adım başına yaklaşık 10 ms artı iletişim (örneğin 1001 nokta taraması 12 saniye sürer)
Adım sayısı: 1 ila 10001
Frekans ayarı çözünürlüğü: 1 Hz
Basit bir sinyal üreteci olarak kullanılabilir
