Twintex PPA180-80 Programlanabilir DC Güç Kaynağı – 180 W, 81 V, 8,2 A
Twintex PPA180-80, 0,5–81 V gerilim ve 0–8,2 A akım aralığında, maksimum 180 W çıkış gücü sunan tek kanallı programlanabilir DC güç kaynağıdır. Auto Range özelliği, RS232/RS485 bağlantıları ve Remote Sense desteğiyle Ar-Ge, laboratuvar ve otomatik test uygulamalarında esnek kullanım sağlar.
Farklı Test İhtiyaçları İçin Esnek DC Besleme
Otomatik aralık seçimi (Auto Range), 180 W güç sınırı içinde düşük gerilim/yüksek akım ve yüksek gerilim/düşük akım kombinasyonlarıyla çalışmanıza olanak tanır. Bu esneklik, farklı besleme gereksinimlerine sahip cihazların testinde aynı güç kaynağını kullanmayı kolaylaştırır.

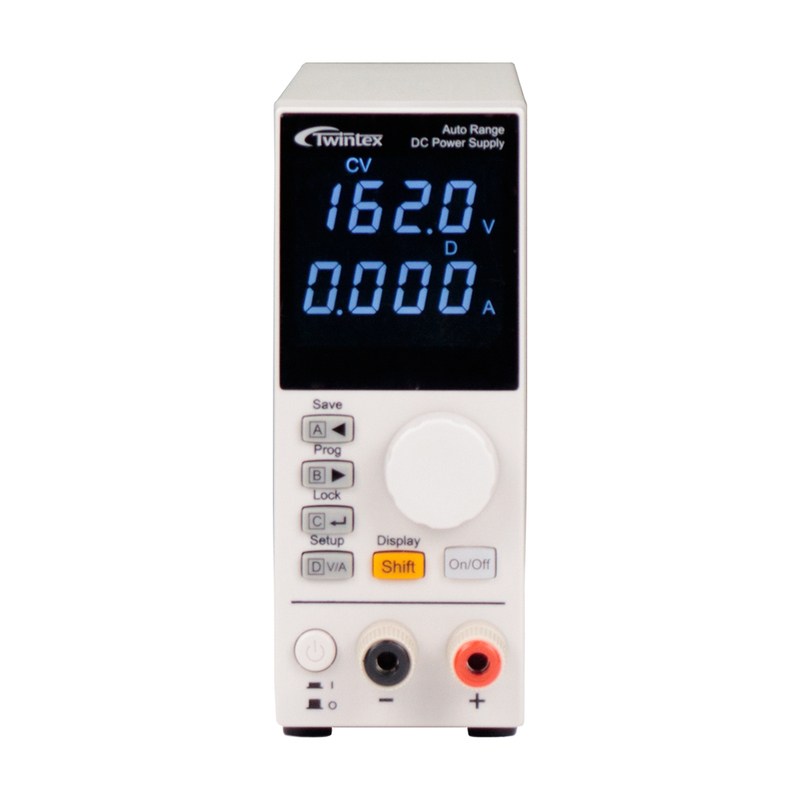

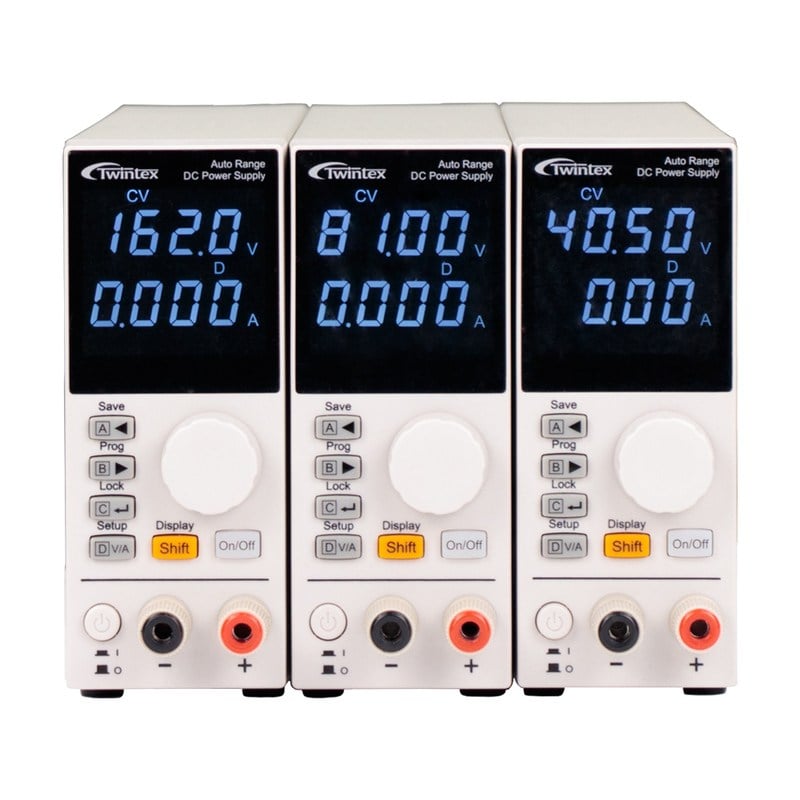

4 haneli LCD ekran üzerinden gerilim, akım, süre ve güç değerlerini takip edebilirsiniz. 10 mV gerilim ve 1 mA akım ayar çözünürlüğü, test parametrelerini küçük adımlarla belirlemenize yardımcı olur. Gerilim, akım ve zamanlayıcı ayarları için 100 grup içinde toplam 400 hafıza kaydı sunar.
Bilgisayar üzerinden ayarlanabilen liste modu ve sabit güç çıkışı, tekrarlanan test süreçlerini destekler. Standart RS232 ve RS485 arayüzleri, SCPI ve ModBus-RTU komut desteğiyle birlikte otomatik test sistemlerine entegrasyonu kolaylaştırır. USB ve LAN bağlantıları opsiyonel olarak sunulur.

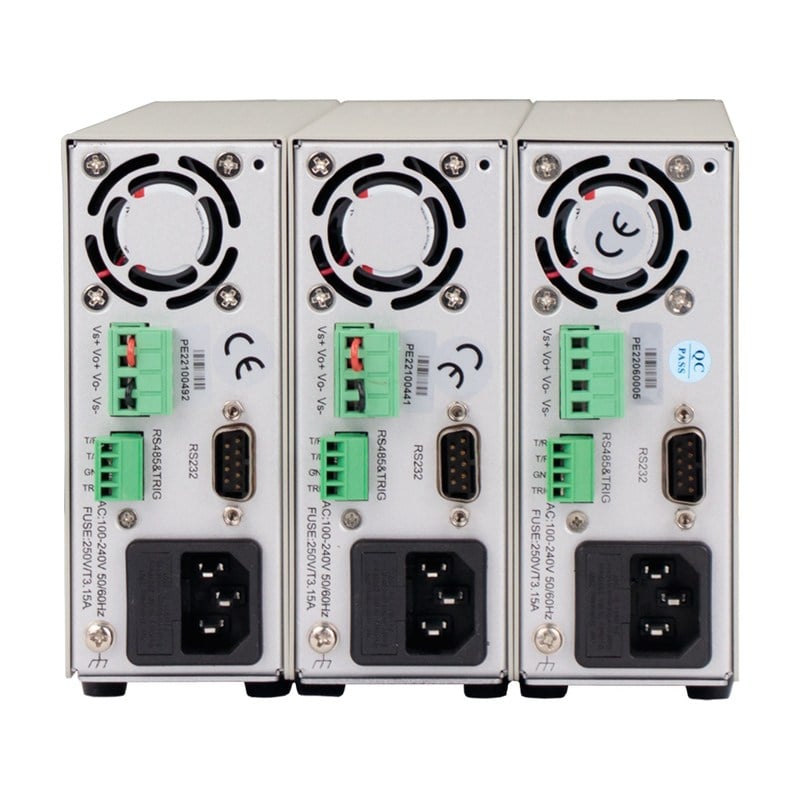

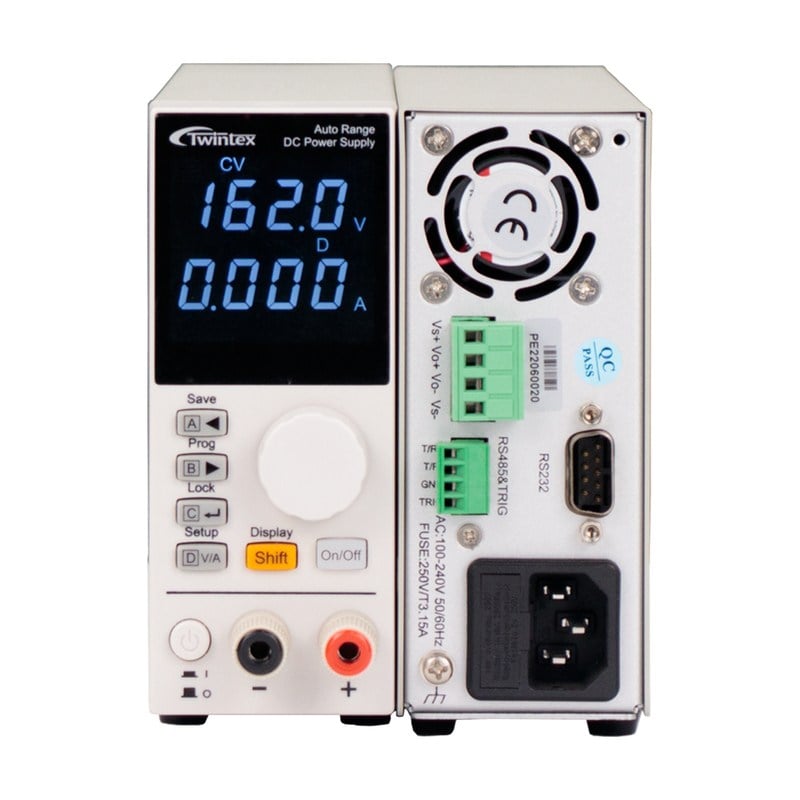

Remote Sense özelliği, bağlantı kablolarındaki gerilim düşümünü 2 V’a kadar telafi etmeye yardımcı olur. Ön ve arka panel çıkış terminalleri kurulum esnekliği sağlarken aşırı gerilim, aşırı akım ve aşırı sıcaklık korumaları güvenli çalışmayı destekler.
Öne Çıkan Özellikler
- 180 W çıkış gücü: Tek kanallı, programlanabilir DC besleme.
- Geniş çıkış aralığı: 0,5–81 V gerilim ve 0–8,2 A akım.
- Auto Range: Güç sınırı içinde esnek gerilim ve akım kombinasyonları.
- Hassas ayar adımları: 10 mV gerilim ve 1 mA akım çözünürlüğü.
- Programlanabilir çalışma: Bilgisayar üzerinden liste modu ve sabit güç ayarı.
- 400 hafıza kaydı: Gerilim, akım ve zamanlayıcı ayarlarını saklama.
- Remote Sense: 2 V’a kadar kablo gerilim düşümü telafisi.
- Harici tetikleme: Arka paneldeki 2 pinli terminal üzerinden kontrol.
- İletişim desteği: Standart RS232/RS485, SCPI ve ModBus-RTU.
- Kompakt tasarım: 55 mm gövde genişliği ve 1,8 kg ağırlık.
Teknik Özellikler
Twintex PPA180-80 teknik özellikleri
| Özellik |
Değer |
| Marka / Model |
Twintex / PPA180-80 |
| Kanal sayısı |
1 |
| Çıkış gücü |
180 W |
| Çıkış gerilimi |
0,5–81 V |
| Çıkış akımı |
0–8,2 A |
| Gerilim ayar ve okuma çözünürlüğü |
10 mV |
| Akım ayar ve okuma çözünürlüğü |
1 mA |
| Gerilim ayar ve okuma doğruluğu |
≤%0,05 + 10 mV |
| Akım ayar ve okuma doğruluğu |
≤%0,2 + 5 mA |
| Gerilim dalgalanması ve gürültüsü |
≤10 mVrms |
| Akım dalgalanması ve gürültüsü |
≤8 mArms |
| Dalgalanma ve gürültü ölçüm bant genişliği |
20 Hz–20 MHz |
| Gerilim yük regülasyonu |
≤30 mV |
| Akım yük regülasyonu |
≤10 mA |
| Toparlanma süresi |
≤5 ms (%50 yük değişiminde) |
| Maksimum Remote Sense telafisi |
2 V |
| Aşırı gerilim koruması ayar aralığı |
0,5–88 V |
| Aşırı akım koruması ayar aralığı |
0,1–8,8 A |
| Koruma fonksiyonları |
OVP, OCP, OTP |
| Standart arayüzler |
RS232, RS485 |
| Komut desteği |
SCPI, ModBus-RTU |
| Hafıza |
100 grup × 4 kayıt |
| AC giriş |
100–240 V AC, 47–63 Hz |
| Tipik verim |
%80 |
| Çalışma sıcaklığı |
0–40 °C |
| Boyutlar (G × Y × D) |
55 × 140 × 315 mm |
| Ağırlık |
1,8 kg |
Çıkış gücü hakkında: 81 V ve 8,2 A maksimum değerleri aynı anda kullanılamaz. Gerilim × akım değeri 180 W güç sınırını aşmamalıdır. Örneğin 60 V çıkışta güç sınırına karşılık gelen maksimum akım 3 A’dır.
Kullanım Alanları
- Elektronik devre geliştirme ve Ar-Ge çalışmaları
- Laboratuvar ve eğitim uygulamaları
- Üretim hattı ve kalite kontrol testleri
- Otomatik test sistemleri (ATE)
- Farklı DC giriş gereksinimlerine sahip cihazların besleme testleri
