Özellikler

Modeli

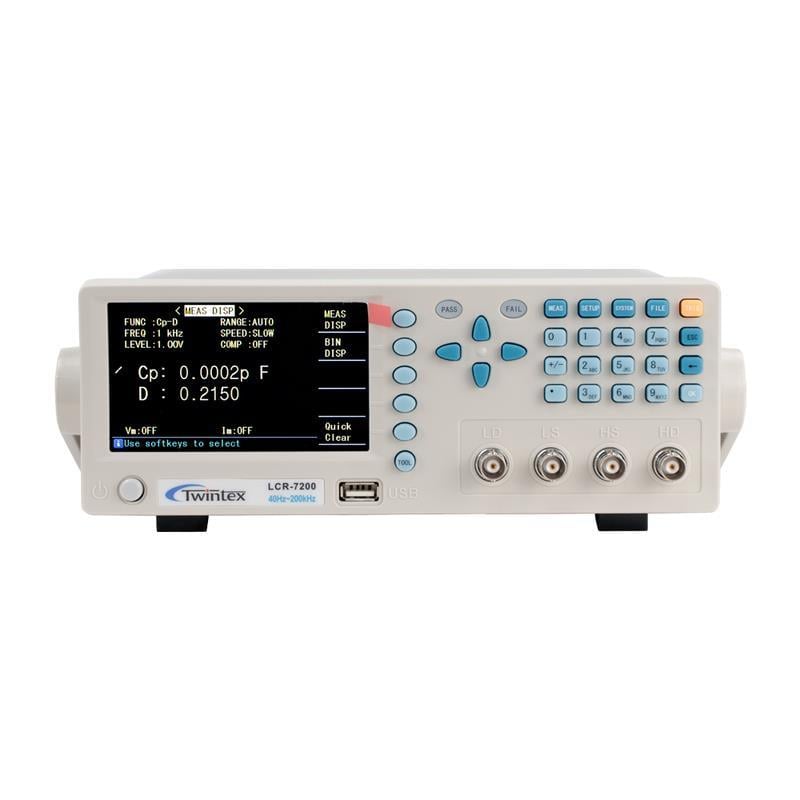

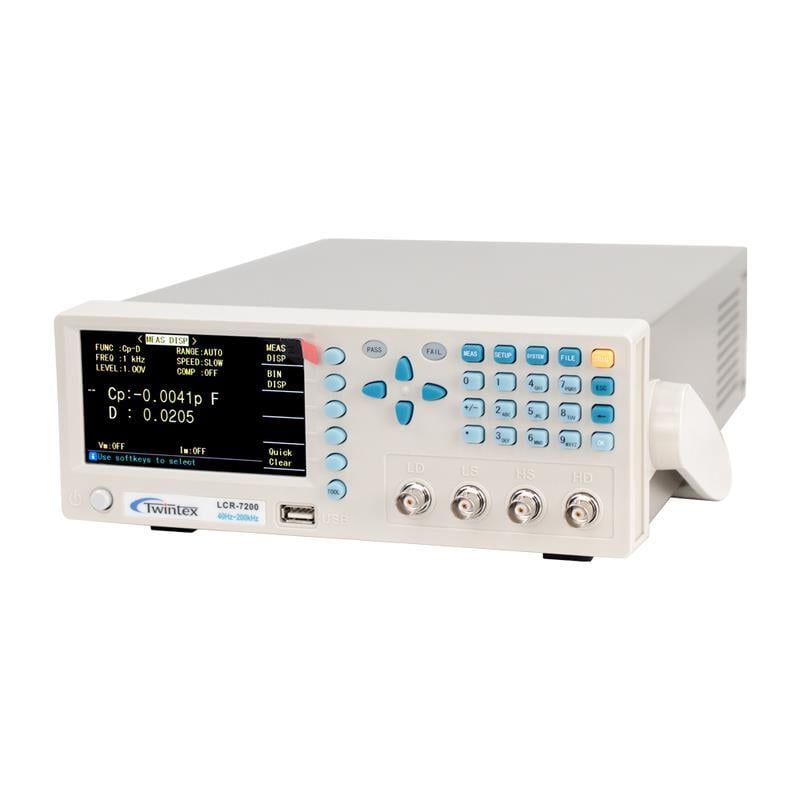

LCR-7200A

Ölçüm fonksiyonu

Testi parametre

| Z |, | Y |, C, L, X, B, R, G, D, Q, θ ,DCR

Test sinyali frekans

12Hz ~ 200kHz

Min frekans adım

0.1mHz

Temel doğruluk

0.05%

Eşdeğer devre

Serisi, paralel

Matematiksel fonksiyonu

Mutlak sapma ve yüzde sapma

Aralığı modu

Oto, tutun, manuel seçim

Tetik modu

Iç, manuel, harici, otobüs

Ölçüm hızı

Hızlı: max.75, orta: 12, yavaş: 3 (kez/saniye) (≥ 1kHz)

Ortalama kez

1-255

Gecikme süresi

0-60s, adım 1ms

Kalibrasyon fonksiyonu

Açık devre, kısa devre, yük

Ekran modu

Doğrudan, Δ, Δ %, V/I (izleme testi gerilim ve akım)

Ekran

6 haneli 4.3-in LCD ekran (480x272 RBG5)

Listesi modu

10 adımları

Ölçüm sinyal

Çıkış empedansı

30Ω, 100Ω, 10/100, 10/CC

Test seviyesi ve doğruluk

Normal: 5mV ~ 2Vrms, doğruluk 10%, Min step1mV, Max.test akım 20mA
Sabit seviye: 5mV ~ 1Vrms, doğruluk 6%, Min step1mV

DC önyargı kaynağı

0V, 1.5V, 2V doğruluk 1%

Ölçüm ekran aralığı

| Z |, R, X

0.01mΩ - 99.9999 MΩ

DCR

0.001 mΩ - 99.9999 MΩ

| Y |, G, B

0.00001µS - 99.9999 S

C

0.00001 pF - 9.99999 F

L

0.00001 µH - 99.9999 kH

D

0.00001 - 9.99999

Q

0.00001 - 99999.9

Θ (°)

-179.999 ° - 179.999 °

Θ (RAD)

-3.14159 - 3.14159

Δ %

-999.999% ~ 999.999%

Karşılaştırıcı ve arayüz

Karşılaştırıcı

10 kovaları (9 1 geçmek başarısız) ve 1 AUX bin

Bellek

100 setleri iç parametre ayarları için anılar depolama/kaydet
U disk parametre ayarları için 500 setleri depolama/kaydet

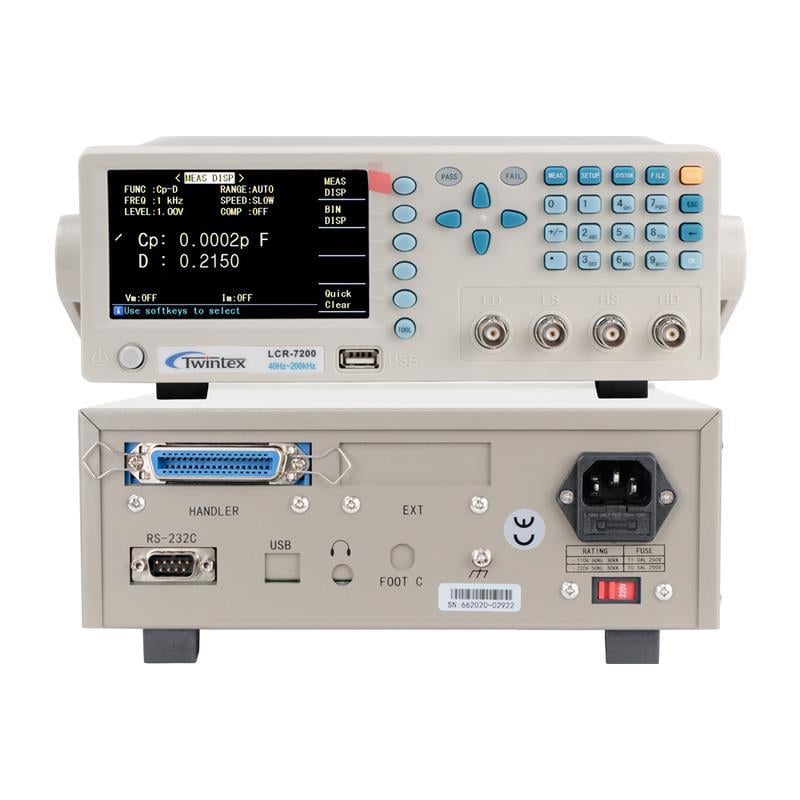

Standart arayüzü

Standart: RS232, USB HOST, HANDLER, kulaklık, pedalı arayüzleri

Isteğe bağlı arabirim

GPIB

Genel

Çalışma ortamı

0 °C - 40 °C, ≤ 80% RH

Güç kaynağı

110/220V ± 10%, 47 ~ 63Hz

Güç tüketimi

≤ 50VA

Aksesuarları

4-terminali Kelvin testi klip açar, RS232 kablosu, güç kablosu, kullanım kılavuzu

Boyutlar

265W * 100H * 340D mm

Ağırlık

Approx.4.5kg
