Teknik Döküman / Datasheet

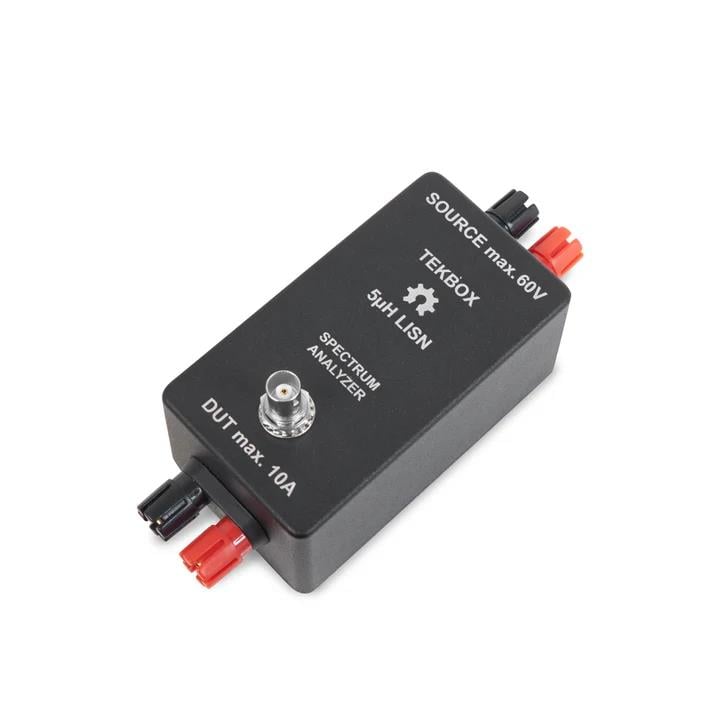

TBOH01 5µH LISN, DC ile çalışan cihazların iletim gürültüsü ölçümlerini ayarlamak için gereken bir cihazdır. 150 kHz ila 110 MHz frekans aralığında EMC ön testleri için tasarlanmıştır.

LISN, DUT'un (Test Edilen Cihaz) besleme hattına takılır. DUT'un besleme terminallerinde bulunan iletim gürültüsü, bir spektrum analizörü veya ölçüm alıcısı kullanılarak BNC konnektöründe ölçülebilir. Kaynak (besleme) terminali ve DUT terminali, 5µH'lik bir endüktör ile birbirinden ayrılır.

Özellikler

• Frekans aralığı: 100kHz – 110MHz (1GHz, kılavuzdaki şekil 4'e bakın)
• DC Direnci: 40 mΩ
• Maksimum akım: 10A
• Nominal çalışma voltaj aralığı: 0 - 60V DC *

* Güvenlik nedeniyle çalışma voltajı aralığı 60 V DC ile sınırlıdır. LISN'nin bileşen değeri ≥ 200 V olsa da, pozitif besleme voltajı yanlışlıkla LISN'nin negatif terminaline ve dolayısıyla LISN muhafazasına bağlanabilir. Bu durumda, 60 V'tan yüksek bir DC voltajı, muhafazaya dokunulduğunda ölümcül bir elektrik çarpmasına neden olabilir.
