Teknik Döküman / Datasheet

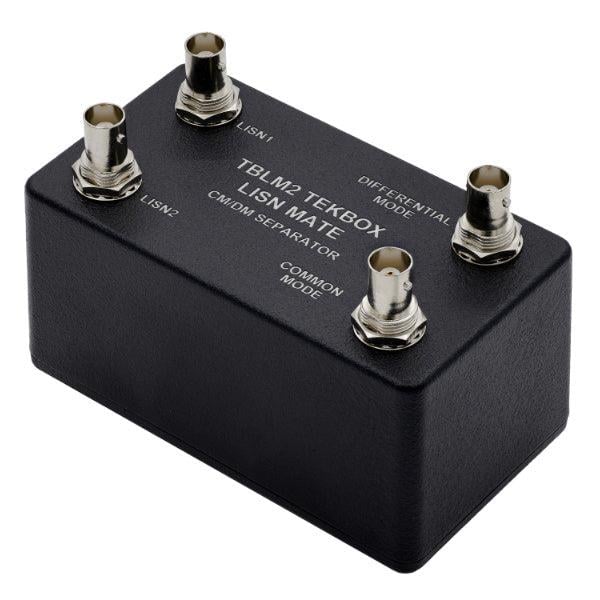

TBLM2, LISN için Ortak Mod/Diferansiyel Mod ayırıcı yardımcı cihazıdır.

LISN Eşleyici ( Lisn Mate) , pozitif besleme hattına takılı bir LISN'nin çıkışına ve negatif besleme hattına takılı ikinci bir LISN'ye bağlanır.

Bir LISN çıkışındaki iletilen gürültü sinyali, ortak mod ve diferansiyel mod gürültüsünün toplamıdır.

LISN eşi( LISN Mate) , sinyali ortak mod ve diferansiyel mod bileşenlerine ayırır ve

her sinyal bileşeni ayrı bir BNC bağlantı noktasında bulunur. TBLM2, 9 kHz ile 110 MHz arasındaki frekans aralığında kullanılabilir

.

Özellikler

Frekans aralığı: 150 kHz – 110 MHz

Herhangi bir BNC portunda maksimum RF seviyesi: 27dBm

Herhangi bir BNC portunda maksimum DC akımı: 30 mA
