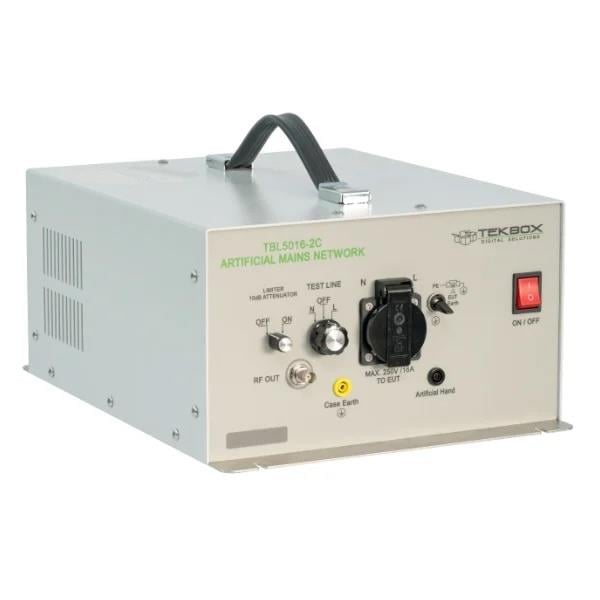

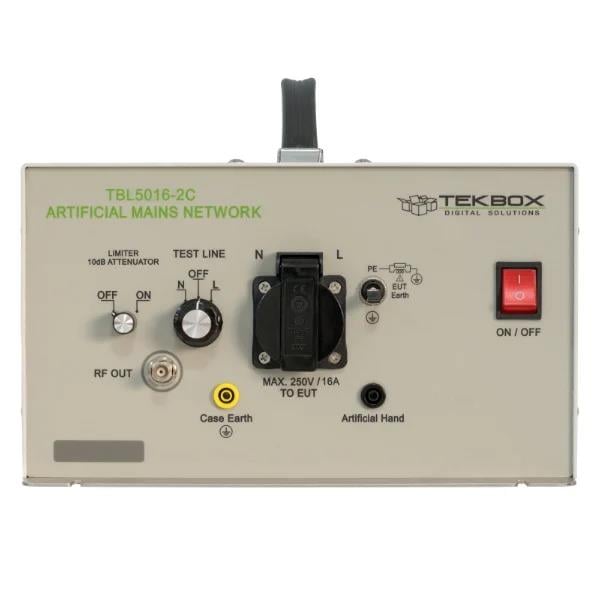

TBL5016-2C, CISPR 16-1-2 standardında belirtildiği gibi, 9 kHz ila 30 MHz frekans aralığındaki güç besleme hatlarındaki iletim emisyonlarını ölçmek için tasarlanmış bir Hat Empedansı Stabilizasyon Ağıdır. Cihaz, maksimum 2,50 V ve 16 A'ya kadar besleme gerilimlerine sahip tek fazlı, AC güçle çalışan ekipmanları test etmek için tasarlanmıştır. İletilen gürültü, faz ve nötr iletkende ölçülebilir. TBL5016-2C, bir hat seçici anahtarı, anahtarlanabilir bir sınırlayıcı / yüksek geçiren filtre / zayıflatıcı, uzatma kablolarını taklit eden bir PE anahtarı ve yapay bir el bağlantısı içerir.
Cihaz, ülkeye özgü EUT konnektörleriyle birlikte mevcuttur.

Özellikler
Frekans aralığı: 9 kHz - 30 MHz
Empedans: 50 Ω ║ (50 µH + 5 Ω)
Yapay el: 220 pF + 511 Ω
Anahtarlanabilir PE: 50 Ω ║ 50 µH
Sınırlayıcı / zayıflatıcı / yüksek geçiren filtre: +6 dBm / 10 dB /150 kHz - 30 MHz
Hava çekirdekli indüktörler
Hat gerilimi: maks. 250 V / 50/ 60 Hz veya DC
Maks. akım: 23°C'de 16 A
EUT soketi: ülkeye özgü
Ölçüm konnektörü: 50 Ω BNC

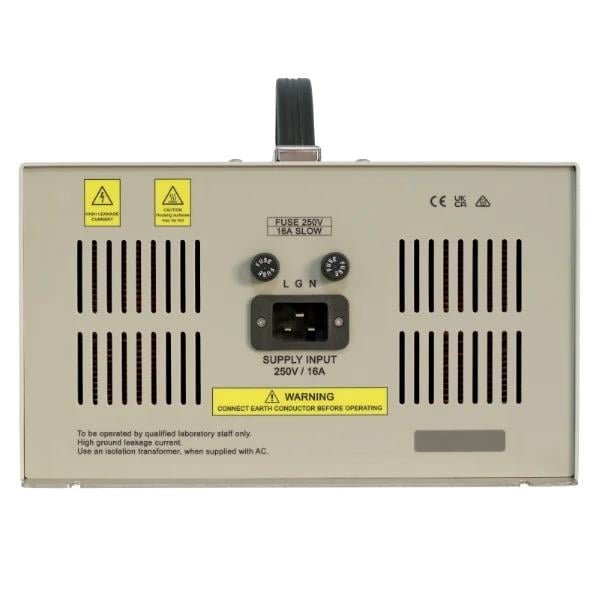

Güç konnektörü: IEC 60320 C19
Çalışma Sıcaklık Aralığı: +5°C … + 40°C; %5 - %80 RH


İsteğe Bağlı Aksesuarlar
LISN Aksesuarları

Parça Numarası Açıklama
TBSP-16-Schuko Yeniden Kablolanabilir 16 A Schuko (CEE 7/4) uzatma kabloları için fiş
TBLCAC-16-EU Ek soğuk cihaz kablosu, 16 A, 1,8 m, CE7/4 - C14
TBLCAL-EU Kalibrasyon adaptörleri SMA-F-CE7/3 Nötr + SMA-F-CE7/3 Hat
TBLCAL-US Kalibrasyon adaptörleri SMA-F-NEMA 5-15 Nötr + SMA-F- NEMA 5-15 Hat
TBLCAL-AU Kalibrasyon adaptörleri SMA-F-AS/NZS 3112:201 Nötr + SMA-F-AS/NZS 3112:201 Hat
TBLCAL-UK Kalibrasyon SMA-F- BS1363 Nötr + SMA-F- BS1363 Hat Adaptörleri

Koruma Aksesuarları

Parça Numarası Açıklama
TBFL1 Harici 10 dB zayıflatıcı / Sınırlayıcı / Yüksek Geçiren Filtre
TBAS1 3, 6, 10, 20 dB zayıflatıcı seti, N-Erkek / N-Dişi, 2 W, DC - 3 GHz
TBAS4 3, 6, 10, 20 dB zayıflatıcı seti, N-Erkek / N-Dişi, 2 W, DC - 6 GHz
TBHPF1-9kHz-B Harici 9 kHz Yüksek Geçiren Filtre
TBHPF1-150kHz-B Harici 150 kHz Yüksek Geçiren Filtre
TBHPF2-150kHz Harici 150 kHz Yüksek Geçiren Filtre
TBHPF3-150kHz Harici 150 kHz Yüksek Geçiren Filtre

Diğer Aksesuarlar

Parça Numarası Açıklama
TBGP-250/140 Rulo Zemin Düzlemi, 250 cm x 140 cm
TBLM2 LISN-Mate, Ortak Mod / Diferansiyel Mod Ayırıcı
TBMR-110M Ölçüm Alıcısı, DC - 110 MHZ
