TBL5016-1 50µH LISN, DC veya AC ile çalışan elektronik ekipmanların iletim gürültüsü ölçümlerini yapmak için gereken bir cihazdır. CISPR 16-1-2 ve MIL-STD-461F standardına göre tasarlanmış olup, 9 kHz ila 100 MHz frekans aralığında çalışmaktadır.
LISN'ler, iletim gürültüsü ölçümlerinin yanı sıra, çeşitli diğer standart testler için tanımlanmış bir empedans oluşturmak amacıyla da kullanılır.
LISN, 5 Ohm direnci kısa devre yapmak ve CISPR 16-1-2'ye göre 50Ω/50µH LISN olarak yapılandırmak için yüksek akımlı bir jumper'a sahip, 50Ω/50µH+5 Ω tek hatlı bir tasarımdır. LISN, 100 MHz'e kadar karakterize edilmiştir; bu da LISN'in 9 kHz ile 100 MHz arasındaki birleşik aralıkta kullanılabileceği anlamına gelir.
LISN, DUT'un (Test Edilen Cihaz) besleme hattına takılır. DUT'un besleme terminallerinde bulunan iletim gürültüsü, bir spektrum analizörü veya ölçüm alıcısı kullanılarak BNC konnektöründe ölçülebilir. Kaynak (besleme) terminali ve DUT terminali, 50µH'lik bir endüktör ile ayrılır. DC veya tek fazlı ölçümler genellikle bir çift TBL5016-1 gerektirir. Tekbox LISN Mate ile birlikte kullanıldığında, ortak mod ve diferansiyel mod gürültüsünün ayrı ayrı ölçülmesi sağlanır. 3 fazlı beslemeli DUT'lar, ürünün delta veya yıldız konfigürasyonunda beslenmesine bağlı olarak üç veya dört adet TBL5016-1 gerektirir.

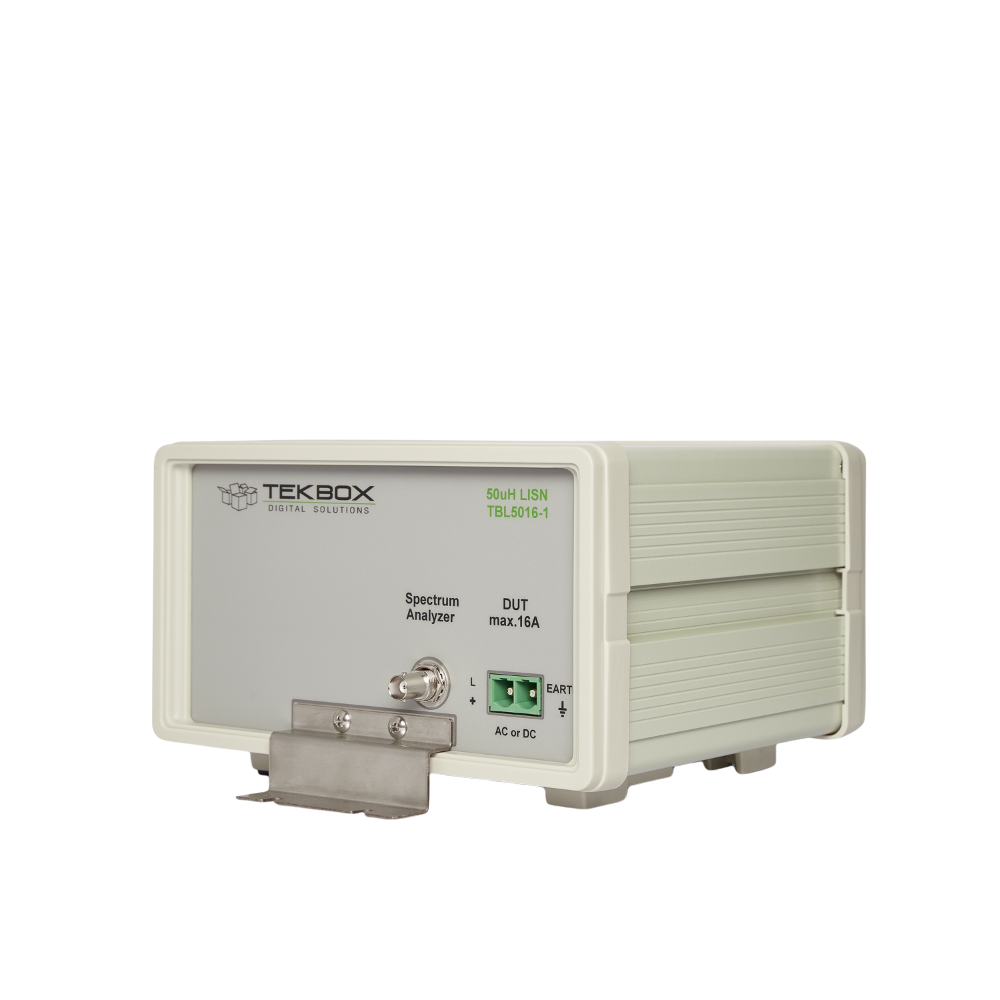

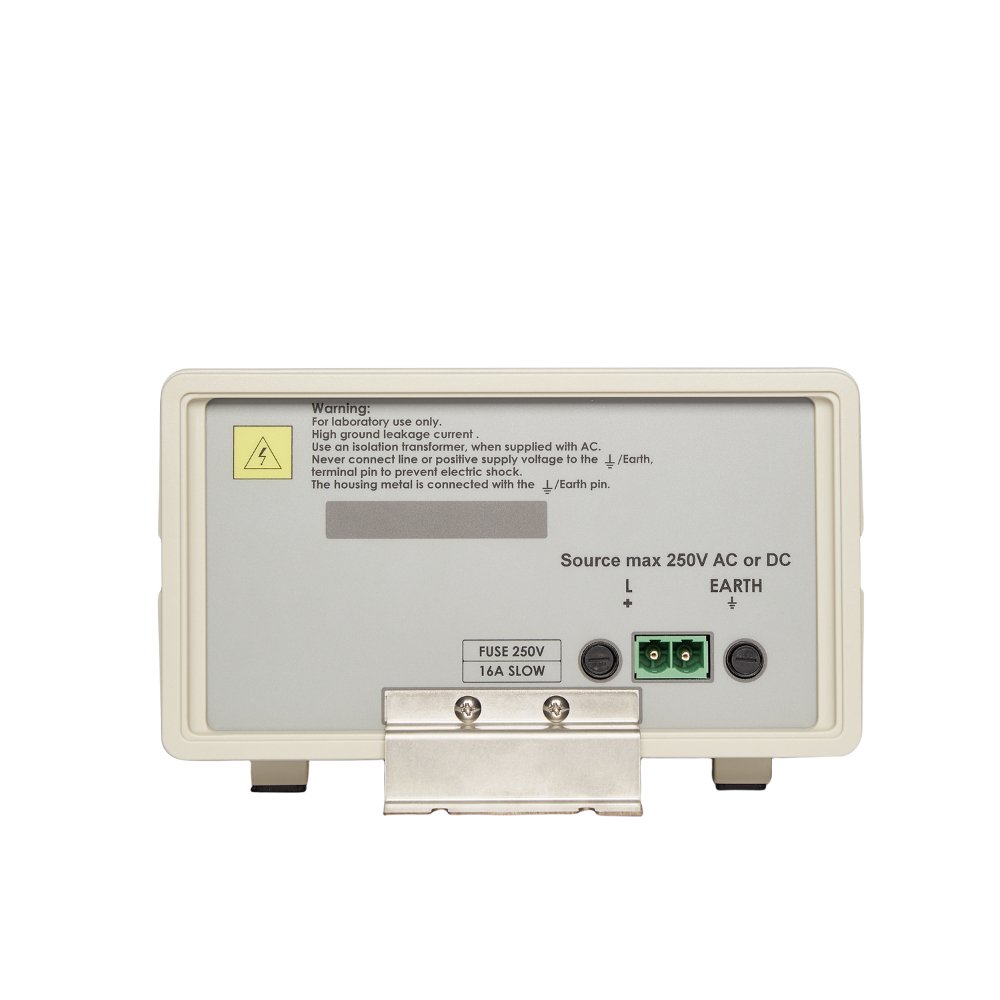

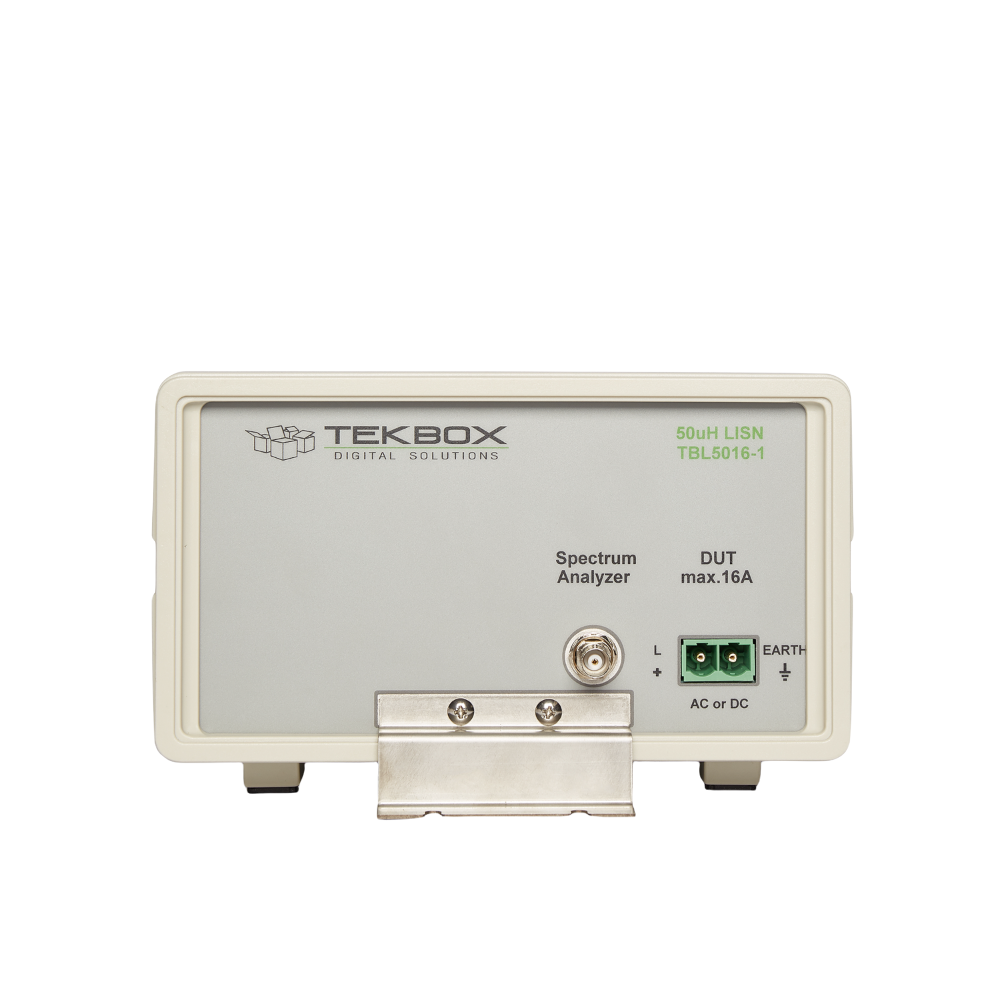

Ünite, bir BNC erkek - N erkek RG232 kablosu, eşleşen konnektörler, yüksek akım yapılandırmalı bağlantı telleri ve onu bir toprak düzlemine bağlamak için toprak braketleriyle donatılmıştır.
Özellikler
- LISN tipi: V-AMN, 50Ω/50μH+5 Ω veya 50Ω/50μH olarak yapılandırılabilir
- Frekans aralığı: 9 kHz – 100 MHz
- DC Direnci: < 45 mΩ
- Maksimum akım: 16A sürekli
- Çalışma voltaj aralığı: 0 – 250V DC; 0 - 250V AC (50/60 Hz), 0 – 90V AC (400 Hz)
- Sigorta: 2 x 16A yavaş
- Yüksek akım fiş/vida terminalleri - erkek: Phoenix Contact 1998933, dişi: Phoenix Contact 1967375
- Boyutlar: 250 mm x 225 mm x 140 mm (zemin braketleri dahil)
- ağırlık: 2,7 kg
