Teknik Döküman / Datasheet

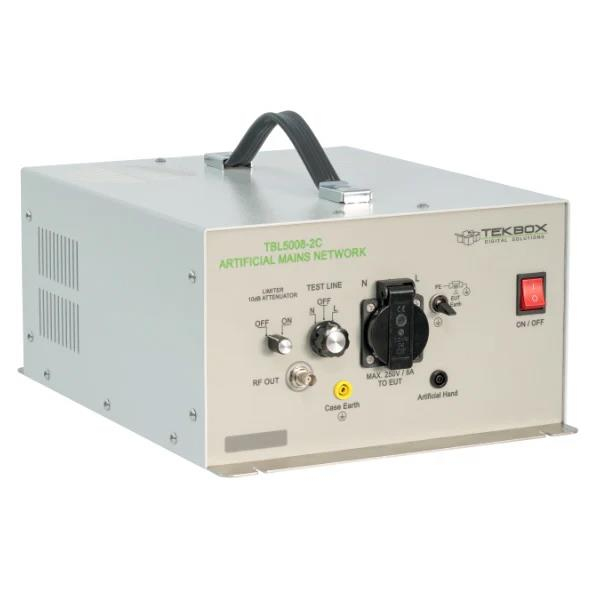

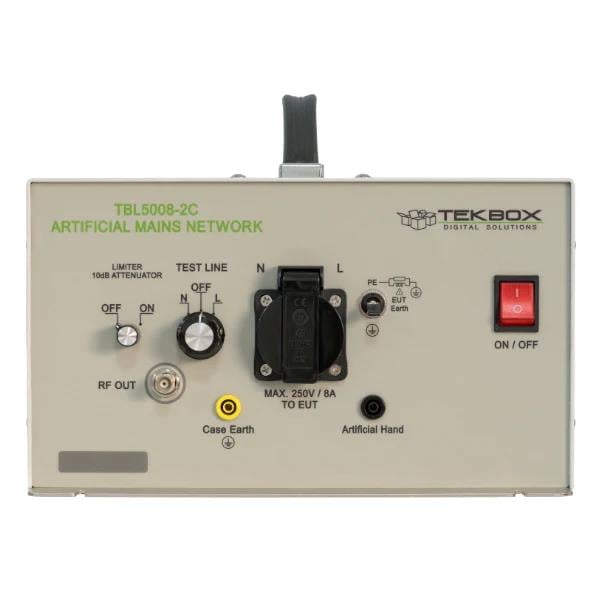

TBL5008-2C, CISPR 16-1-2 standardında belirtildiği gibi, 9 kHz ila 30 MHz frekans aralığındaki güç besleme hatlarındaki iletim emisyonlarını ölçmek için tasarlanmış bir Hat Empedansı Sabitleme Ağıdır. Cihaz, maksimum 250 V ve 8 A'ya kadar besleme gerilimlerine sahip tek fazlı, AC güçle çalışan ekipmanları test etmek için tasarlanmıştır. İletilen gürültü faz ve nötr iletkende ölçülebilir. TBL5008-2C, bir hat seçici anahtarı, anahtarlanabilir bir sınırlayıcı / yüksek geçiren filtre / zayıflatıcı, uzatma kablolarını taklit eden bir PE anahtarı ve yapay el bağlantısı içerir.

Cihaz, ülkeye özgü EUT konnektörleriyle birlikte mevcuttur.

Özellikler

Frekans aralığı: 9 kHz ila 30 MHz

Empedans: 50 Ω ║ (50 µH + 5 Ω)

Yapay el: 220 pF + 511 Ω

Değiştirilebilir PE: 50 Ω ║ 50 µH

Sınırlayıcı / zayıflatıcı / yüksek geçiren filtre: +6dBm / 10 dB /150 kHz ila 30 MHz

Hava çekirdekli indüktörler

Hat gerilimi: maks. 250V / 50/ 60 Hz veya DC

Maksimum akım: 23°C'de 8 A

EUT soketi: ülkeye özgü

Ölçüm konnektörü: 50 Ω BNC

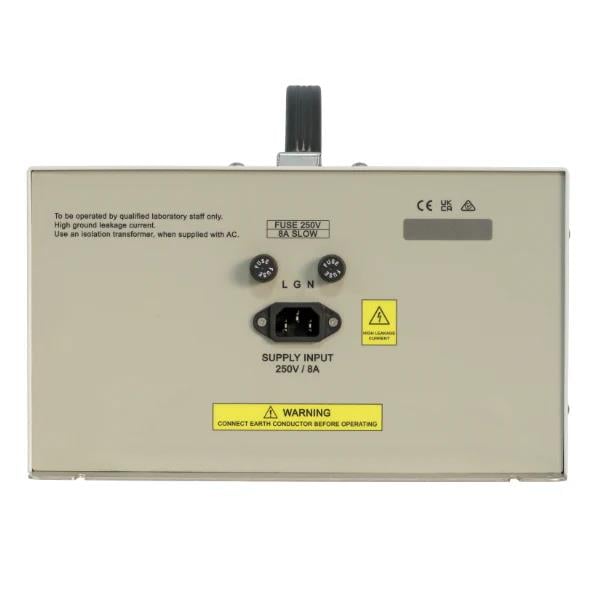

Güç konektörü: IEC 60320 C13

Çalışma Sıcaklık Aralığı: +5°C … + 40°C; %5 ila %80 RH

İsteğe Bağlı Aksesuarlar

( opsiyon olarak sipariş verebilirsiniz )

LISN Aksesuarları
Parça Numarası                                                                                          Tanım

TBSP-08-Schuko                                                                                         Uzatma kabloları için yeniden kablolanabilir 8 A Schuko (CEE 7/4) fişi

TBLCAC-08-EU                                                                                            Ek soğuk cihaz kablosu, 8 A, 1,8 m, CE7/4 ila C14

TBLCAL-AB                                                                                                 Kalibrasyon adaptörleri SMA-F-CE7/3 Nötr + SMA-F-CE7/3 Hat

TBLCAL-ABD                                                                                               Kalibrasyon adaptörleri SMA-F-NEMA 5-15 Nötr + SMA-F-NEMA 5-15 Hat

TBLCAL-AU                                                                                                 Kalibrasyon adaptörleri SMA-F-AS/NZS 3112:201 Nötr + SMA-F-AS/NZS 3112:201 Hat

TBLCAL-UK                                                                                                 Kalibrasyon adaptörleri SMA-F- BS1363 Nötr + SMA-F- BS1363 Hat

Koruma Aksesuarları ( opsiyon olarak sipariş verebilirsiniz )

Parça Numarası                                                                                          Tanım

TBFL1                                                                                                         Harici 10 dB zayıflatıcı / Sınırlayıcı / Yüksek Geçiren Filtre

TBAS1                                                                                                         3, 6, 10, 20 dB zayıflatıcı seti, N-Erkek / N-Dişi, 2 W, DC - 3 GHz

TBAS4                                                                                                         3, 6, 10, 20 dB zayıflatıcı seti, N-Erkek / N-Dişi, 2 W, DC - 6 GHz

TBHPF1-9kHz-B                                                                                          Harici 9 kHz Yüksek Geçiren Filtre

TBHPF1-150kHz-B                                                                                      Harici 150 kHz Yüksek Geçiren Filtre

TBHPF2-150kHz                                                                                         Harici 150 kHz Yüksek Geçiren Filtre

TBHPF3-150kHz                                                                                         Harici 150 kHz Yüksek Geçiren Filtre

Diğer Aksesuarlar

Parça Numarası                                                                                          Tanım

TBGP-250/140                                                                                           Rulo Zemin Düzlemi, 250 cm x 140 cm

TBLM2                                                                                                        LISN-Mate, Ortak Mod / Diferansiyel Mod ayırıcı

TBMR-110M                                                                                               Ölçüm Alıcısı, DC - 110 MHZ
