Teknik Döküman / Datasheet

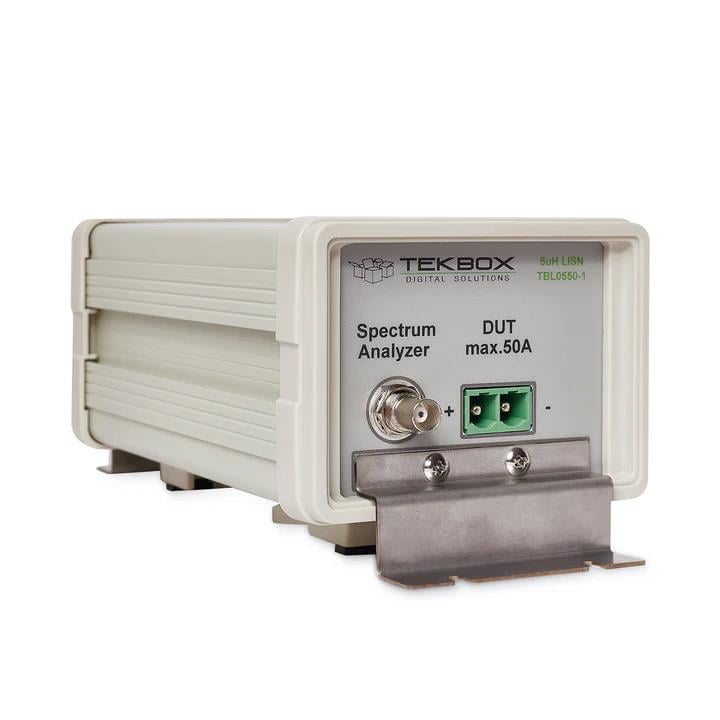

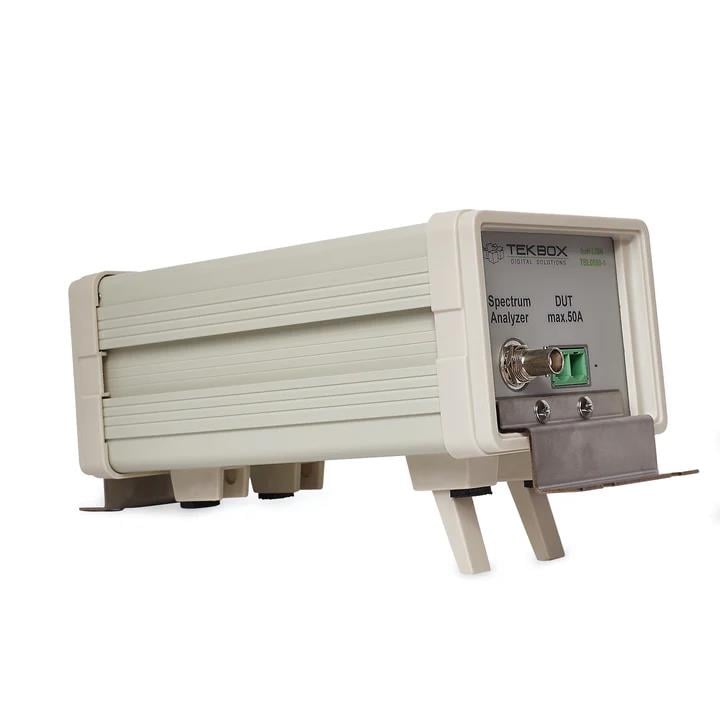

TBL0550-1 5µH LISN, DC ile çalışan elektronik ekipmanların iletim gürültüsü ölçümlerini yapmak için gerekli bir cihazdır . CISPR 16-1-2, CISPR-25, EN55025, MIL-STD-461F, ISO11452-4 standartlarına ve DO-160/ED-14G ve ISO 7637-2

sınırlamalarına göre 150 kHz ila 110 MHz frekans aralığında ölçümler için tasarlanmıştır . LISN, DUT'un (Test Edilen Cihaz) besleme hattına takılır. DUT'un besleme terminallerinde bulunan iletim gürültüsü, bir spektrum analizörü veya ölçüm alıcısı kullanılarak BNC konnektöründe ölçülebilir. Kaynak (besleme) terminali ve DUT terminali, 5µH'lik bir endüktör ile birbirinden ayrılır. Tekbox LISN Mate ile birlikte kullanılan iki TBL0550-1, ortak mod ve diferansiyel mod gürültüsünün ayrı ayrı ölçülmesini sağlar . Ünite, bir BNC erkek - N erkek RG232 kablosu, eşleşen konnektörler ve onu bir toprak düzlemine bağlamak için toprak braketleriyle donatılmıştır .

Özellikler

Frekans aralığı: 100 kHz – 150 MHz

DC Direnci: < 7 mΩ Kaynak+ ila DUT+; < 2 mΩ Kaynak- ila DUT-

Maksimum akım: 50A sürekli, 3 dakika boyunca 70 A

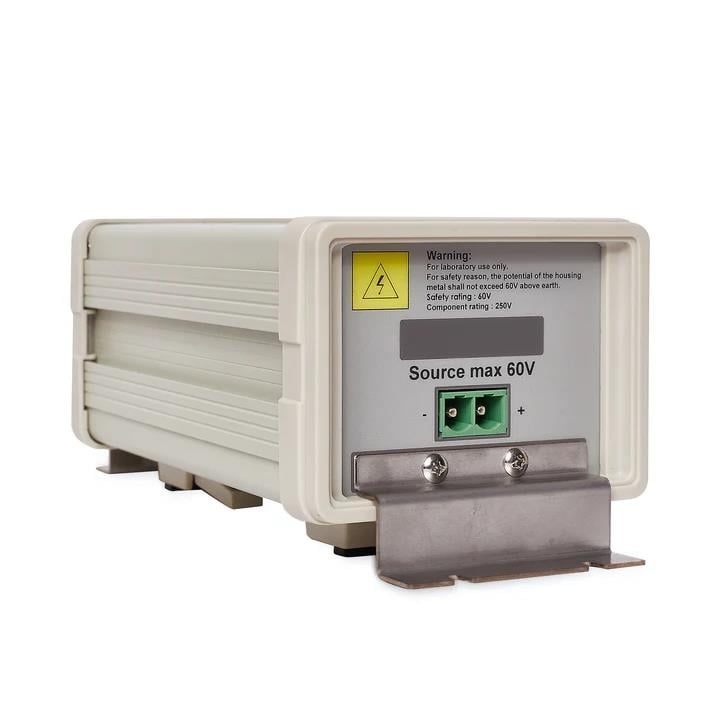

Nominal çalışma voltaj aralığı: 0 – 60V DC;

Bileşen derecesi: 250V

Yüksek akım fiş/vida terminalleri – erkek: Phoenix Contact 1998933, dişi: Phoenix Contact 1967375

1µF kapasitör, bir bağlantı teli çıkarılarak dahili olarak ayrılabilir

Nist izlenebilir kalibrasyon verileri / sertifikası

Boyutlar: 120 mm x 100 mm x 225 mm (toprak braketleri dahil 270 mm); ağırlık: 1,6 kg
