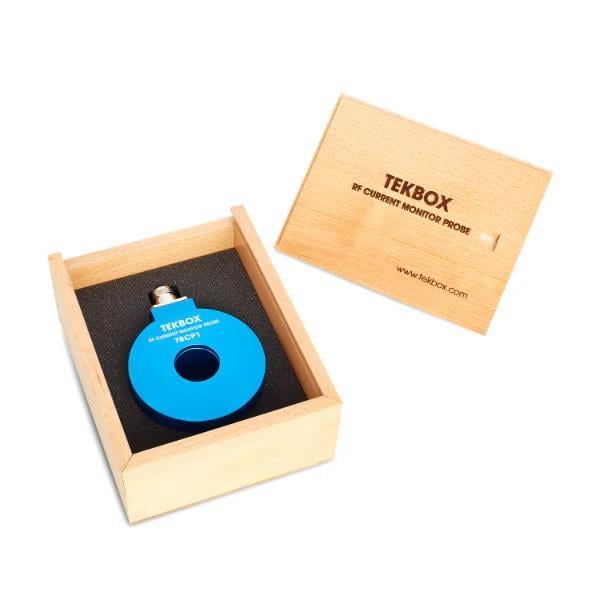

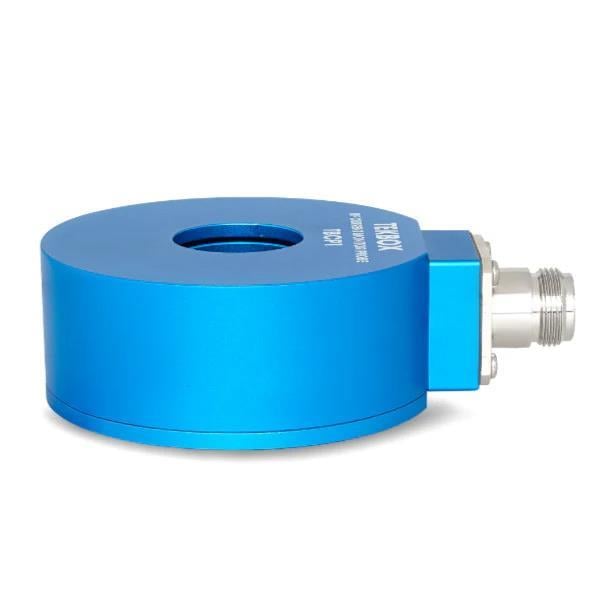

TBCP1-500, sabit açıklıklı bir RF akım izleme probu.

Prob, 500 MHz'lik 3 dB bant genişliğiyle oldukça düz bir tepki süresine sahip olup, 1 kHz ile 500 MHz arasındaki frekans aralığında karakterize edilmiş ve kullanılabilir. RF akım izleme probunun açıklığı 25 mm'dir. Transfer empedansı 19 dB Ohm ve 500 MHz'lik 3 dB bant genişliğine sahiptir.

Tekbox, TBCP1 akım prob serisine uygun bir kalibrasyon fikstürü tedarik etmektedir.

TBCP1-500

• Belirlenen frekans aralığı: 1 kHz ila 500 MHz
• Açıklık çapı: 25 mm
• Dış çap: 76 mm
• Yükseklik: 31 mm
• Ağırlık: 320 gr
• Bağlantı tipi: N dişi
• Transfer empedansı: Düz bölgede 19 dBΩ, tipik.
• 3 dB bant genişliği: 400 kHz -500 MHz, tip.
• Maksimum birincil akım (DC – 400 Hz): 80 A
• Maksimum birincil akım (RF): 3 A
• Maksimum çekirdek sıcaklığı: 125 °C
