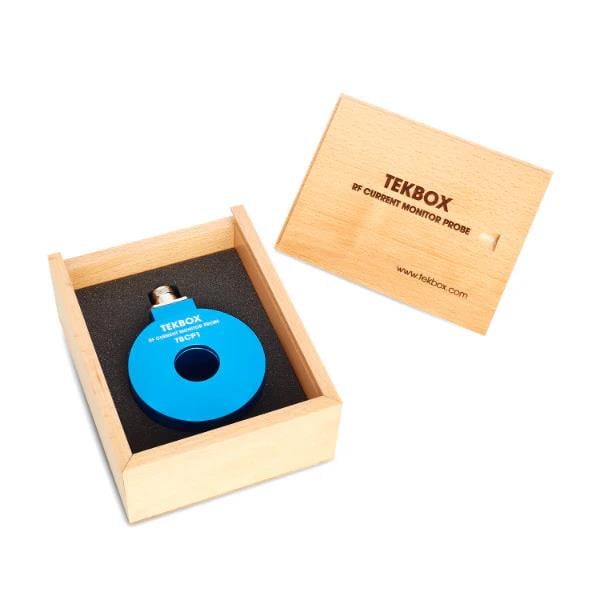

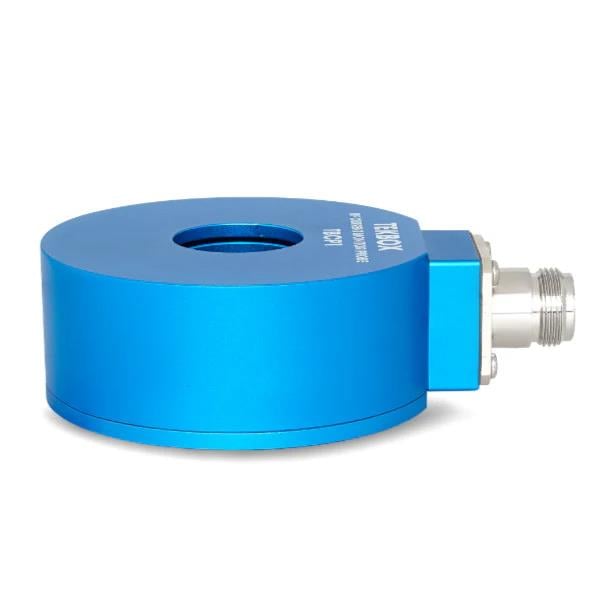

TBCP1-200, sabit açıklıklı bir RF akım izleme probu.

Yaklaşık 200 MHz'lik 3 dB bant genişliğine sahip olan prob, 1 kHz ile 200 MHz arasındaki frekans aralığında karakterize edilmiş ve kullanılabilir. RF akım izleme probunun açıklığı 25 mm'dir. Transfer empedansı > 17 dB Ohm'dur ve 40 kHz ile 200 MHz arasında 3 dB bant genişliğine sahiptir.

Tekbox, TBCP1 akım prob serisine uygun bir kalibrasyon fikstürü tedarik etmektedir.

ÖZELLİKLER

TBCP1-200

• Açıklık çapı: 25 mm
• Dış çap: 76 mm
• Yükseklik: 31 mm
• Ağırlık: 320 gr
• Bağlantı tipi: N dişi
• Transfer empedansı: Düz bölgede 17 dBΩ, tipik.
• 3 dB bant genişliği: 40 kHz -200 MHz, tip.
• Maksimum birincil akım (DC – 400 Hz): 80 A
• Maksimum birincil akım (RF): 3 A
• Maksimum çekirdek sıcaklığı: 125 °C
