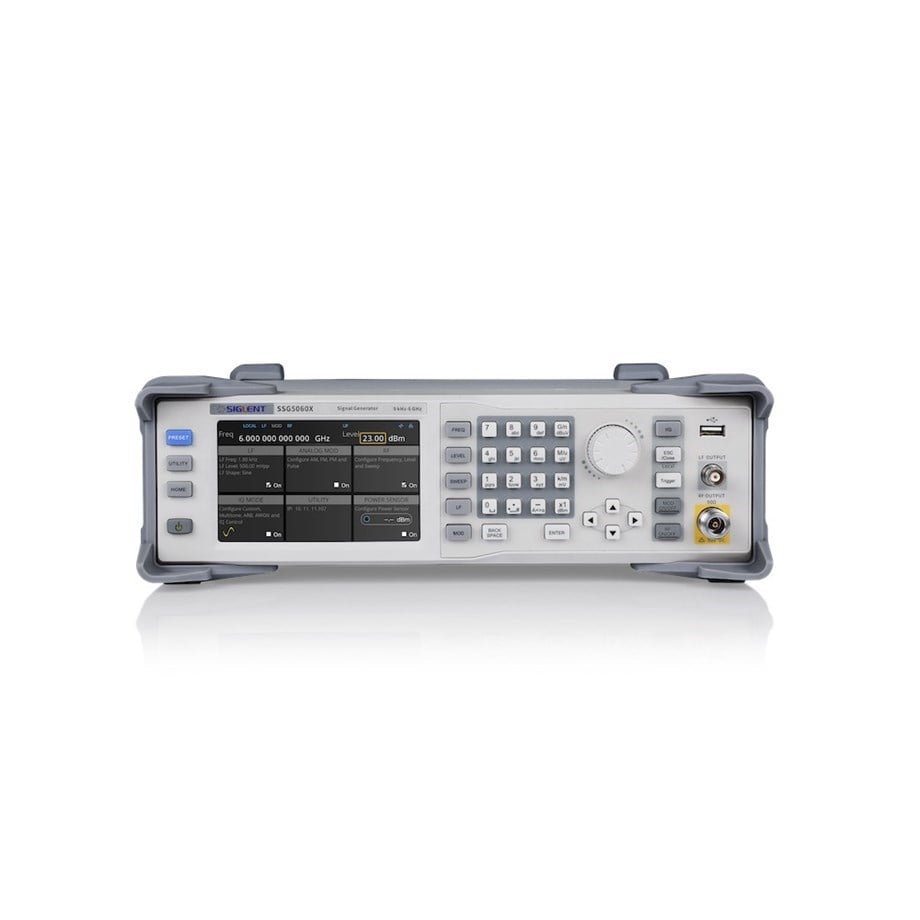

Siglent SSG5040X-V, 9kHz ila 4GHz frekans aralığına sahip bir Vektör RF sinyal üretecidir.
Siglent SSG5000X serisi Özellikleri ve Faydaları
- 4 GHz/6 GHz'e kadar frekans
- 0,001 Hz frekans ayar çözünürlüğü
- Maksimum çıkış gücü +26 dBm'ye kadar (tip.)
- Faz Gürültüsü: -120 dBc/ Hz @ 1 GHz, 20 kHz ofset (tip.)
- Kullanıcı tarafından programlanabilir düzlük düzeltmesi
- Dahili, harici veya Int+Ext kaynak ile AM, FM, PM analog modülasyonu sağlar
- Tek puls, çift puls ve puls tren jeneratörü (opsiyonel)
- Mükemmel fabrika içi kalibrasyon ile 150 MHz modülasyon bant genişliğine sahip dahili IQ modülasyonu
- 5G-NR, LTE, WCDMA, WLAN, Blue-Tooth ， CDMA gibi yerleşik dijital iletişim standart dalga formu dosyaları
- Dahili Özel mod QAM, FSK, ASK, MSK gibi yaygın IQ sinyalleri üretir
- Analog diferansiyel I/Q çıkışları
- Harici analog I/Q girişi
- USB-güç ölçer ölçümü
- 5 inç TFT kapasitif dokunmatik ekran, fare ve klavye desteği
- PC ve mobil terminallerde web tarayıcı uzaktan kumandası

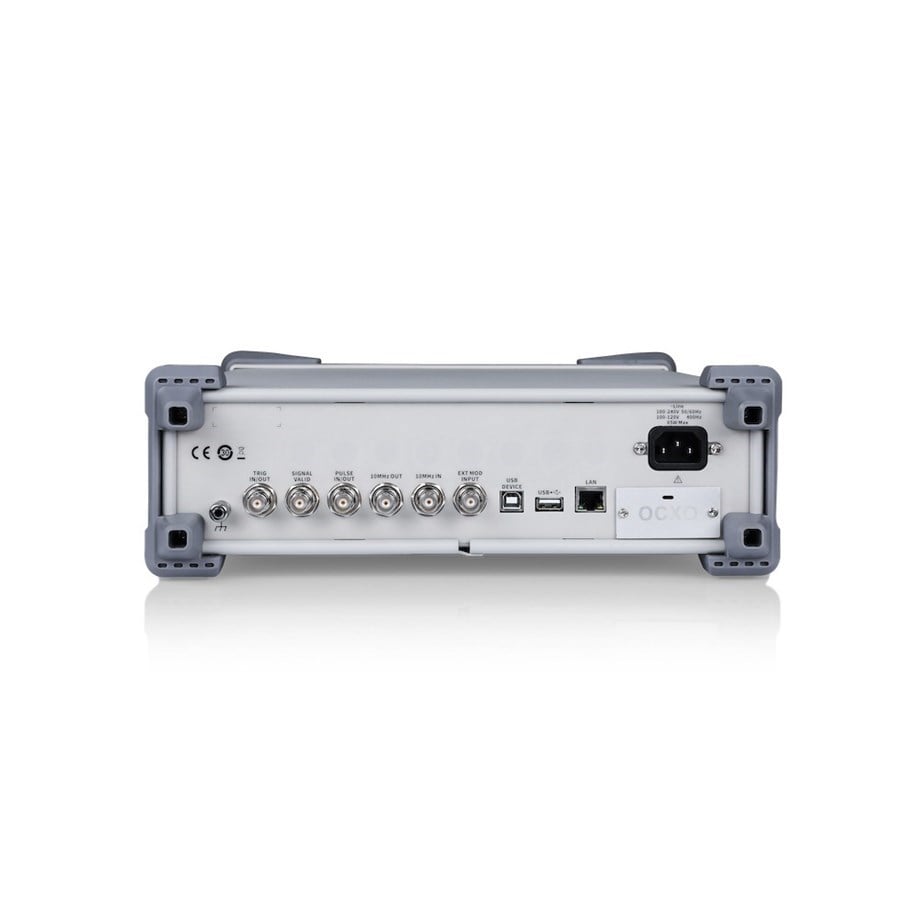

Standart arayüz USB Host, USB Device (USB TMC), LAN (VXI-11, Socket, Telnet) içerir. Opsiyonel arayüz: GPIB
Genel Açıklama
SIGLENT'in SSG5000X serisi sinyal jeneratörleri analog ve vektör sinyalleri üretebilir ve 9 kHz ila 4 GHz / 6 GHz frekans aralığına sahiptir. Faz gürültüsü, spektral saflık, bant genişliği, EVM, çıkış gücü konularında endüstri lideri performansa sahiptirler. Dahili IQ modülasyon jeneratörü ve dalga formu oynatma işlevi, en karmaşık sinyal türlerini bile oluşturmayı kolaylaştırır. Ayrıca dijital kablosuz iletişim için en önemli RF bandını kapsar ve standart dalga formu dosyalarını içerir. SIGLENT SSG5000X, Ar-Ge, eğitim ve üretim için ideal olan güçlü ve uygun maliyetli kaynaklardır.
