Teknik Döküman / Datasheet

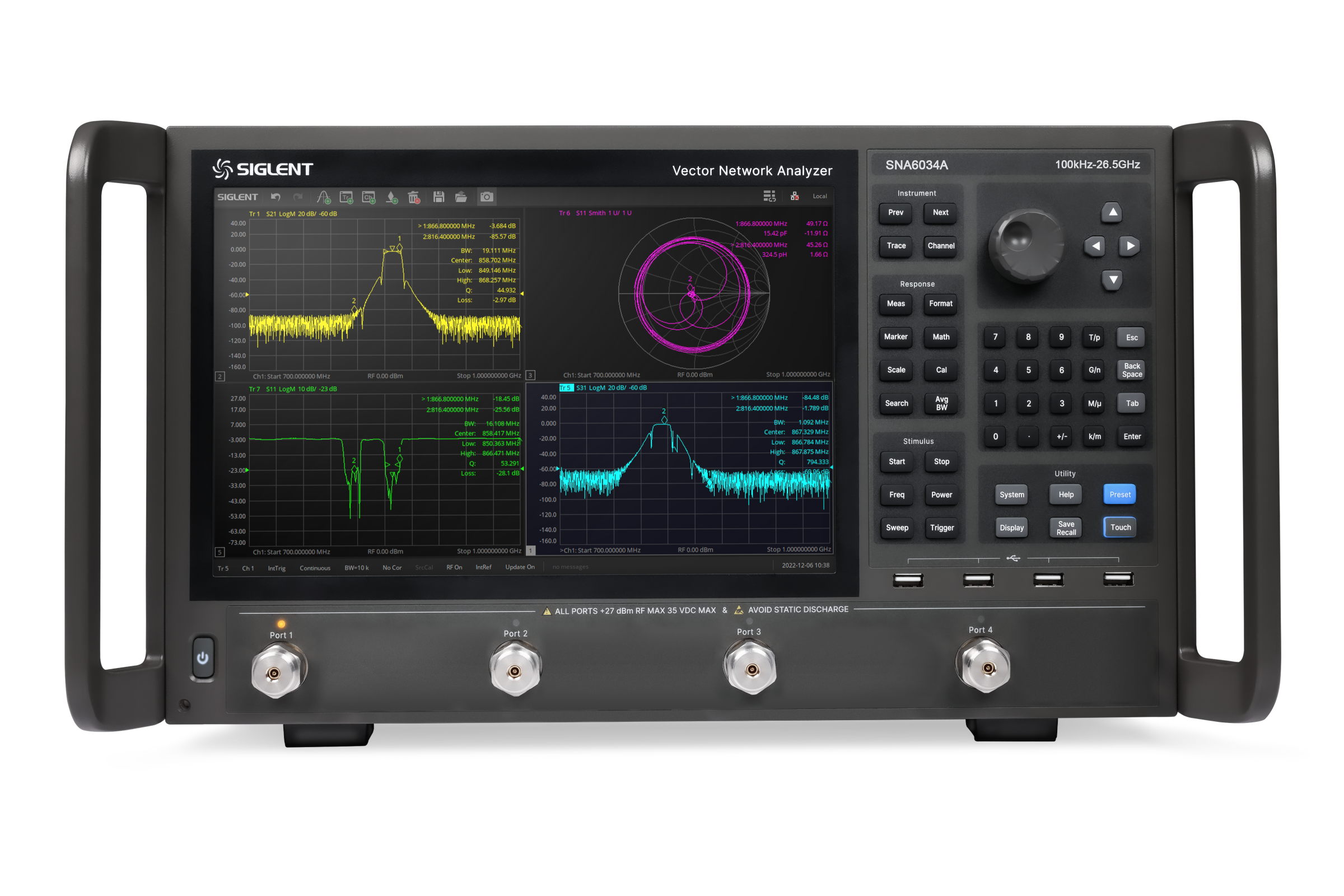

Ürün Genel Bakışı

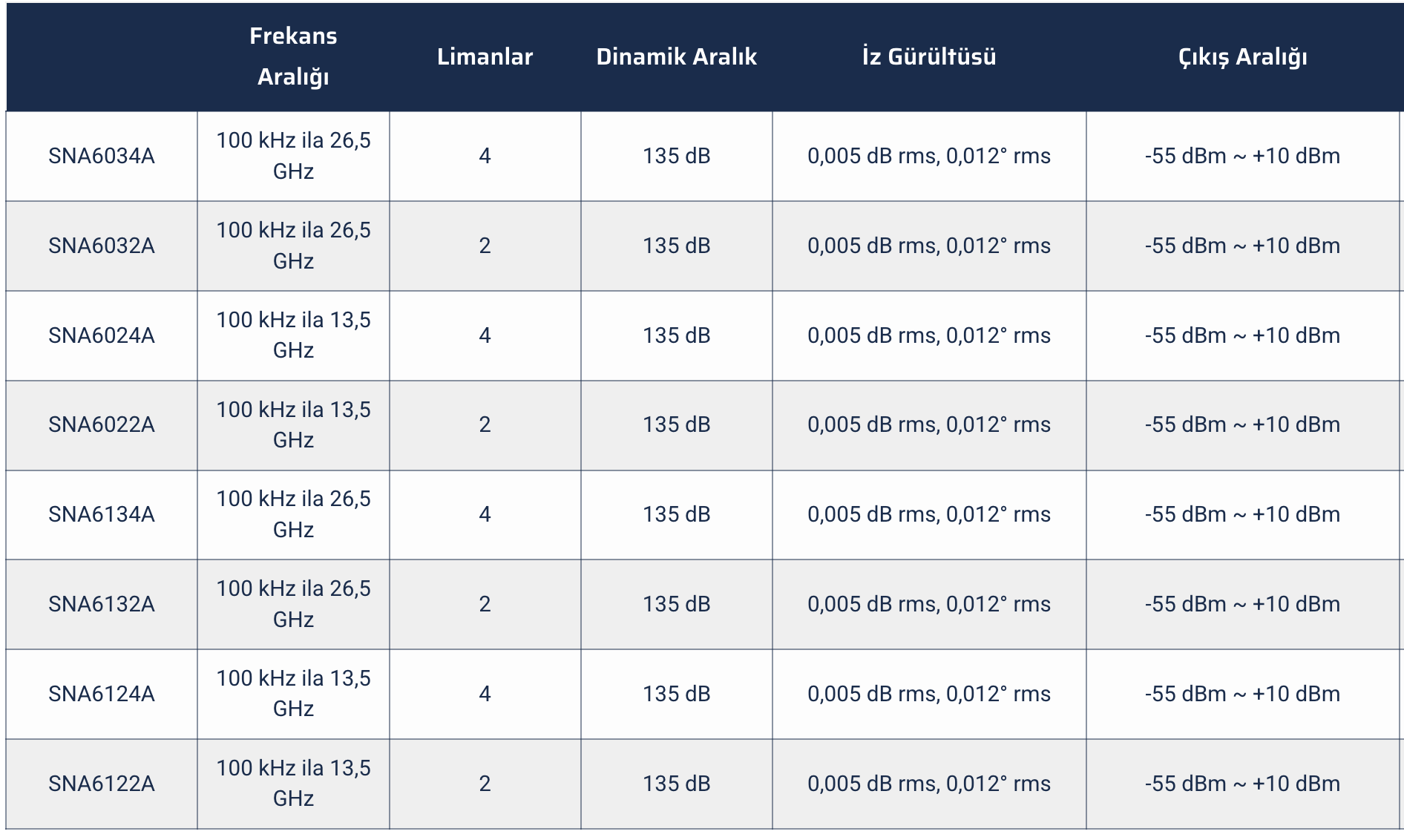

RF teknolojilerinin hızla gelişmesi, yüksek performanslı ölçüm teknolojisine olan ihtiyacı artırmaktadır. SNA6000A serisi, etkileyici özellikleri ve çok sayıda kullanışlı ve güçlü işleviyle bu gereksinimleri karşılamaktadır. SNA6000A serisi, modern elektronikteki ölçüm ve analiz ihtiyaçları için çok yönlü, güçlü ve kullanıcı dostu bir çözüm sunmaktadır. Seri, 13,5 GHz ve 26,5 GHz bant genişliklerinde mevcut toplam sekiz modelden oluşmaktadır. Her bant genişliği için hem 2 portlu hem de 4 portlu bir model mevcuttur. Tüm modeller hem standart versiyonda hem de Doğrudan Alıcı Erişimli (DRA) genişletilmiş versiyonda mevcuttur. SNA6000A, yüksek performans sağlayan ve platformu gelecekteki genişleme ve inovasyonlara hazırlayan esnek ve entegre bir sisteme dayanmaktadır.

Temel Özellikler

• Frekans Aralığı: 100 kHz ila 13,5 GHz ve 100 kHz ila 26,5 GHz
• Puan Sayısı: 2 ila 100.001
• Frekans Çözünürlüğü: 1 Hz
• Seviye Çözünürlüğü: 0,05 dB
• IFBW Aralığı: 1 Hz ila 10 MHz
• Dinamik Aralık: 135 dB
• Çıkış Seviyesi Ayar Aralığı: -55 dBm ila +10 dBm
• Gürültü Tabanı: -135 dBm/Hz, 8 GHz ila 20 GHz
• Standart Bias-T bağlantısı ve darbe donanımı
• 4 portlu modeller standart ikinci kaynağı içerir
• SNA61xxA modellerinde Jumper'lar / DRA (Kaynak, Referans ve Ölçüm) standardı
• Arayüz: LAN, USB Aygıtı, USB Ana Bilgisayarı (USB-GPIB)
• Uzaktan Kumanda: USB-TMC / VXI-11 / Soket / Telnet / Web Sunucusu tabanlı SCPI / Labview / IVI

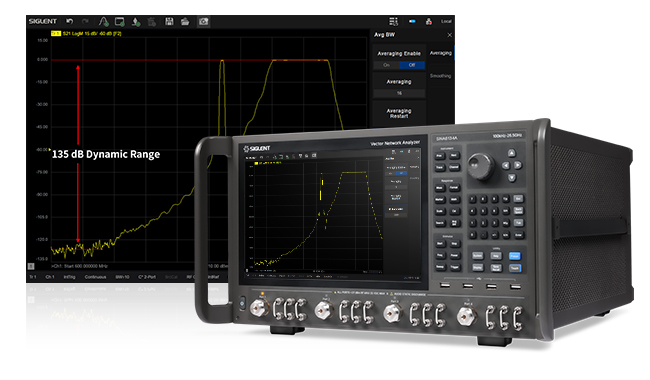

Yüksek Dinamik Aralık ve Hassasiyet

Yüksek dinamikler, araştırma, geliştirme ve üretimde büyük önem taşıyan daha hassas ve güvenilir ölçümler sağlar. SNA6000A, 135 dB'nin üzerindeki dinamik aralığıyla etkileyicidir ve bu da onu, daha güçlü sinyallerle birlikte ortaya çıksalar bile zayıf sinyallerin detaylı analizi için ideal kılar. Bu, analizörü düşük ekleme kaybı ve yüksek durdurma bandı zayıflamasına sahip filtrelerin ölçümü için ideal hale getirir. Ayrıca, yüksek dinamikler sinyal bozulmasını en aza indirmeye yardımcı olarak sinyal bütünlüğünü iyileştirir. Ayrıca, özellikle kablo veya adaptör gibi dış etkilerin en aza indirilmesi gereken durumlarda kalibrasyon doğruluğunu da artırır.

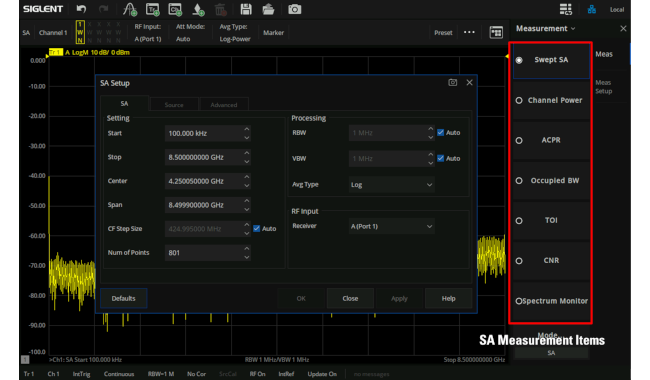

Bileşen Karakterizasyonu için Spektrum Analizörü

Bir spektrum analiz fonksiyonunun bir vektör ağ analizörüne (VNA) entegre edilmesi, özellikle yüksek frekanslı amplifikatörlerin, osilatörlerin ve haberleşme sistemlerinin geliştirilmesi ve test edilmesinde geniş olanaklar sunar. Bu eklenti, SNA6000-SA adı altında bir seçenek olarak da mevcuttur. Harmoniklerin, intermodülasyon ürünlerinin ve diğer doğrusal olmayan etkilerin hassas bir şekilde analiz edilmesini sağlarken, aynı zamanda haberleşme uygulamalarında sinyal kalitesini ve bant genişliği kullanımını da optimize eder. VNA ve spektrum analizinin tek bir cihazda birleştirilmesi, yalnızca alan ve maliyet tasarrufu avantajları sunmakla kalmaz, aynı zamanda daha derin ve daha kapsamlı sinyal karakterizasyonuna da olanak tanır.

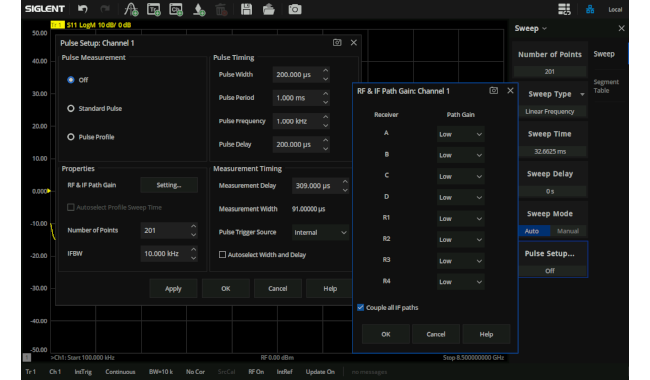

Basit, Hızlı ve Doğru Darbeli-RF Ölçümü

SNA6000A, radar ve haberleşme sistemleri gibi gerçek çalışma koşullarında yüksek frekanslı bileşenlerin karakterizasyonunda özellikle avantajlı olan darbeli ölçümler gerçekleştirme yeteneğini de içerecek şekilde genişletilebilir. Bu ölçüm yöntemi, kısa darbeli bileşenlerin davranışını analiz etmeyi, hızlı anahtarlama işlemlerini hassas bir şekilde değerlendirmeyi ve zaman açısından kritik uygulamalarda performansı optimize etmeyi mümkün kılar.

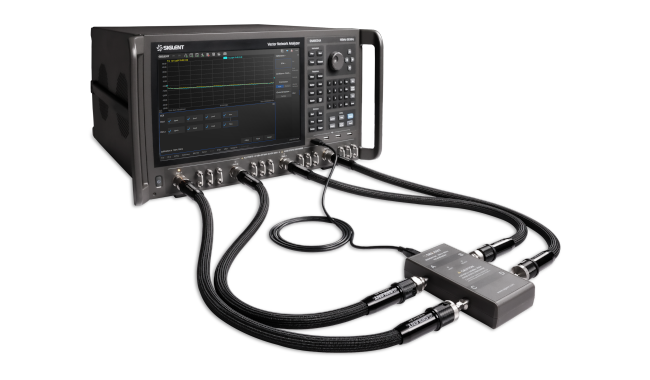

Gelişmiş Kalibrasyon

Ağ analizörlerinin kalibrasyonu, yüksek doğrulukta ölçümler için kritik öneme sahiptir. SNA ailesi, hem genel amaçlı hem de hassasiyet seviyesi gereksinimleri için 26,5 GHz'e kadar frekansa sahip çok çeşitli mekanik ve elektronik kalibrasyon kitlerini destekler ve sınıfının en iyisi doğruluğu sağlarken kullanım kolaylığını artıran gelişmiş kalibrasyon yöntemleri sunar. SIGLENT, diğer üreticilerin kalibrasyon kitlerinin ve müşteri tanımlı kalibrasyon kitlerinin ithalatını destekleyerek yatırımınızı korur.

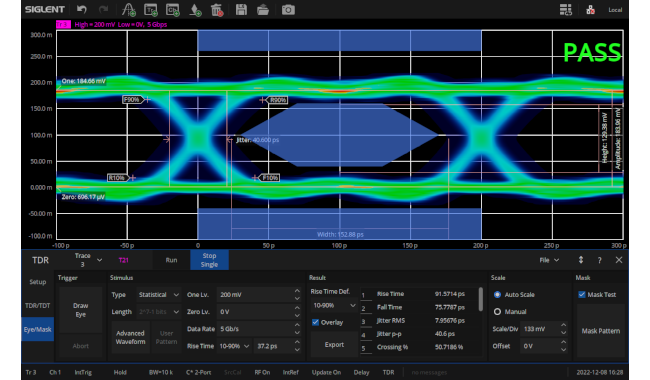

Zaman Alanı Analizi

Zaman alanı analizi yapabilmek için SNA6000-TDA ve SNA6000-TDR seçenekleri mevcuttur. Zaman Alanı Reflectometrisi fonksiyonları, VNA'yı sinyal yollarını, hatlarını ve kablolarını kapsamlı bir şekilde teşhis etme ve karakterize etme yeteneğini de içerecek şekilde genişletir. Ayrıca, dijital iletişimde sinyal bütünlüğünü değerlendirmek için çok önemli olan göz diyagramları oluşturulabilir. TDR ve VNA kombinasyonu, sinyallerin zamansal kararlılığını araştırmak için gerekli olan titreşim analizini de mümkün kılar. Her iki fonksiyon da yüksek hızlı dijital geliştirmede özellikle ilgi çekicidir.

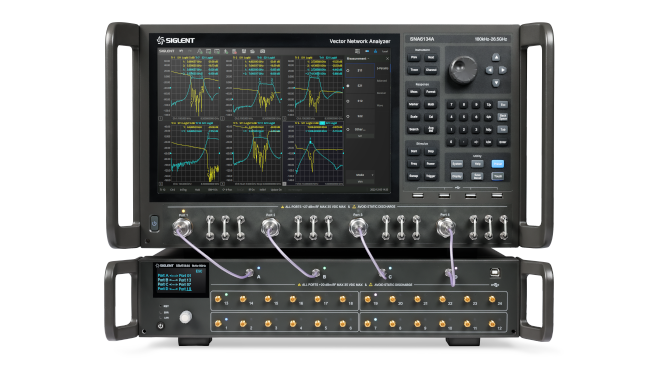

Gücü Çoklu Bağlantı Noktalı Cihazlara Genişletin

SSM tekli ünitesi, çıkış portlarını 24'e kadar genişletebilir ve kolayca entegre edilebilir, otomatik test sistemlerine ve üretim hattı senaryolarına büyük ölçüde uyum sağlar. VNA'nın çok portlu ölçüm kabiliyeti, test verimliliğini artırabilir ve böylece cihaz test maliyetlerini önemli ölçüde azaltabilir. Tipik uygulamalar arasında anten tasarımı, doğrulaması ve üretimi, veri dönüştürücü arayüzleri, RF bileşenlerinin ve diğer cihazların otomatik testi vb. yer alır.
