Teknik Döküman (Datasheet)

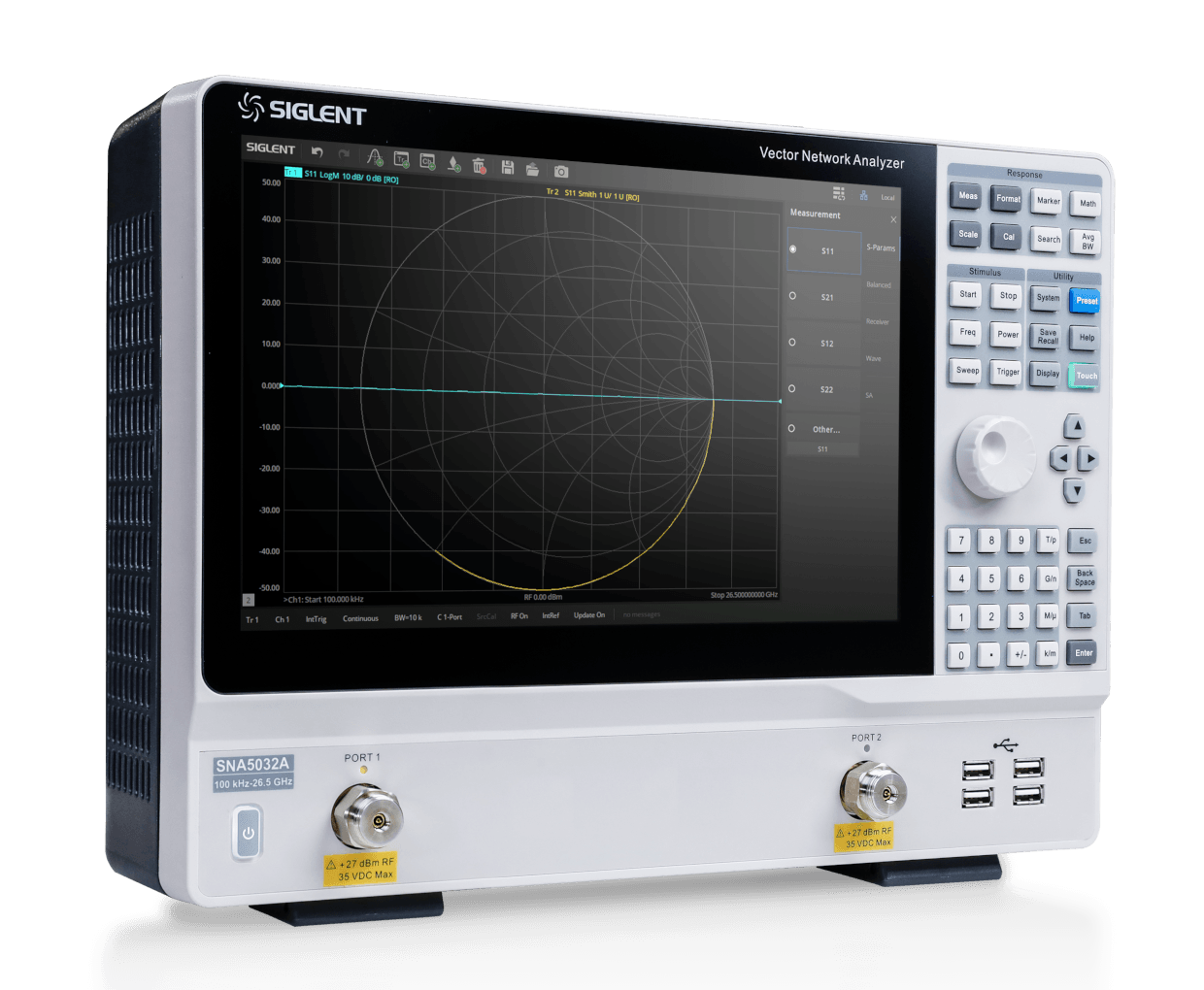

Siglent SNA5032A, mikrodalga ve yüksek frekans (RF) bileşenlerinin hassas karakterizasyonu için geliştirilmiş yüksek performanslı, 2 portlu bir Vektör Ağ Analizörüdür (VNA). 100 kHz'den 26.5 GHz'e kadar uzanan geniş frekans kapsama alanı, 125 dB dinamik aralığı ve üstün sinyal saflığı ile Ar-Ge laboratuvarları, mikrodalga sistem tasarımları, radar, uydu iletişimi ve endüstriyel üretim hatları için sınıfının en güvenilir çözümlerini sunar.

Cihaz; filtreler, amplifikatörler, antenler, kablolar, konnektörler ve attenuatorler gibi pasif ve aktif bileşenlerin S-parametrelerini yüksek doğrulukla analiz etmenizi sağlar.

Öne Çıkan Başlıca Özellikler

• Geniş Frekans Bandı: 100 kHz – 26.5 GHz aralığında yüksek frekans çözünürlüğü (1 Hz) ile kapsama.

• Yüksek Dinamik Aralık: 125 dB’lik geniş dinamik aralık sayesinde zayıf sinyalleri dahi yüksek hassasiyetle ölçebilme yeteneği.

• Tam S-Parametresi Analizi: Tam 2-portlu SOLT, SOLR, TRL kalibrasyonları ile S_{11}, S_{21}, S_{12}, S_{22} parametrelerinin tam doğrusal ve faz analizi.

• Entegre Bias-Tee Desteği: Dışarıdan ilave bir modüle ihtiyaç duymadan, aktif bileşenleri (LNA vb.) doğrudan RF portları üzerinden DC sinyal ile besleme imkanı.

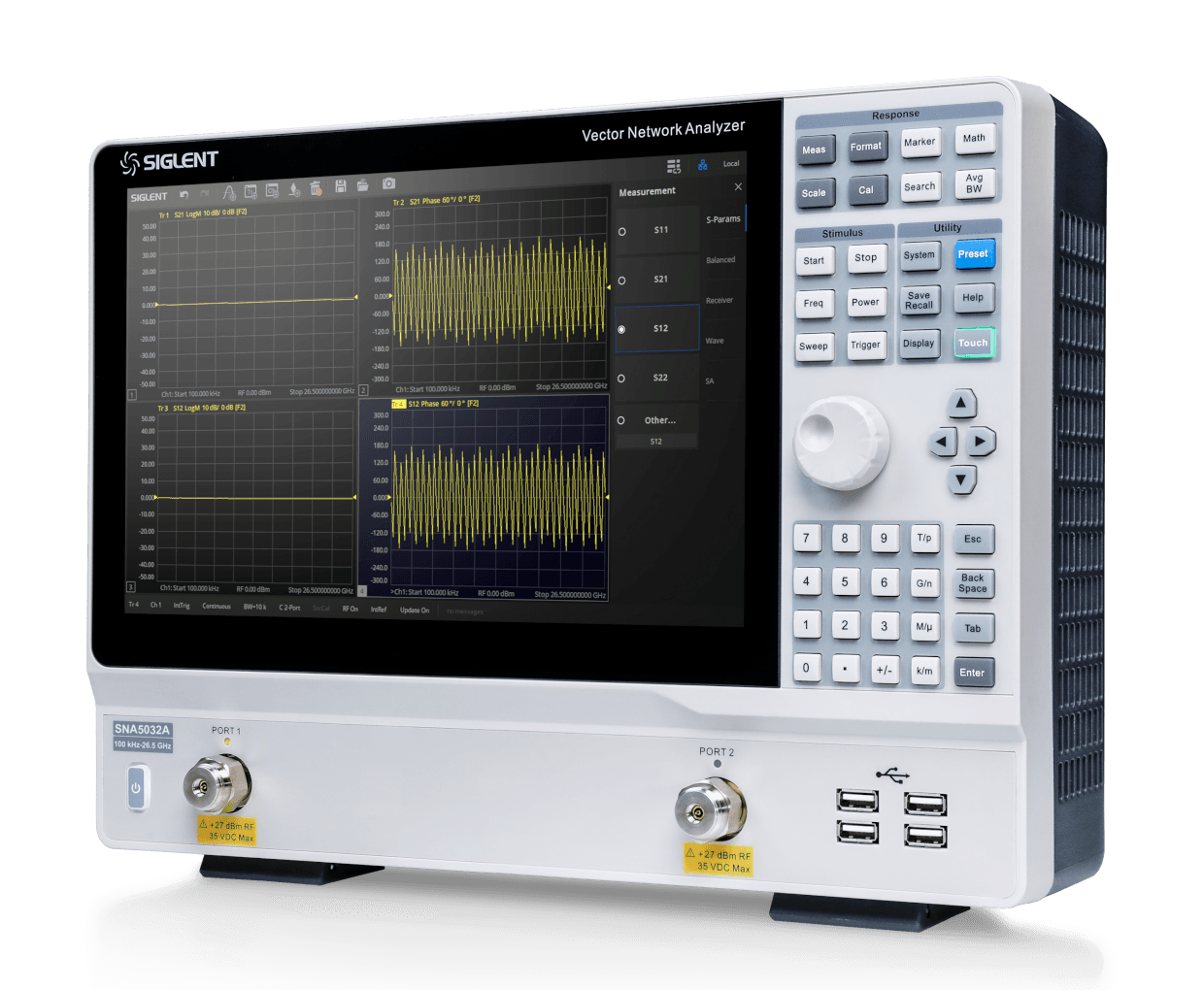

• Gelişmiş Ekran ve Arayüz: 12.1 inç büyüklüğünde, 1280x800 çözünürlüklü yüksek hassasiyetli dokunmatik TFT ekran ve sezgisel kullanıcı arayüzü.

• Çoklu Ekran Formatları: Log/Linear Mag, Phase, Group Delay, Smith Chart, SWR ve Polar grafik görünümleri.

• Teknik Özellikler Tablosu

•

  Özellik	Detay / Değer
  Model	Siglent SNA5032A
  Frekans Aralığı	100 kHz – 26.5 GHz
  Port Sayısı	2 Port (N-Tipi Dişi, 50 Ω)
  Dinamik Aralık	125 dB (Tipik)
  Çıkış Güç Aralığı	-55 dBm ile +10 dBm arası
  IF Bant Genişliği (IFBW)	10 Hz – 3 MHz
  Gürültü Tabanı (Noise Floor)	-125 dBm/Hz
  Frekans Çözünürlüğü	1 Hz
  İz Gürültüsü (Trace Noise)	0.003 dB rms (IFBW = 70 kHz)
  Ekran	12.1" Dokunmatik TFT LCD (1280 × 800)

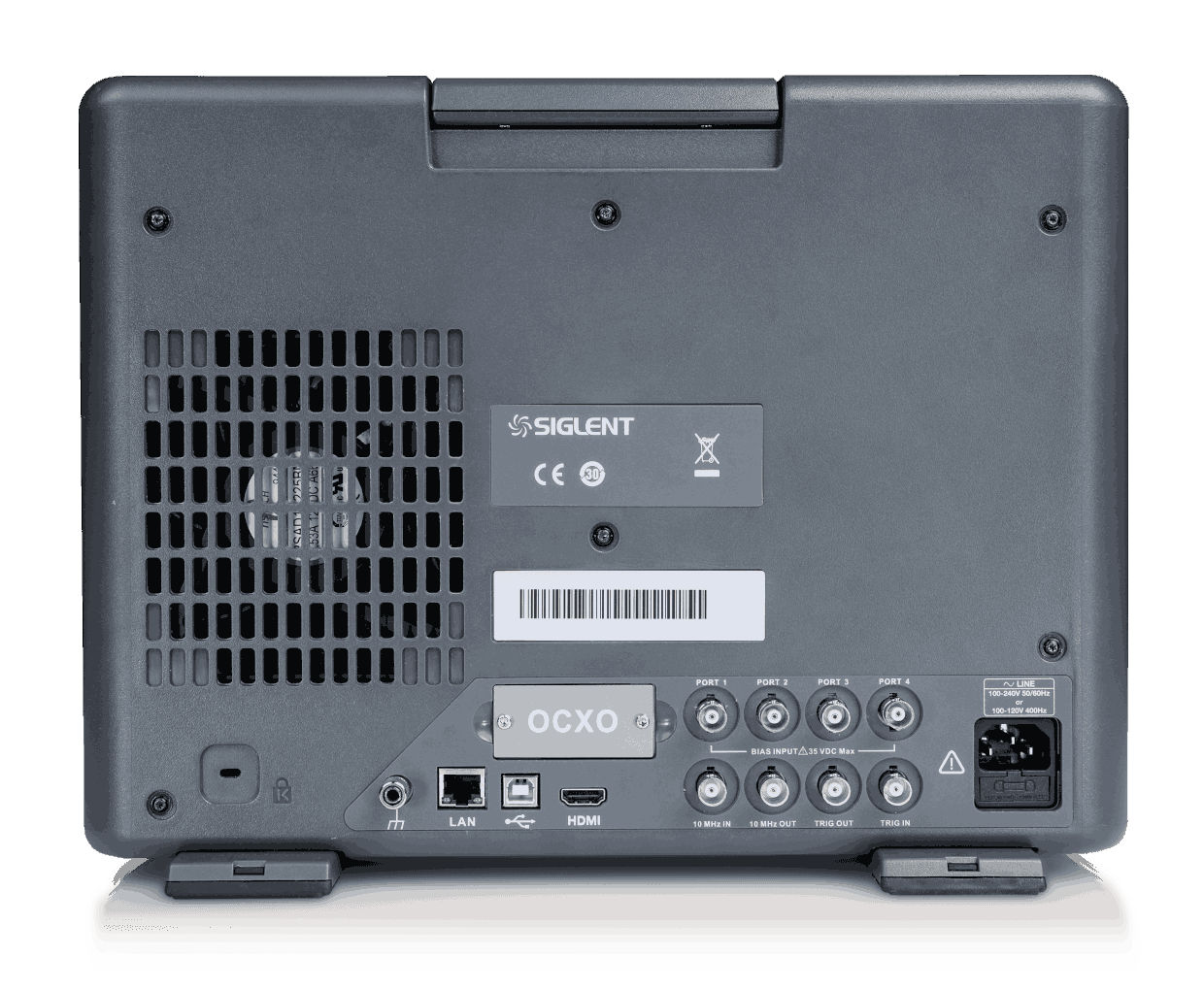

  Arayüz Bağlantıları	USB Host, USB Device, LAN, HDMI, GPIB (Opsiyonel)
  Ağırlık / Ölçüler	~10.5 kg / 434 mm × 225 mm × 285 mm



• Gelişmiş Ölçüm ve Uygulama Alanları

• Zaman Alanı Analizi (TDA / TDR): Kablo kesintileri, konnektör empedans uyumsuzlukları ve hat hatalarının fiziksel mesafesini tam konum olarak tespit etme.

• RF Bileşen Karakterizasyonu: Bütüncül bant geçiren/alçak geçiren filtre tasarımı, kristal osilatör ve rezonatör doğrulama.

• Anten ve Empedans Eşleme: Anten SWR, geri dönüş kaybı (Return Loss) ve Smith Chart üzerinde empedans analizleri.

• Opsiyonel Spektrum Analizörü (SA) Modu: İlave lisans ile cihazı geniş bantlı bir spektrum analizörüne dönüştürerek harharmonik ve yan bant analizleri yapabilme.

• Kutu İçeriği

• 1 x Siglent SNA5032A Vektör Ağ Analizörü

• 1 x Güç Kablosu

• 1 x USB Kablosu

• 1 x Kalibrasyon Sertifikası ve Hızlı Başlangıç Kılavuzu

• 1 x Koruyucu Ön Panel Kapağı
