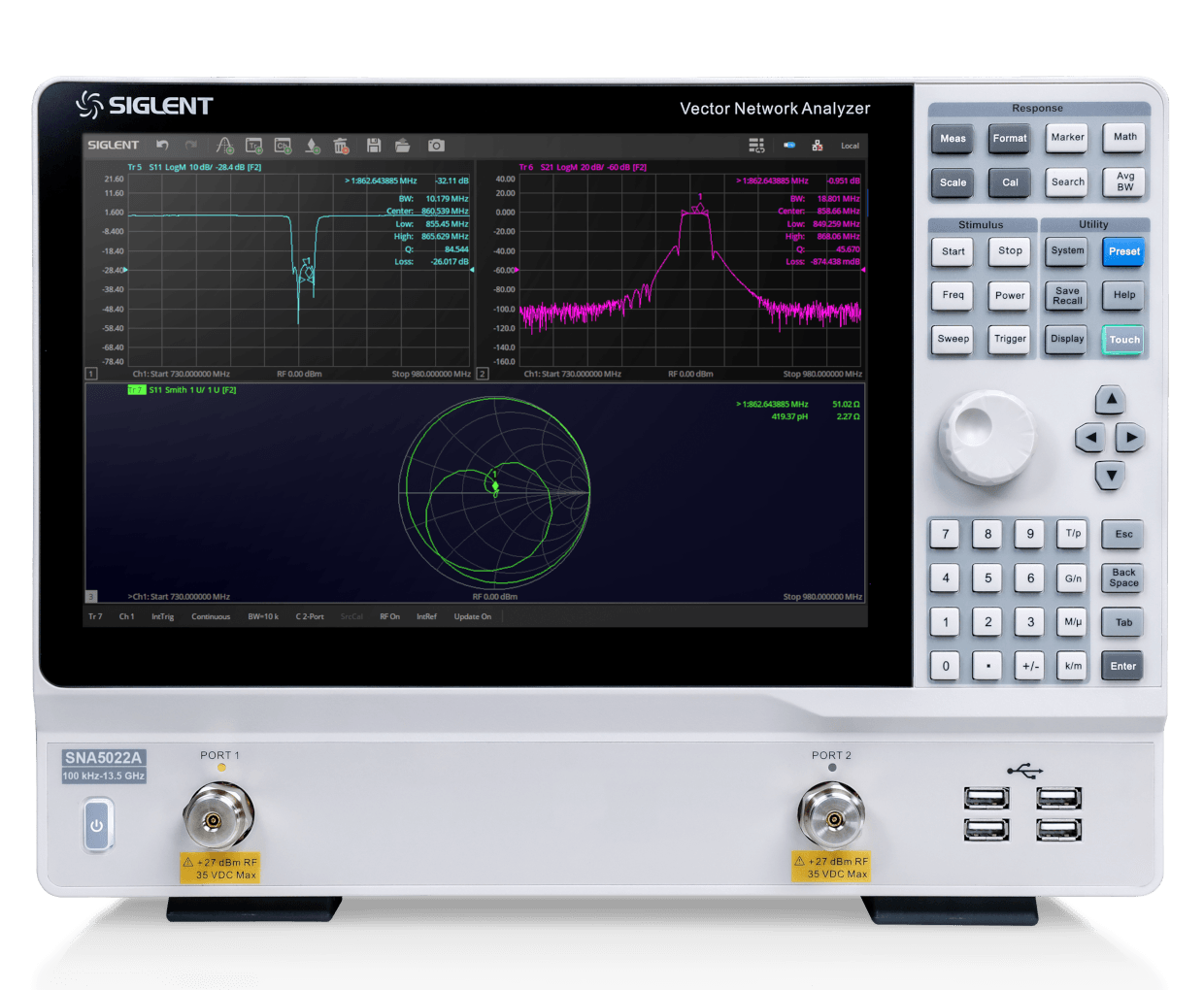

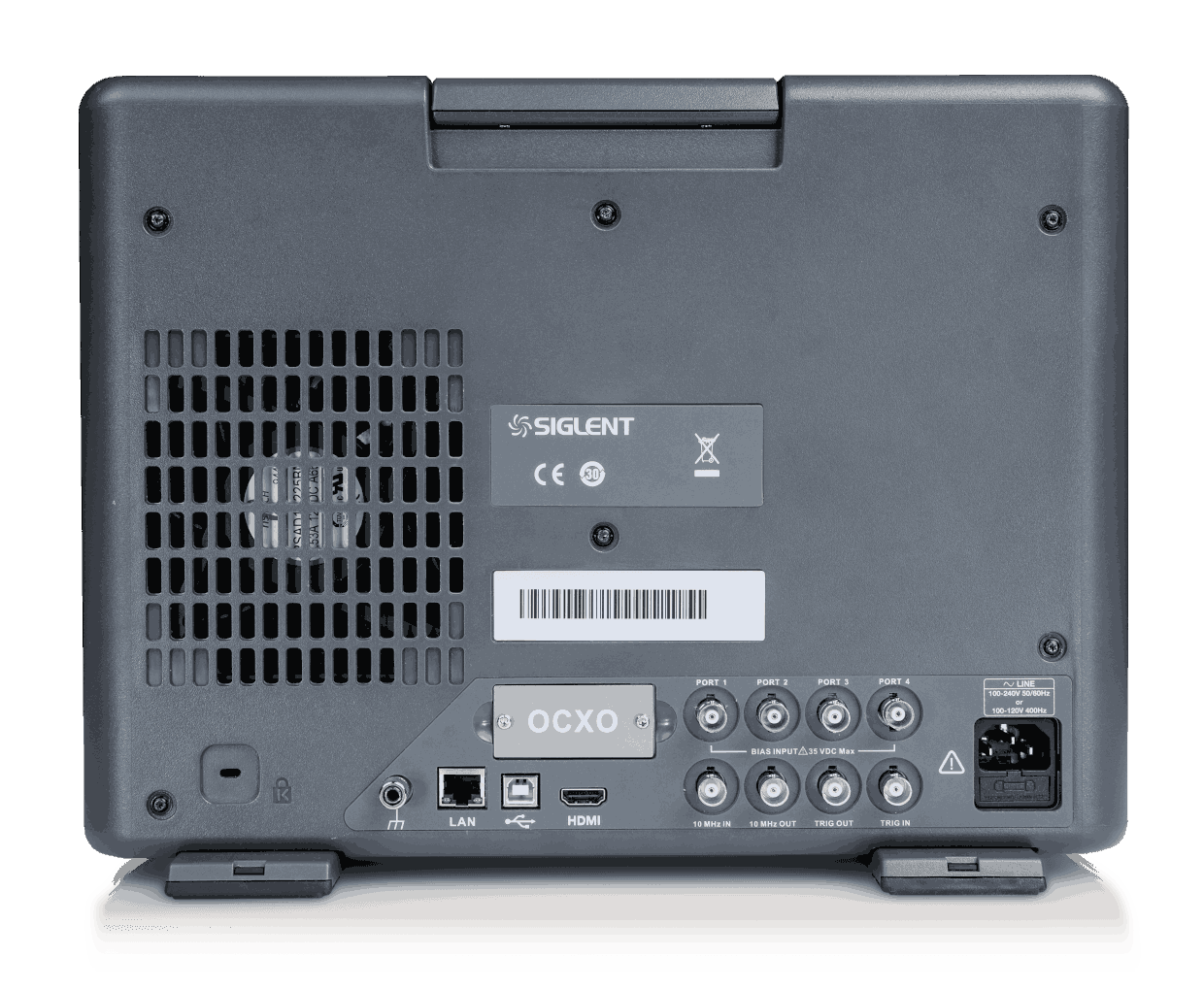

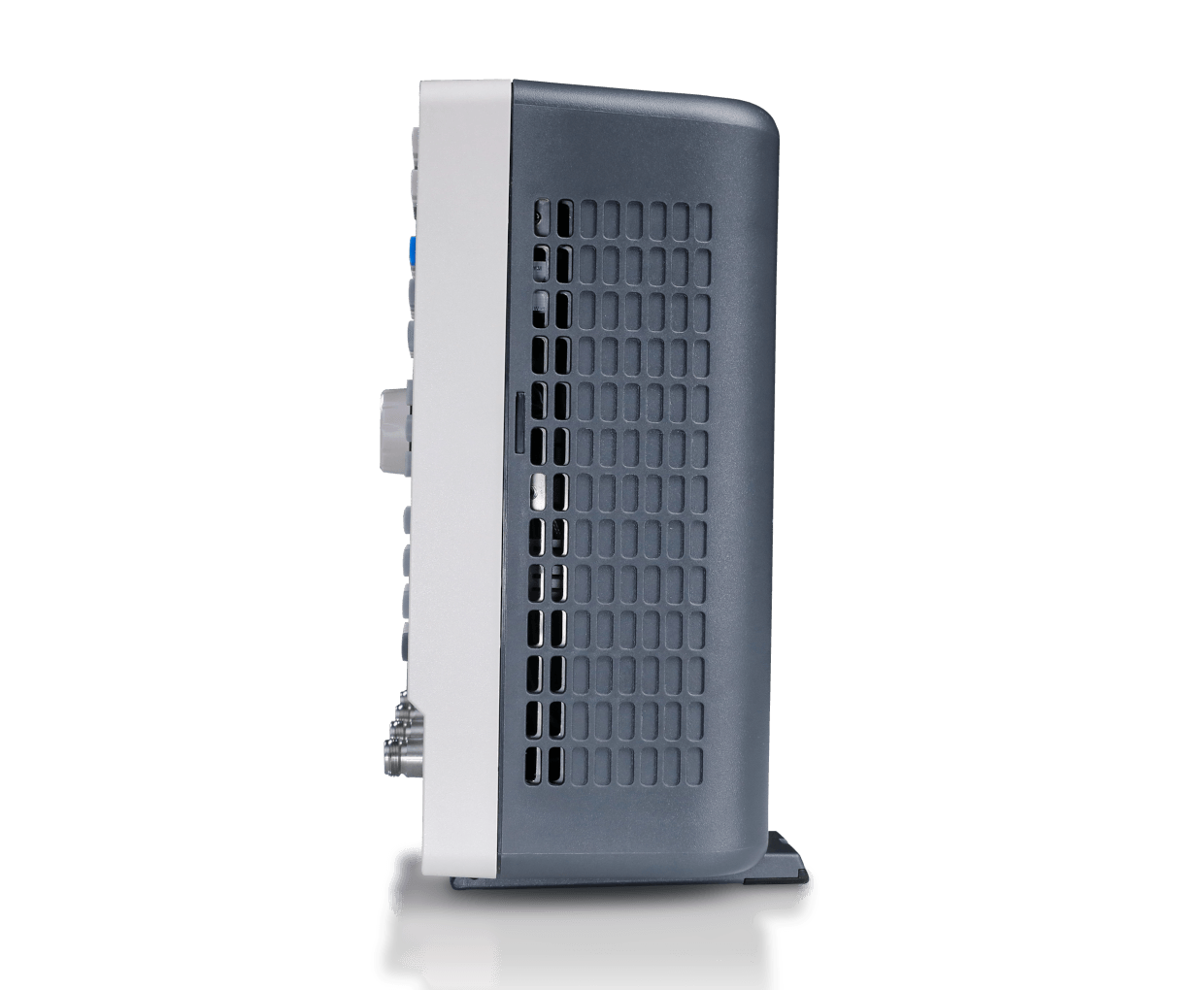

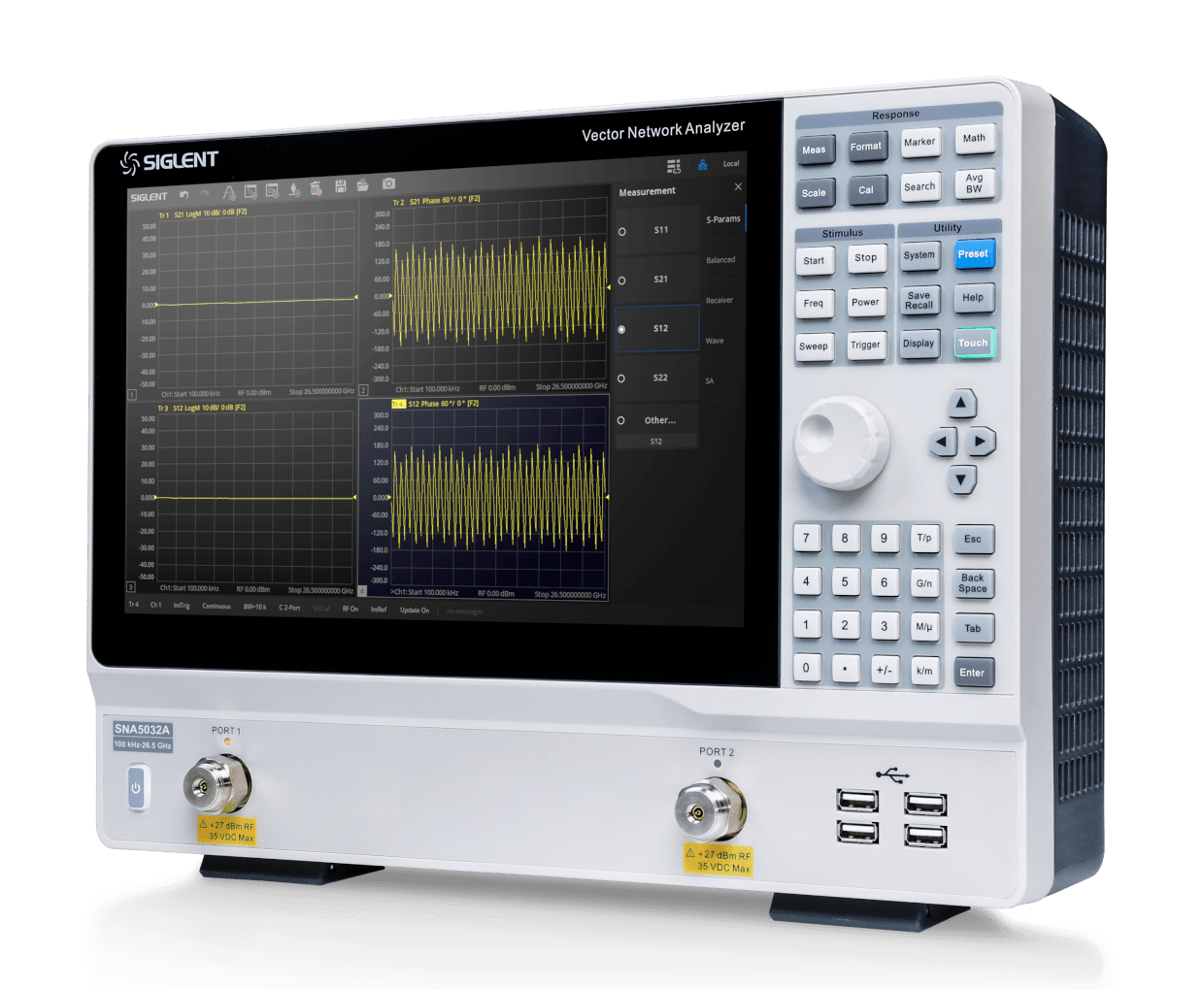

Siglent SNA5022A ile Yüksek Hassasiyetli RF Parametre Analizi

Siglent SNA5000A serisinin güçlü bir üyesi olan SNA5022A Vektör Ağ Analizörü, RF bileşenlerin, devrelerin ve sistemlerin karakteristik özelliklerini en ince ayrıntısına kadar ölçmek üzere tasarlanmıştır. 100 kHz ile 13.5 GHz arasında geniş bir frekans aralığı sunan cihaz, 2 N-Tipi port yapısıyla tam S-parametre (S11, S21, S12, S22) ölçümlerini yüksek doğrulukla gerçekleştirir.

Öne Çıkan Özellikler:

• Geniş Dinamik Menzil: 125 dB’e varan dinamik aralık ve -55 dBm ile +10 dBm arası ayarlanabilir çıkış gücü sayesinde düşük kayıplı ve yüksek izolasyonlu devreleri mükemmel doğrulukla analiz edin.

• Kapsamlı Ölçüm & Analiz Yeteneği: S-parametreleri, diferansiyel parametreler, zaman etki alanı analizi (TDR/TDT - opsiyonel), empedans dönüşümü, fikstür simülasyonu ve adaptör çıkarma/ekleme düzeltmelerini destekler.

• Gelişmiş Ekran ve Arayüz: 12.1 inç kapasitif dokunmatik ekranı üzerinde 25 adede kadar pencereli izleme düzenleyebilir; Smith Chart, zaman alanı ve frekans grafiklerini eş zamanlı inceleyebilirsiniz.

• Dahili Bias-Tee Desteği: Aktif bileşenlerinize (örneğin amplifikatörler) harici modüle ihtiyaç duymadan doğrudan RF portu üzerinden DC besleme sağlayın.

• Çeşitli Kalibrasyon Türleri: SOLT, SOLR, TRL, Response ve Enhanced Response kalibrasyon yöntemleriyle test ortamınızdaki hata payını minimuma indirin.

• Uzaktan Kontrol & Otomasyon: LAN, USB Device/Host bağlantıları ile SCPI, LabVIEW ve IVI sürücü desteği sayesinde üretim hatlarına ve otomasyon sistemlerine kolayca entegre edilebilir.

Teknik Özellikler

Kutu İçeriği

• Siglent SNA5022A Vektör Ağ Analizörü

• Güç Kablosu

• USB Bağlantı Kablosu

• Kablosuz Fare

• Ön Panel Koruma Kapağı

• Hızlı Başlangıç Kılavuzu ve Fabrika Kalibrasyon Sertifikası
