Teknik Döküman

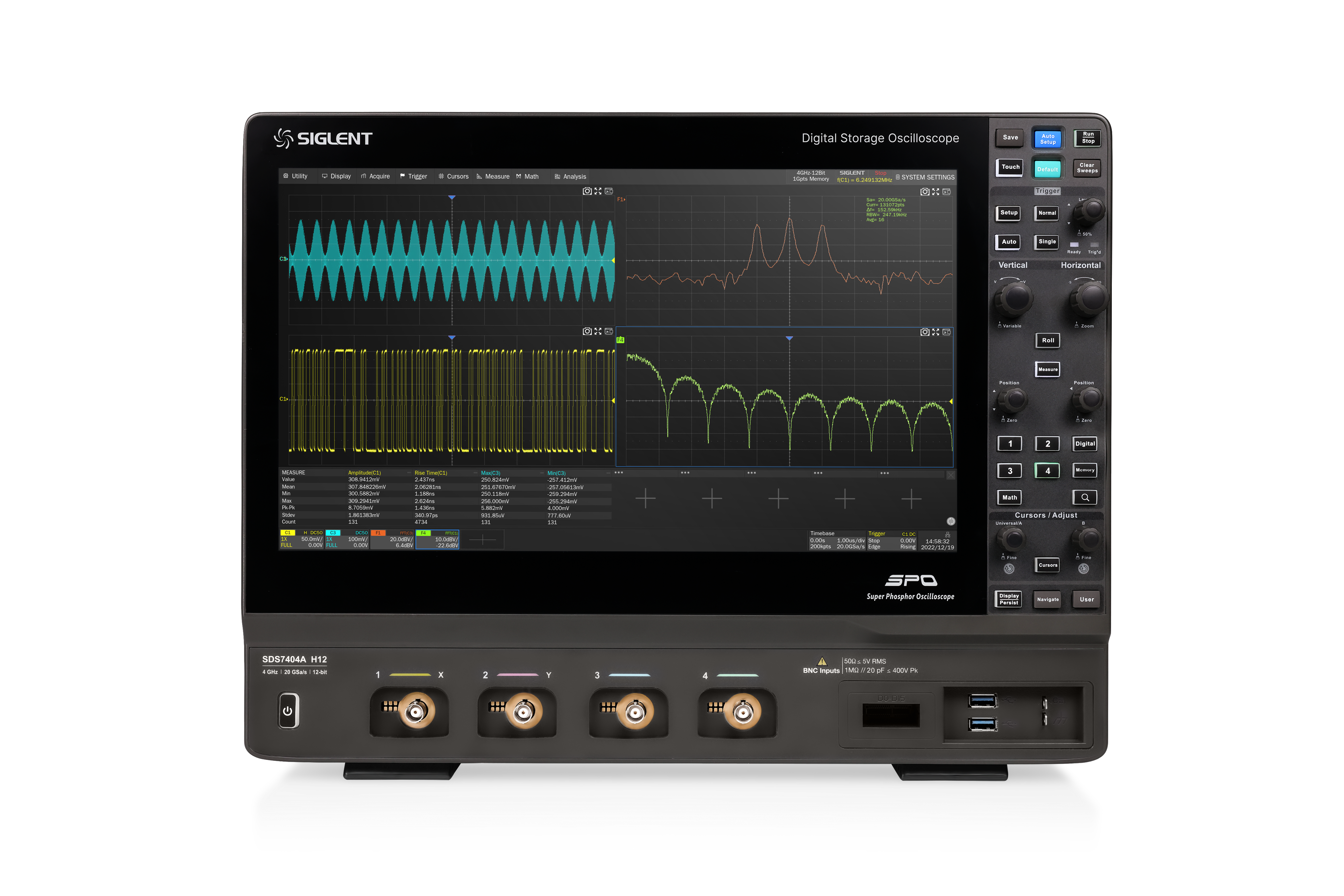

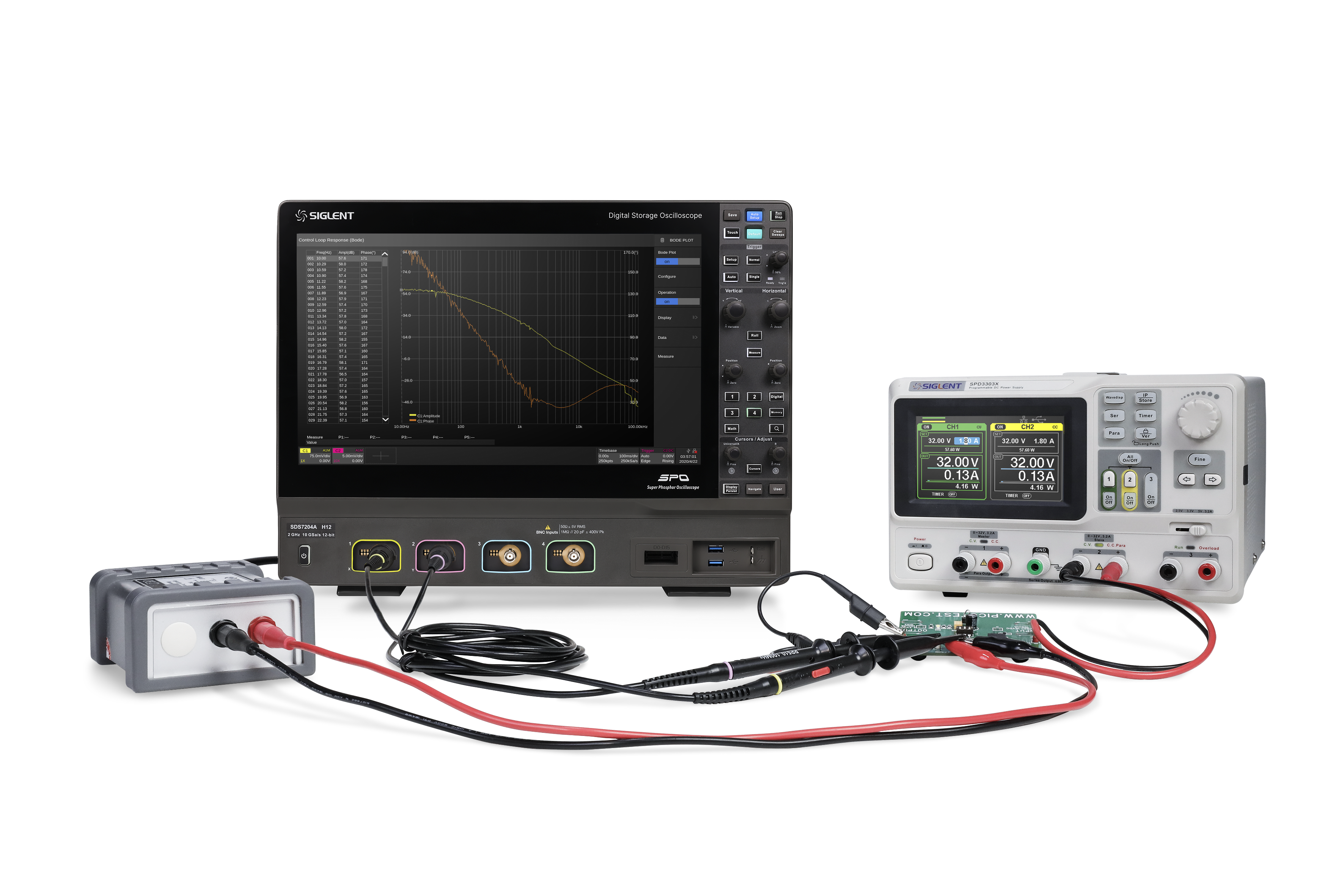

SIGLENT'in SDS7000A serisi Dijital Depolama Osiloskopları 4 GHz ve 3 GHz bant genişliklerinde mevcuttur, 20 GSa/s'ye kadar örnekleme hızına sahip 12 bit ADC'lere, 1 Gpts/ch maksimum kayıt uzunluğuna sahiptir ve 4 analog kanal + 16 dijitale kadar görüntüleme sağlar Yüksek performanslı karışık sinyal analizi için kanallar.

SDS7000A serisi, Siglent'in SPO teknolojisini, 1.000.000 wfm/s'ye kadar maksimum dalga biçimi yakalama hızı, 256 seviyeli yoğunluk derecelendirme görüntüleme işlevi ve ayrıca bir renk sıcaklığı görüntüleme modu ile kullanır. Aynı zamanda yüksek hassasiyet ve düşük titreşime sahip yenilikçi bir dijital tetikleme sistemi kullanır. Tetikleme sistemi, seri veri yolu tetiklemesi de dahil olmak üzere birden fazla güçlü tetikleme modunu destekler. Geçmiş dalga biçimi kaydı, Arama ve Gezinme işlevleri, Sinyal Taraması, Maske Testi, Bode Grafiği, Güç Analizi, Göz/Titreşim Analizi ve Uyumluluk Testi gibi araçlar, genişletilmiş dalga biçimi kayıtlarının yakalanmasına, saklanmasına ve analiz edilmesine olanak tanır. Etkileyici ölçüm ve matematik yetenekleri dizisi, 50 MHz isteğe bağlı dalga biçimi oluşturucu seçenekleri ve seri kod çözme de SDS7000A'nın özellikleri arasındadır.

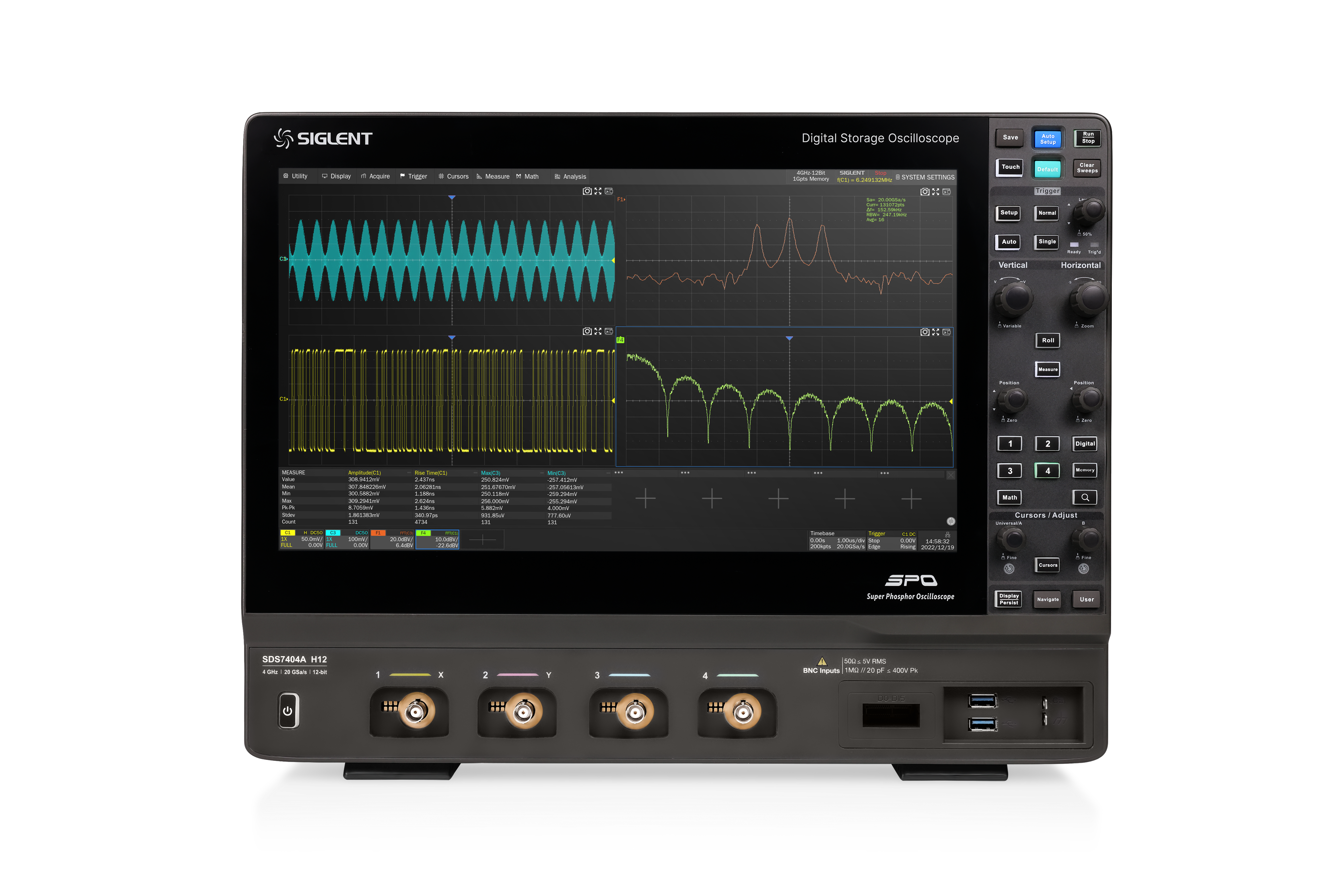

Geniş 15,6 inç HD ekran kapasitif dokunmatik ekran, kullanıcı dostu kullanıcı arayüzü tasarımının eklenmesiyle çoklu dokunma hareketlerini destekler ve operasyonel verimliliği büyük ölçüde artırabilir. Ayrıca fare kontrolünü ve LAN üzerinden uzaktan web kontrolünü de destekler.
