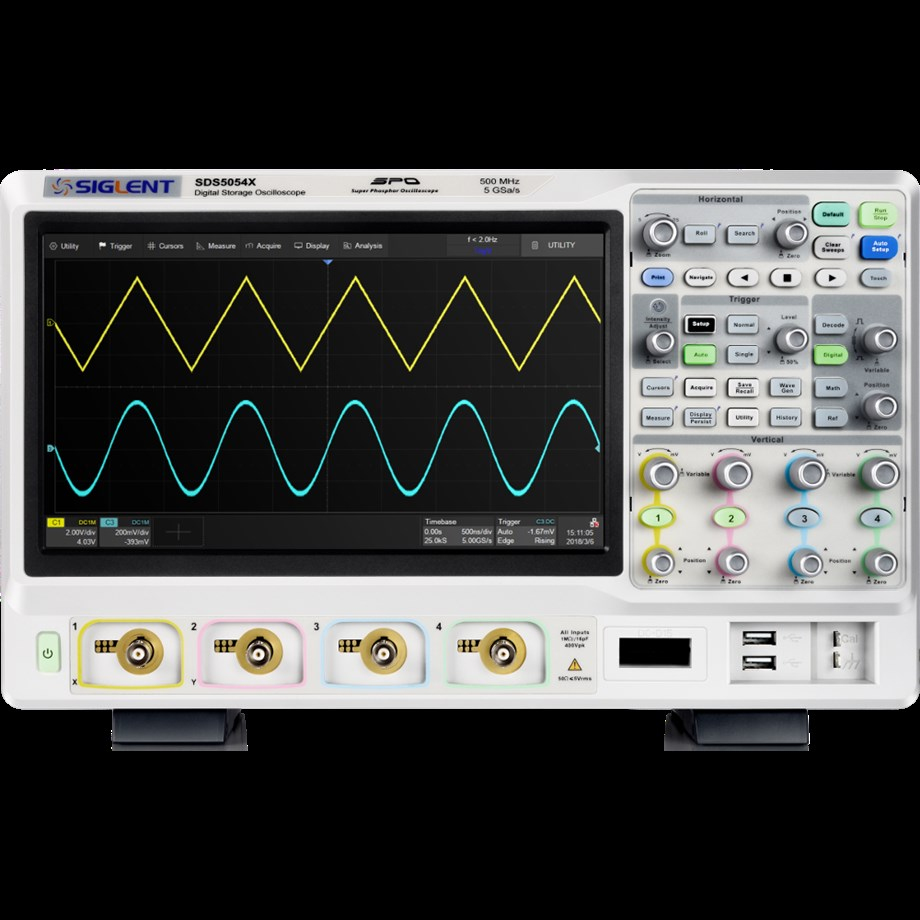

Siglent SDS5034X, 350MHz bant genişliğine, 4 kanala, 250Mpts tampon belleğe ve 5GSa/sn örnekleme hızına sahip bir dijital osiloskoptur.

SPO teknolojisi
- Dalga formu yakalama hızları 110.000 wfm/sn'ye (normal mod) ve 480.000 wfm/sn'ye (sekans modu) kadar
- 256 seviyeli yoğunluk derecelendirmesi ve renk sıcaklığı görüntüleme modlarını destekler
- 250 Mpts'ye kadar kayıt uzunluğu
- Dijital tetik sistemi

- Akıllı tetikleyici: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified ve Video (HDTV destekli). Tetikleme bölgesi, gelişmiş tetiklemeyi basitleştirmeye yardımcı olur
- Standart Seri veri yolu tetikleme ve kod çözücü, I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S ve MIL-STD- 1553B protokollerini destekler
- İsteğe bağlı Seri veri yolu tetikleme ve kod çözücü, I2S, CAN FD, FlexRay ve MIL-STD- 1553B protokollerini destekler
- Düşük arka plan gürültüsü, 0,5 mV/div ila 10 V/div gerilim ölçeklerini destekler
- Segmentli alım (Sequence) modu, maksimum kayıt uzunluğunu kullanıcı tarafından belirlenen tetikleme koşullarına göre birden fazla segmente (100.000'e kadar) bölerek, segmentler arasında çok küçük bir ölü zaman bırakarak nitelikli olayı yakalar
- Geçmiş dalga biçimi kaydı (Geçmiş) işlevi, kaydedilen maksimum dalga biçimi uzunluğu 100.000 karedir
- Otomatik ölçüm fonksiyonu 39 parametre üzerinde, histogramlı istatistikleri destekler, Geçit ölçümü, Matematik ölçümü, Geçmiş ölçümü ve Ref ölçümü
- Matematik fonksiyonu (2 Mpts FFT, toplama, çıkarma, çarpma, bölme, integral, diferansiyel, karekök), matematikte matematiği destekler
- Arama ve Gezinme
- Dijital Voltmetre
- Dalga Biçimi Histogramı
- Yüksek Hızlı donanım tabanlı Ortalama, Eres (Geliştirilmiş Çözünürlük)
- Kullanıcı tanımlı maskeler oluşturmak için Maske Düzenleyici aracı ile Yüksek Hızlı donanım tabanlı Maske Testi işlevi
- 1,25 GSa/s'ye kadar maksimum dalga formu yakalama hızına sahip 16 dijital kanal (isteğe bağlı), 62,5 Mpts'ye kadar kayıt uzunluğu
- 25 MHz fonksiyon / keyfi dalga formu jeneratörü, dahili çoklu önceden tanımlanmış dalga formları
- 1024 * 600 çözünürlüğe sahip geniş 10,1" TFT-LCD ekran; Kapasitif dokunmatik ekran çoklu dokunma hareketlerini destekler
- Harici fare ve klavyeyi destekler
- 10 çeşit tek tuşlu kısayol
- Çoklu arayüzler: USB Host, USB Device (USBTMC), LAN (VXI-11, telnet, soket, web), Pass/Fail, Trigger Out, 10 MHz In, 10 MHz Out, VGA çıkışı
- Dahili web sunucusu, bir web tarayıcısı kullanarak LAN portu üzerinden uzaktan kontrolü destekler
- SCPI uzaktan kumanda komutlarını destekler

2 Mpts'ye kadar FFT

Donanım hızlandırmalı FFT, 2 Mpts'ye kadar çalışmayı destekler. Bu, hızlı bir yenileme hızıyla yüksek frekans çözünürlüğü sağlar. FFT işlevi, farklı spektrum ölçüm ihtiyaçlarına uyum sağlayabilmesi için çeşitli pencere işlevlerini de destekler. Üç mod (Normal, Ortalama ve Maksimum tutma) güç spektrumunu gözlemlemek için farklı gereksinimleri karşılayabilir


Histogram ve Trend diyagramları


4 basamaklı voltmetre ve 7 basamaklı frekans sayacı. Herhangi bir analog kanal kaynak olarak seçilebilir. Çubuk, Histogram ve Trend diyagramları desteklenir
