Teknik Döküman (Datasheet)

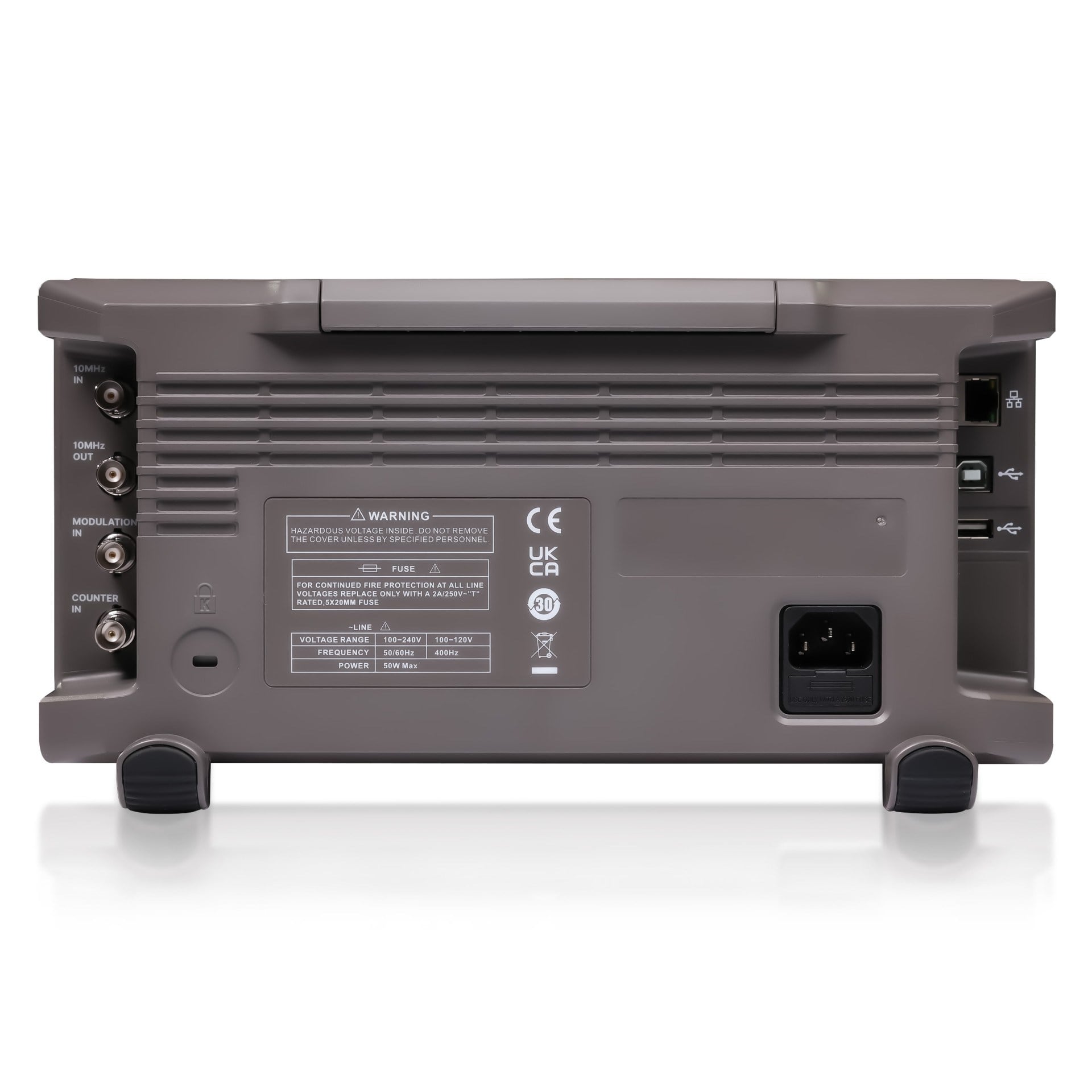

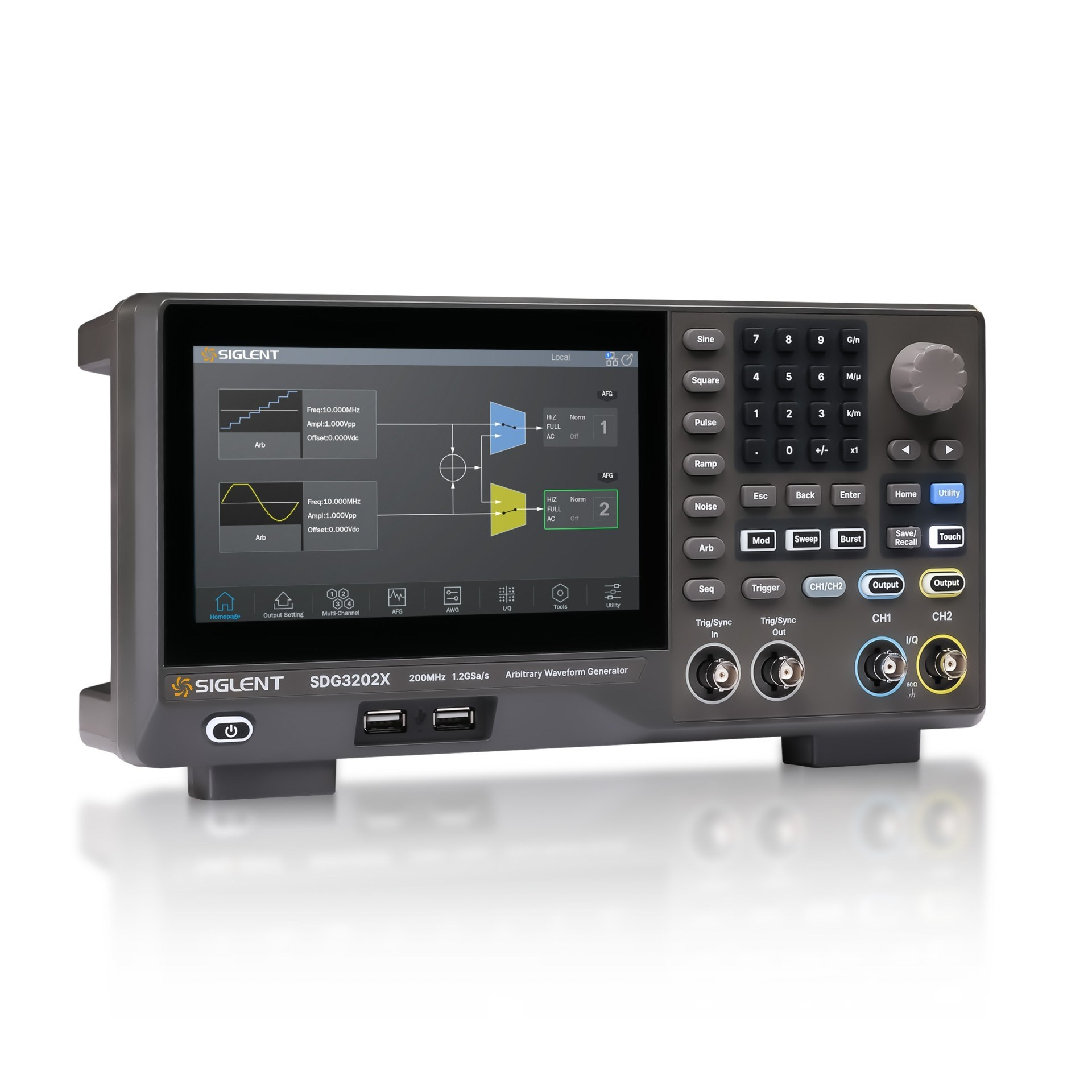

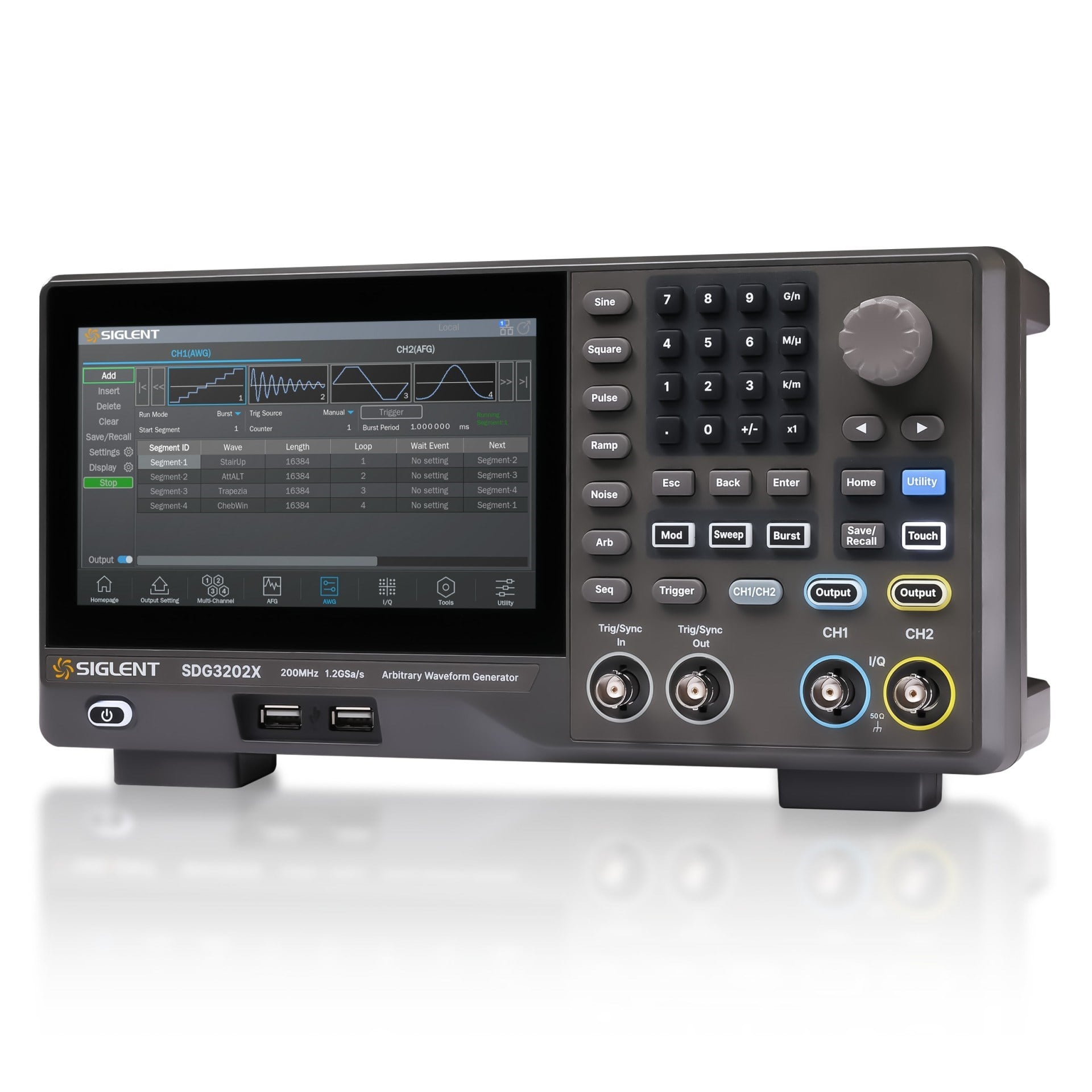

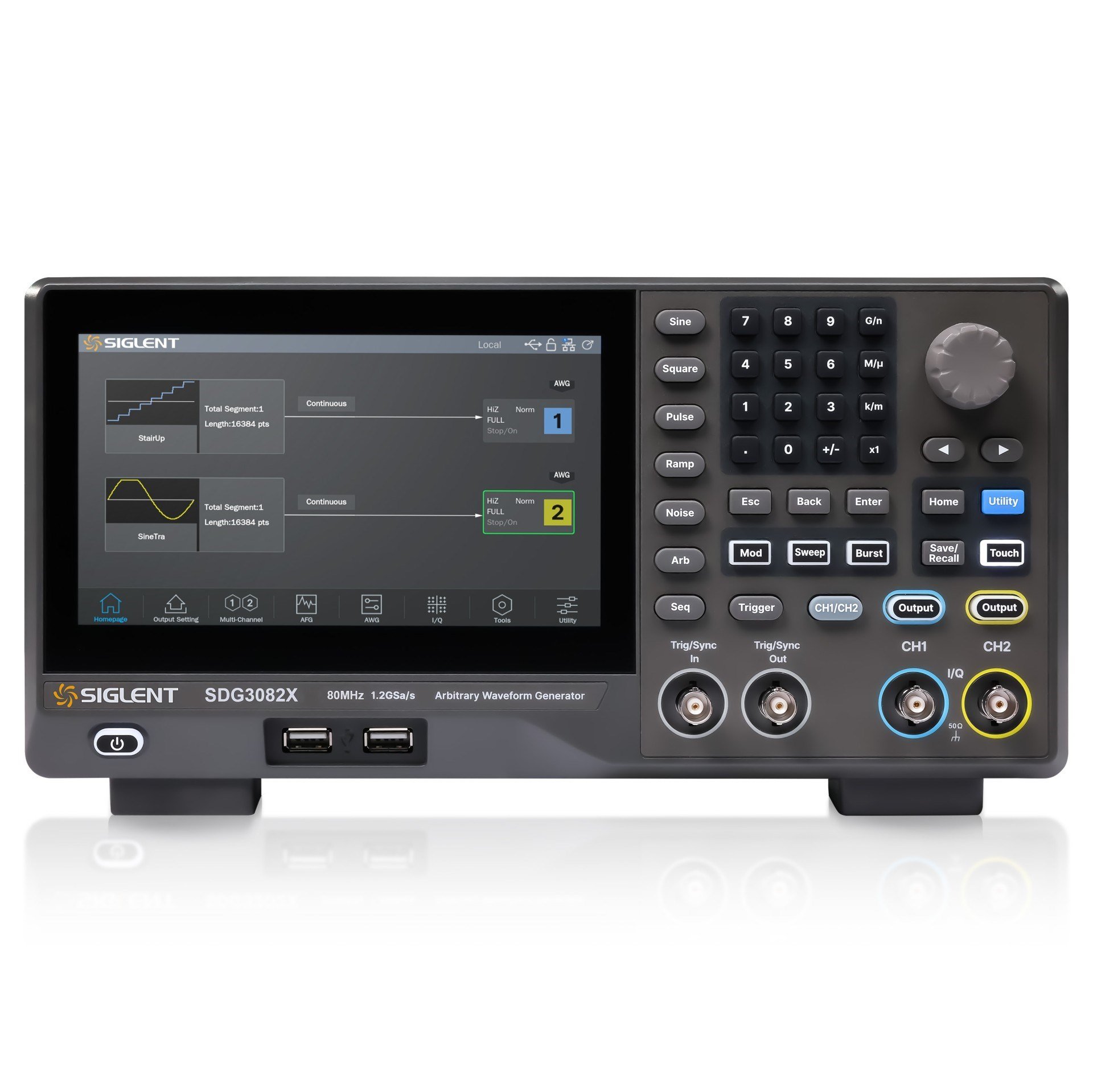

Siglent SDG3202X 200 MHz 2 Kanallı Fonksiyon / Keyfi Dalga Şekli Jeneratörü

Siglent SDG3202X, yüksek çözünürlüklü ve düşük bozulmalı (distortion) karmaşık sinyaller üretmek için geliştirilmiş 200 MHz bant genişliğine sahip 2 kanallı profesyonel bir Fonksiyon ve Keyfi Dalga Şekli Jeneratörüdür (Arbitrary Waveform Generator). 2.5 GSa/s yüksek örnekleme oranı ve 16-bit dikey çözünürlüğü sayesinde hassas sinyal simülasyonu gerektiren Ar-Ge, üniversite laboratuvarları, savunma sanayii ve elektronik üretim/test süreçleri için mükemmel çözümler sunar.

Siglent’in patentli TrueArb ve EasyPulse teknolojilerini barındıran SDG3202X; kare, darbe (pulse) ve özel dalga şekillerini geleneksel DDS jeneratörlerin yaşadığı "jitter" (seğirme) ve bozulma problemleri olmadan son derece kararlı bir biçimde üretir.

Öne Çıkan Başlıca Özellikler

• Çift Kanal Bağımsız/Senkron Çalışma: Birbiriyle tam senkronize veya tamamen bağımsız çalışabilen 2 eşdeğer kanal.

• TrueArb Teknolojisi: Point-by-point (noktadan noktaya) keyfi dalga şekli üretimi ile sinyaldeki kayıpları ve bozulmaları tamamen engeller.

• EasyPulse Teknolojisi: Düşük jitter değerine sahip darbe (pulse) sinyalleri üretir; yükselme ve düşme sürelerini (rise/fall time) çok geniş bir aralıkta bağımsız olarak ayarlama olanağı tanır.

• Geniş Ekran ve Kullanıcı Dostu Arayüz: 4.3 inç dokunmatik TFT LCD ekran ile dalga şekillerini ve parametreleri anlık olarak kolayca izleme ve düzenleme.

• Zengin Modülasyon Türleri: AM, FM, PM, FSK, ASK, PSK, PWM modülasyonları ile Sweep (Frekans Taraması) ve Burst modları.

• Dahili Yüksek Hassasiyetli Frekans Sayıcı (Counter): 100 mHz ~ 200 MHz aralığında frekans ölçümü yapabilen entegre sayaç.



• Teknik Özellikler Tablosu

  Özellik	Detay / Değer
  Model	Siglent SDG3202X
  Kanal Sayısı	2 Kanal
  Bant Genişliği	200 MHz
  Örnekleme Oranı	2.5 GSa/s (Interpolation ile), 500 MSa/s (TrueArb)
  Dikey Çözünürlük	16-bit
  Dalga Boyu Belleği (Memory Depth)	20 Mpts / Kanal
  Frekans Çözünürlüğü	1 µHz
  Darbe (Pulse) Yükselme Süresi	< 1 ns (Ayarlanabilir)
  Ekran	4.3" Touch Screen TFT-LCD (480 × 272)
  Standart Dalga Şekilleri	Sinüs, Kare, Rampa, Darbe (Pulse), Gürültü (Noise), DC
  Arayüz Bağlantıları	USB Host, USB Device (USBTMC), LAN (VXI-11)
  Ağırlık / Ölçüler	~3.4 kg / 260.3 mm × 107.2 mm × 295.7 mm

  Kullanım Alanları

• Gömülü Sistem & İletişim Testleri: Karmaşık dijital ve analog sinyallerin simülasyonu.

• Sensör ve Aktüatör Doğrulama: Gerçek dünya sensör çıktılarının laboratuvar ortamında birebir canlandırılması.

• Kuto İçeriği

• 1 x Siglent SDG3202X Sinyal Jeneratörü

• 1 x Güç Kablosu

• 1 x USB Kablosu

• 1 x BNC Kablosu

• 1 x Hızlı Başlangıç Kılavuzu ve Kalibrasyon Sertifikası

•

• Eğitim ve Araştırma: Üniversitelerin elektrik-elektronik ve fizik laboratuvarlarında temel ve gelişmiş sinyal çalışmaları.

• Devre Analizi: Filtreler, amplifikatörler ve sistemlerin frekans yanıtı (Bode Plot) analizleri.
