Ürün Genel Bakışı

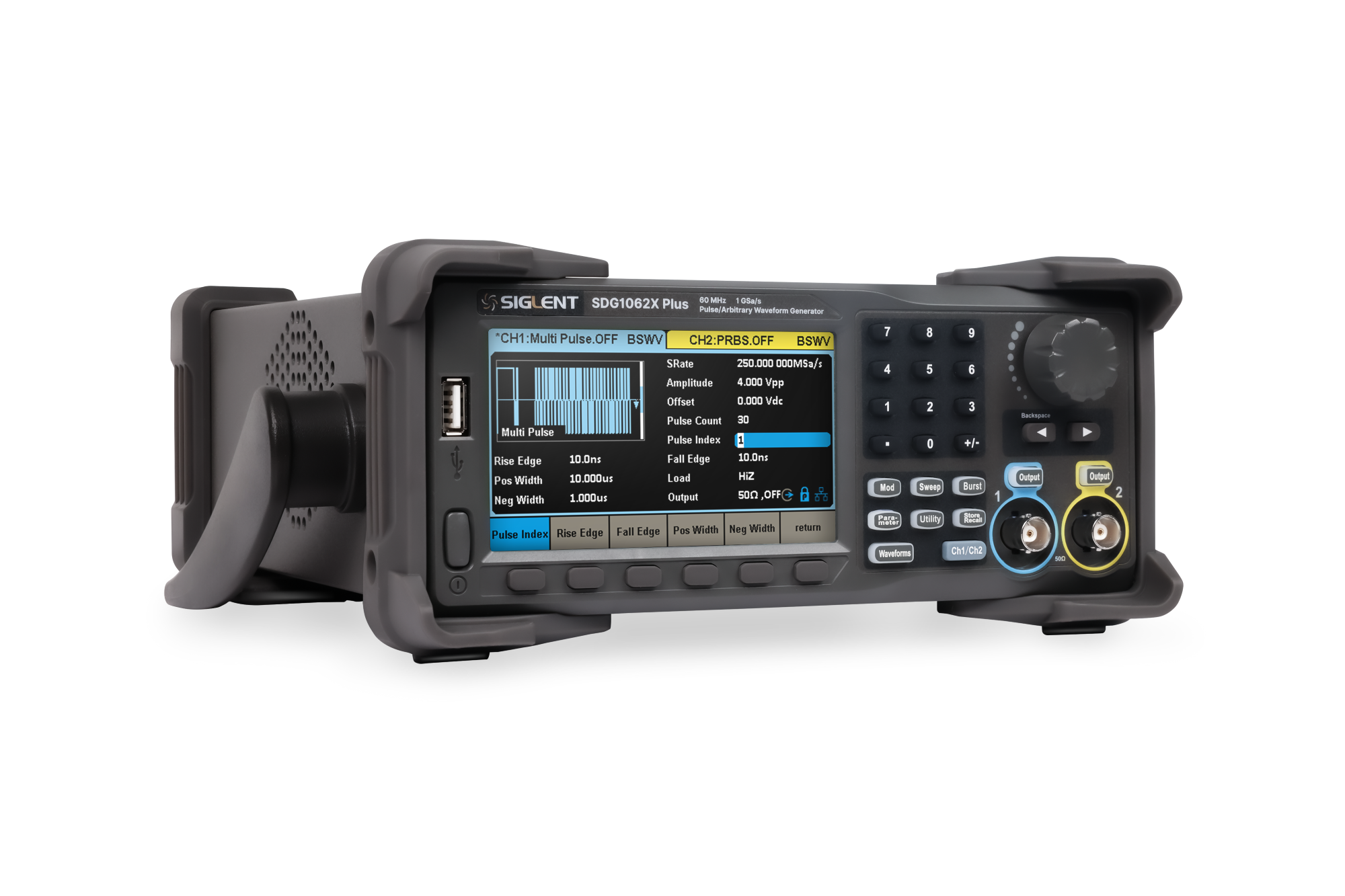

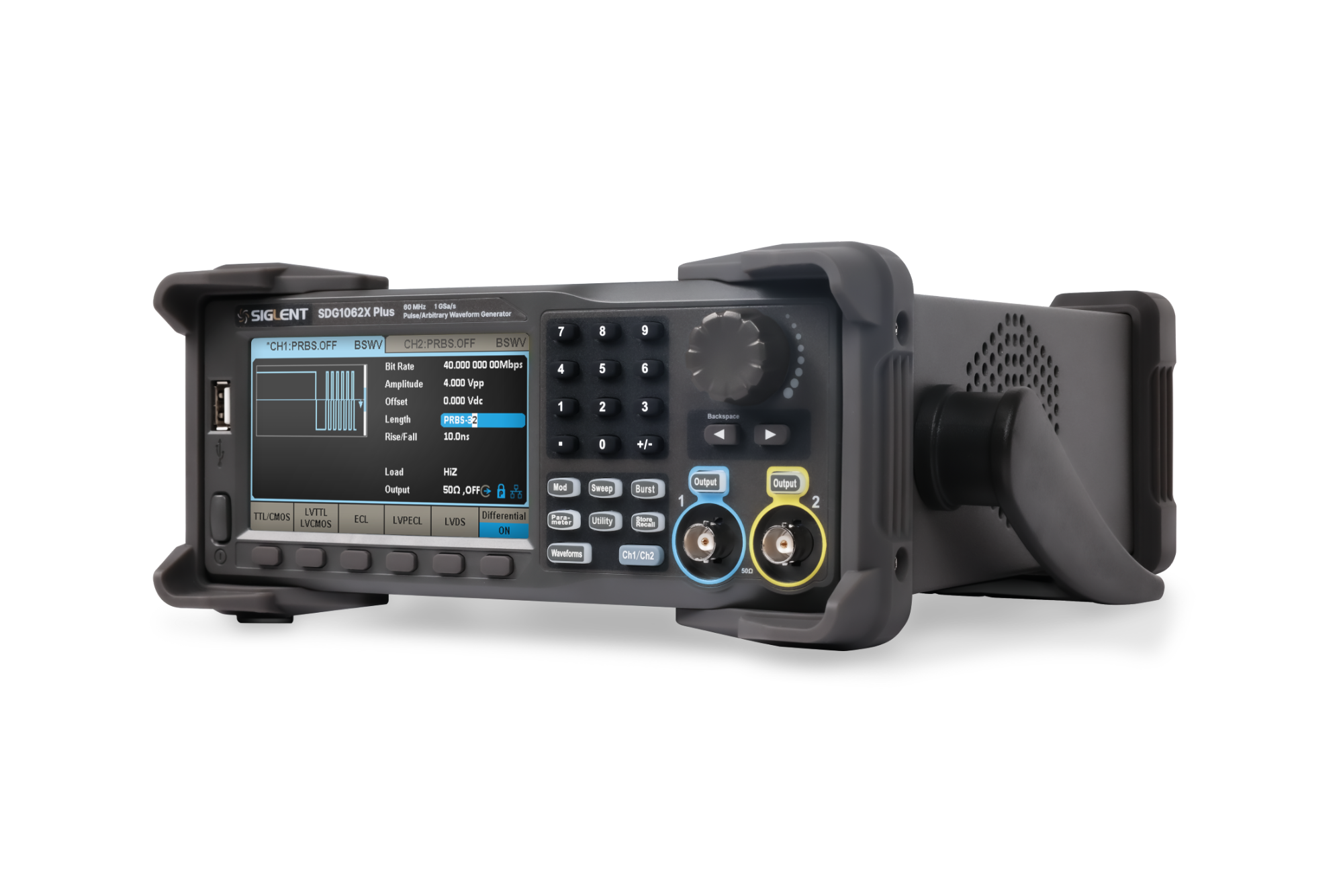

SIGLENT'in SDG1000X Plus serisi çift kanallı fonksiyon/rastgele dalga formu üreteci, maksimum 60 MHz bant genişliğiyle, 1GSa/s örnekleme hızı ve 16 bit dikey çözünürlük gibi mükemmel örnekleme sistemi göstergelerine sahiptir. Geleneksel DDS teknolojisine dayanan yenilikçi TrueArb ve EasyPulse teknolojileri, DDS teknolojisinin rasgele dalgalar ve kare dalgalar/darbeler üretmedeki içsel kusurlarını gidermek için kullanılır. Kullanıcılara yüksek doğrulukta ve düşük titreşimli sinyaller sağlayabilir. Ayrıca, SDG1000X Plus, daha geniş bir uygulama yelpazesinin ihtiyaçlarını karşılamak için PRBS desen oluşturma, sıralı dalga çıkışı ve çift darbe çıkışı işlevleri de sunar.
Temel Özellikler
- Çok sayıda analog ve dijital modülasyon türü: AM, DSB-AM, FM, PM, FSK, ASK, PSK ve PWM
- Süpürme ve Patlama işlevi
- Harmonik fonksiyon
- Dalga Formu Birleştirme işlevi

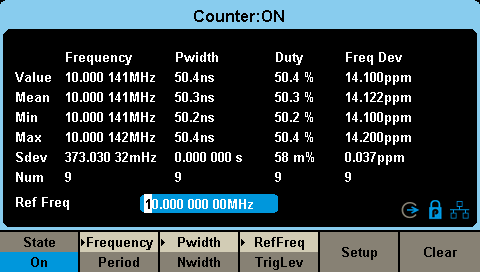

- Yüksek hassasiyetli Frekans Sayacı
- 196 yerleşik rastgele dalga formu
- Dahili Web Sunucusu, web tarayıcısı aracılığıyla cihaz kontrolünü destekler
- Standart arayüzler: USB Host, USB Aygıtı (USBTMC), LAN (VXI-11)
- 4,3 inç LCD ekran

Yüksek Performanslı Örnekleme Sistemi
1GSa/s ve 16 bit örnekleme sisteminden faydalanan SDG1000X Plus, hem zaman alanında hem de genlikte son derece yüksek doğruluk performansına ulaşarak, daha doğru bir şekilde yeniden yapılandırılmış dalga formları ve daha düşük bozulma ile sonuçlanıyor.

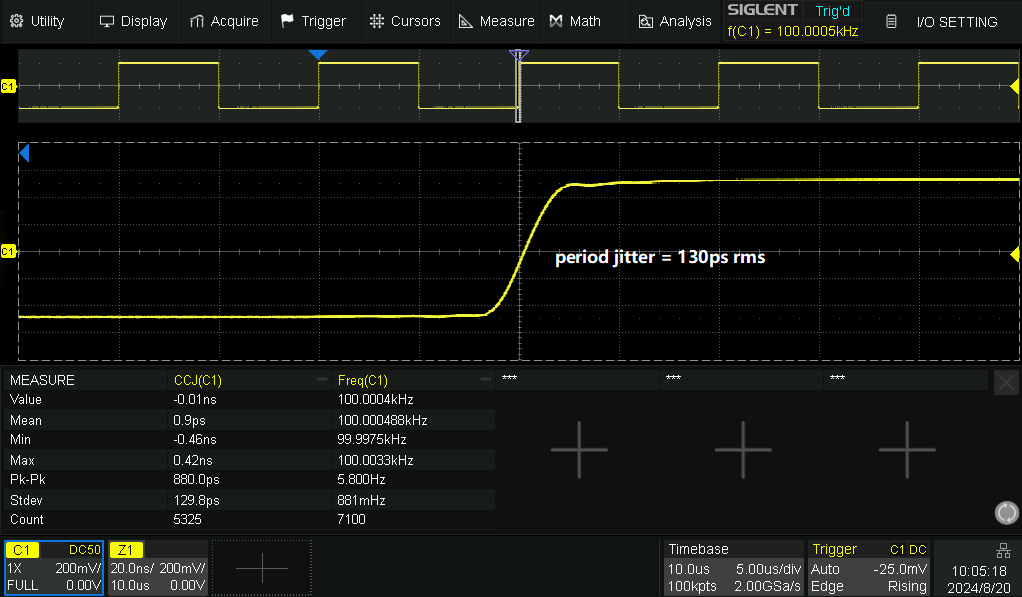

Yenilikçi EasyPulse Teknolojisi
DDS tarafından bir Kare/Darbe dalga formu üretildiğinde, örnekleme hızı çıkış frekansının tam sayı ile ilgili bir katı değilse, bir saatlik titreşim meydana gelir. SDG1000X Plus EasyPulse teknolojisi, DDS tasarımlarındaki bu zayıflığın üstesinden başarıyla gelir ve düşük titreşimli Kare/Darbe dalga formları üretilmesine yardımcı olur.

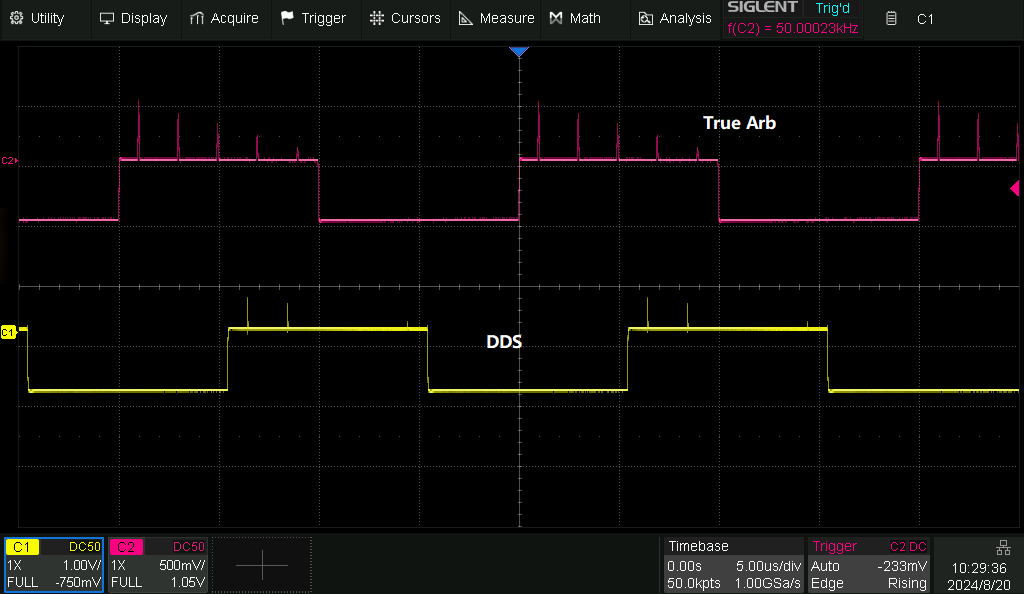

Yenilikçi TrueArb Teknolojisi
Keyfi dalga formları için TrueArb, geleneksel DDS'nin tüm avantajlarına sahip olmakla kalmıyor, aynı zamanda DDS'nin ciddi titreme ve bozulmaya neden olma olasılığını da ortadan kaldırıyor.
TrueArb, rastgele dalga formlarını nokta nokta üretir, hiçbir noktayı atlamaz, böylece dalga formunun tüm ayrıntılarını tanımlandığı şekilde yeniden oluşturabilir.

Güçlü keyfi dalga üretme yeteneği
Çeşitli test ihtiyaçlarını kolayca karşılamak için dizi oynatma işlevi sunar. Maksimum dalga formu depolama derinliği 8 Mpts/kanala ulaşır.

Sıra oynatma işlevi
Her dalga formu için çevrim zamanlarının sayısını ve dalga formu oynatma sırasını kolayca ayarlayın.
Üç çalışma modu: sürekli, seri ve tekli.
Üç tetikleyici kaynağı mevcuttur: "dahili", "harici" ve "manuel"

Dahili çoklu darbe çıkış fonksiyonu

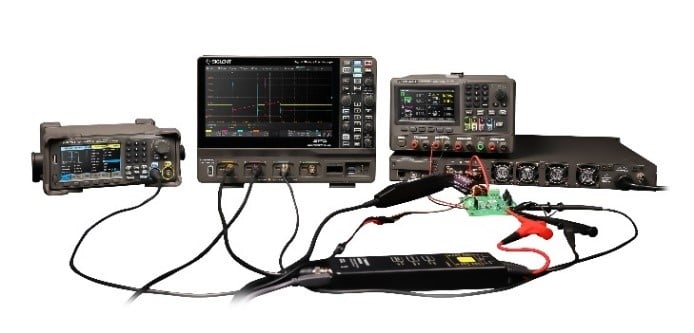

Dahili çift darbe çıkış fonksiyonu, siglent'in osiloskopu ile birleştirildiğinde, ana bilgisayar yazılımına ihtiyaç duymadan güç cihazlarının anahtarlama parametrelerini ve dinamik özelliklerini hızlı bir şekilde ölçebilir.

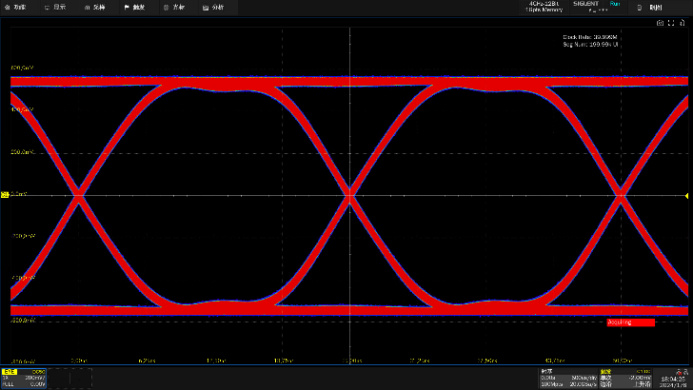

PRBS desen çıktısı
PRBS3 ~ PRBS32 çoklu desen çıkışları sağlar, hız 10 -6 bps ~ 40 Mbps arasında isteğe göre ayarlanabilir ve kenar 10 ns ~ 1us arasında isteğe göre ayarlanabilir.

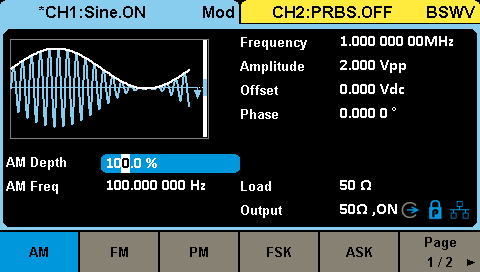

Modülasyon
Yaygın olarak kullanılan AM/DSB-AM/ FM/ PM/ ASK/ FSK/ PSK/ PWM modülasyon yöntemlerini destekleyen zengin modülasyon fonksiyonları.
İsteğe bağlı dahili ve harici modülasyon kaynakları.

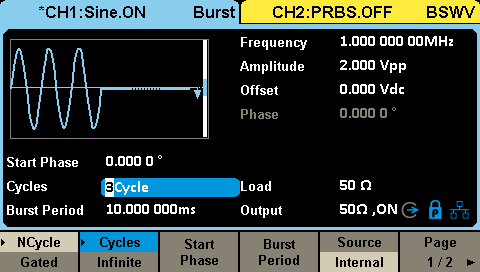

Burst
İki Burst modunu destekler: N döngüsü ve Gating.
Üç tetikleyici kaynağı mevcuttur: dahili, harici ve manuel.

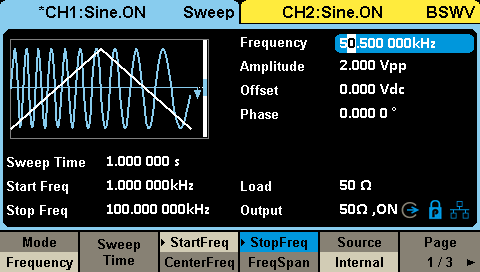

Sweep
Frekans ve genlik olmak üzere iki tarama modunu destekleyerek frekans tarama ve genlik tarama testlerini kolayca uygular.

Süpürme
Frekans ve genlik olmak üzere iki tarama modunu destekleyerek frekans tarama ve genlik tarama testlerini kolayca uygular.

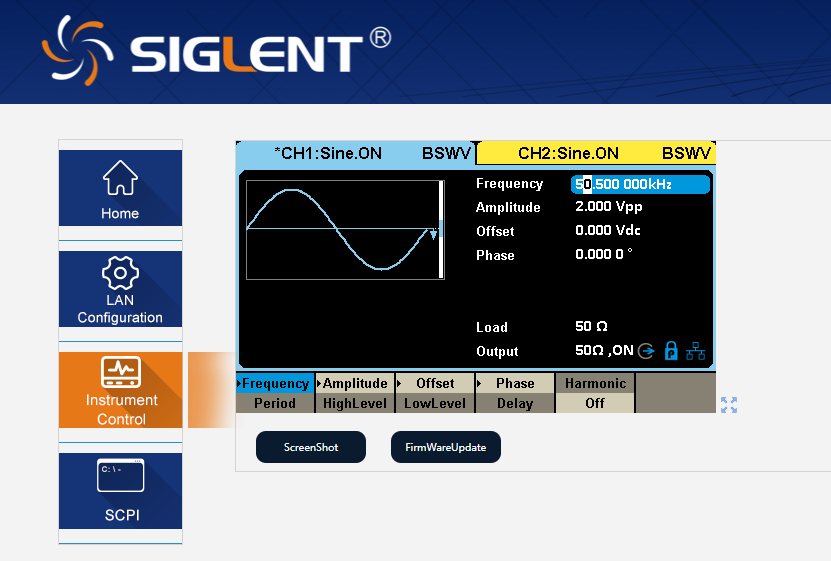

Yerleşik Web Sunucusu
Web tarayıcısı üzerinden cihaz kontrolünü destekler ve test görevlerinin uzaktan tamamlanmasına olanak tanır.
