Siglent SDG1022X Plus, geleneksel DDS jeneratörlerinin sınırlamalarını aşmak için geliştirilmiş hibrit bir yapıya sahiptir. TrueArb mimarisi sayesinde 8 Mpts/Kanal hafıza derinliğindeki keyfi dalga formlarını noktadan noktaya (point-by-point) işleyerek hiçbir veri kaybı veya distorsiyon olmadan aktarır.

Esnek Çift Kanal Yönetimi ve Zengin Modülasyon Birbirinden tamamen bağımsız iki kanalı sayesinde karmaşık test senaryolarında iki farklı sinyali senkronize olarak üretebilir veya kanallar arasında frekans/faz kopyalaması yapabilirsiniz. AM, FM, PM, FSK, ASK, PSK ve PWM gibi standart modülasyonların yanı sıra PRBS (Pseudo-Random Binary Sequence) dizilimi ve harmonize sinyal üretimi modları da entegre olarak gelir.

Modern Bağlantı ve Kolay Kullanım

• 4.3 inç Renkli LCD Ekran: 480x272 çözünürlüklü geniş ekranı ile her iki kanalın dalga formu parametrelerini aynı anda takip etmenizi sağlar.

• WebServer ve Web GUI: Dahili Ethernet (LAN) portu üzerinden cihazı herhangi bir ek yazılıma ihtiyaç duymadan web tarayıcısı üzerinden kontrol edebilirsiniz.

• Entegre Frekans Sayıcı: 200 MHz'e kadar yüksek hassasiyetli dahili frekans sayıcı (counter) içerir.



Teknik Özellikler Tablosu

Parametre	Özellik / Değer
Model	Siglent SDG1022X Plus
Kanal Sayısı	2 Kanal (Tamamen bağımsız)
Maksimum Bant Genişliği	25 MHz (Sinüs/Kare)
Örnekleme Hızı (Sample Rate)	1 GSa/s (DDS), 75 MSa/s (TrueArb)
Dikey Çözünürlük	16-bit
Hafıza Derinliği (Waveform Length)	8 Mpts / Kanal
Frekans Çözünürlüğü	1 µHz
Çıkış Genliği (Amplitude)	2 mVpp – 20 Vpp (HiZ), 1 mVpp – 10 Vpp (50 Ω)
Darbe (Pulse) Frekansı	500 µHz – 12.5 MHz (Minimum Genişlik: 32 ns)
Dahili Dalga Formları	Sinüs, Kare, Ramp, Pulse, Gürültü, PRBS + 196 Dahili Keyfi Dalga Formu
Modülasyon Türleri	AM, DSB-AM, FM, PM, FSK, ASK, PSK, PWM
Taramalar & Patlama (Sweep/Burst)	Lineer / Logaritmik Sweep, Count / Infinite / Gated Burst
Dahili Frekans Sayıcı (Counter)	100 mHz – 200 MHz (7 haneli çözünürlük)
Ekran	4.3 inç TFT-LCD (480 x 272) Touchscreen desteği

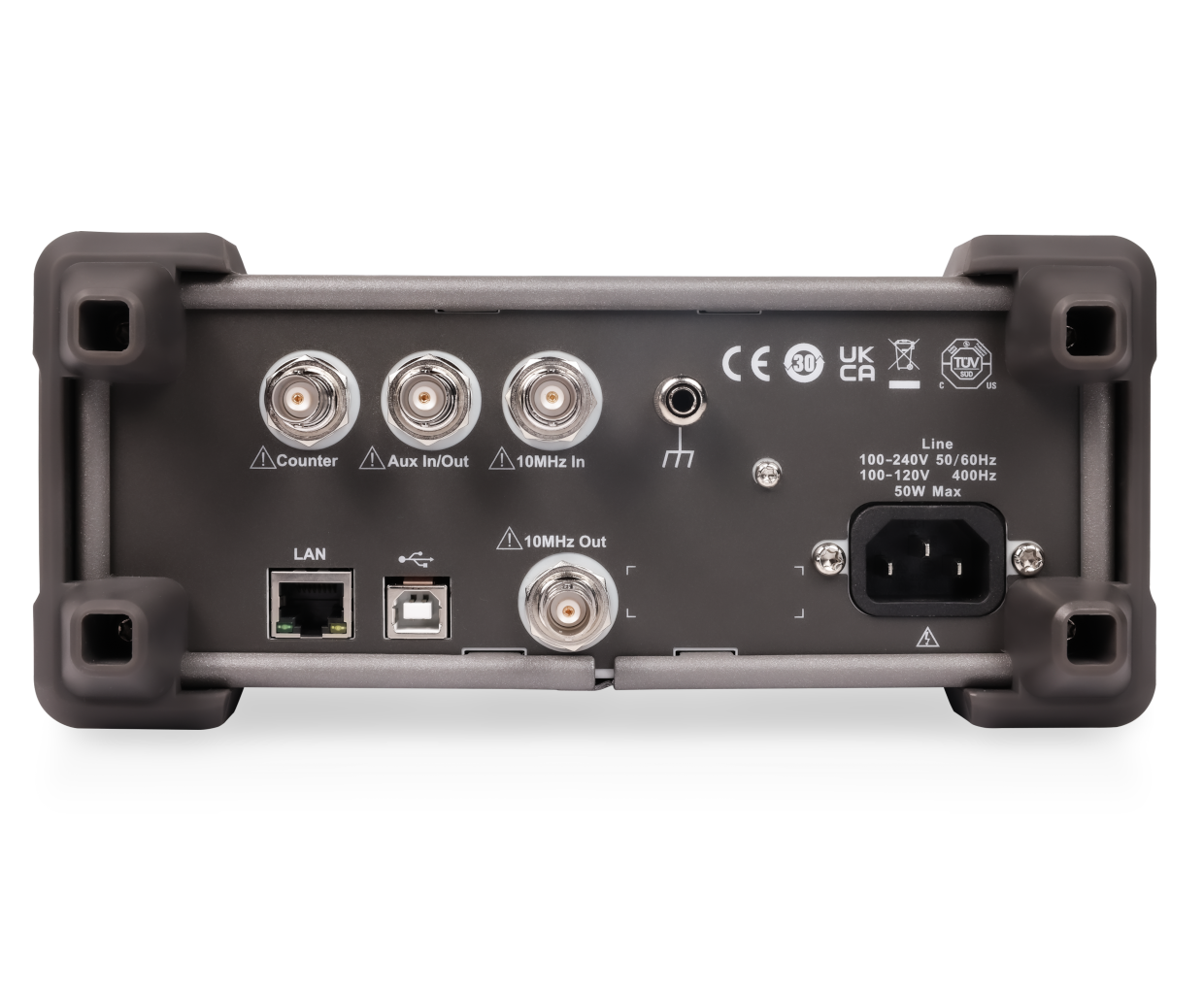

Bağlantı Arayüzleri	USB Host, USB Device, LAN (Ethernet - WebServer destekli)
Boyutlar ve Ağırlık	260 mm x 107 mm x 295 mm / 3.43 kg

 Öne Çıkan Özellikler

• Çift Kanal Bağımsız Çıkış: 25 MHz maksimum bant genişliği ve 20 Vpp maksimum genlik.

• 16-Bit Dikey Çözünürlük & 1 GSa/s Örnekleme: Sinyal detaylarını en yüksek sadakatle üretmek için yüksek çözünürlük.

• TrueArb & EasyPulse Teknolojisi: Düşük jiterli kare/darbe sinyalleri ve 8 Mpts/CH hafıza derinliği ile kesintisiz keyfi dalga formu işleme.

• 196 Dahili Dalga Formu: Geniş hazır kütüphaneye ek olarak EasyWaveX PC yazılımı ile özel sinyal tasarımı.

• Dahili WebServer & LAN: USB Host, USB Device ve Ethernet (LAN) standart arayüzleri ile tam ağ entegrasyonu.

• PRBS ve Çoklu Darbe (Multi-Pulse) Desteği: Güç elektroniği ve yarı iletken testleri için gelişmiş sürüş sinyalleri.

Kullanım Alanları

• Ar-Ge ve Tasarım Laboratuvarları: Dijital, analog ve gömülü sistemlerin tasarım doğrulama testleri.

• Otomotiv Elektroniği & Sürücüler: Motor kontrol üniteleri (ECU) ve sensör simülasyonları.

• Güç Elektroniği: MOSFET/IGBT anahtarlama ve dinamik karakteristik ölçümleri.

• Eğitim ve Üniversiteler: İleri düzey elektrik-elektronik ve haberleşme laboratuvarları.

Kutu İçeriği

• 1 x Siglent SDG1022X Plus Sinyal Jeneratörü

• 1 x Güç Kablosu

• 1 x USB Kablosu

• 1 x BNC Kablosu

• 1 x Hızlı Başlangıç Kılavuzu

• 1 x Kalibrasyon Sertifikası
