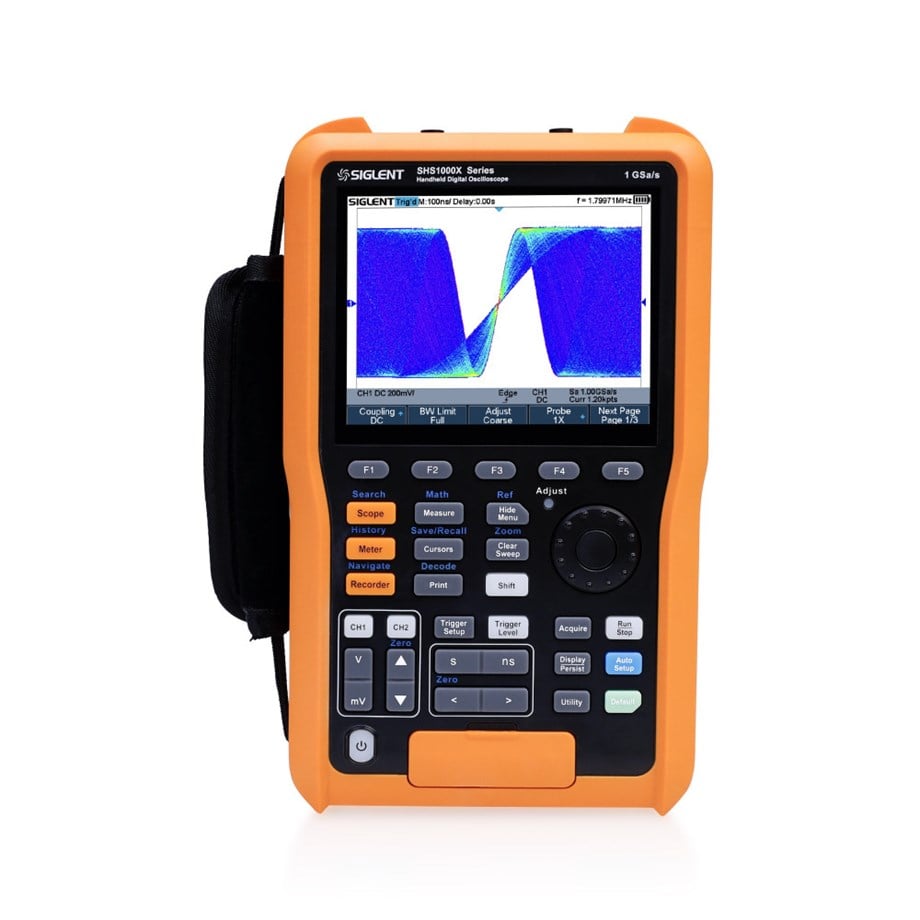

SIGLENT SHS1102X, 100MHz bant genişliğine ve IP51 koruma derecesine sahip CAT III 600 Vrms, CAT II 1000 Vrms iki izole kanala sahip bir el tipi osiloskoptur
Osiloskopa ek olarak, aşağıdaki gibi standart işlevler sunar: 6000 sayım multimetre, veri kaydedici, FFT, tetikleme ve I2C, SPI, UART, CAN ve LIN protokollerinin kodunu çözme.
Ayrıntılı teknik özellikler için lütfen bu sayfanın İndir sekmesinde bulunan veri sayfasına ve kullanım kılavuzuna bakın.
Veri sayfası ve kullanım kılavuzu İngilizce olarak mevcuttur
Ürünle birlikte verilen pilin ortalama kullanım süresi 4 saattir, pil güç adaptörüne bağlandığında cihazın içinde şarj olur. Sahada yoğun kullanım için bir veya daha fazla yedek pil satın alınması önerilir. Birim ağırlığı 1,75 kg.
Standart ekipman dahildir:
- osiloskop
- yumuşak taşıma çantası
- USB kablosu
- 230V güç kaynağı
- 1 x 6900mAh şarj edilebilir lityum pil
- iki pasif osiloskop probu
- multimetre için iki test ucu
- SCD600MA akım ölçümleri için bir adaptör
- SCD10A akım ölçümleri için bir adaptör
- hizli rehber ve belgelendi̇rme
SIGLENT SHS800X ve SHS1000X Önizleme
SIGLENT'in El Tipi Dijital Osiloskopları SHS800X ve SHS1000X modellerini içerir. Her ikisi de 2 analog osiloskop giriş kanalına sahiptir ve 200 MHz ve 100 MHz analog bant genişlikleri, 1 GSa/s maksimum örnekleme hızına sahip tek bir ADC ve 12Mpts bellek derinliğine sahip tek bir bellek modülü mevcuttur. İki kanal etkinleştirildiğinde, her kanal 500 MSa/s örnekleme hızına ve 6 Mpts standart kayıt uzunluğuna sahiptir. Yalnızca tek bir kanal etkinleştirildiğinde, maksimum örnekleme hızı 1 GSa/s ve maksimum kayıt uzunluğu 12 Mpts'dir. Kullanım kolaylığı için, kullanıcı dostu ön panel tasarımı ile en sık kullanılan işlevlere erişilebilir.
SHS800X serisi iki izole olmayan skop kanalına ve bir izole multimetre kanalına sahiptir. SHS1000X serisi, iki osiloskop kanalı, bir multimetre kanalı, güç adaptörü ve USB ana bilgisayar/cihaz portu arasında tam izolasyona sahiptir. Tam izolasyon, kazara kısa devre riskini azalttığı için hem laboratuvar hem de değişken sinyal ölçümü için idealdir. Analog skop girişlerine maksimum voltaj girişi CATIII 600 Vrms, CATII 1000 Vrms'dir. Ve multimetre için maksimum giriş CATIII 600 Vrms, CATII 1000 Vrms'dir.
Modeller ve Temel Özellikler:
|
Ana parametreler:
| Model |
SHS810X |
SHS820X |
SHS1102X |
SHS1202X |
| Bant Genişliği |
100 MHz |
200 MHz |
100 MHz |
200 MHz |
| Örnekleme Hızı (Maks.) |
1 GSa/s |
| Kanallar |
2 analog osiloskop kanalı, 1 multimetre kanalı |
| Bellek Derinliği (Maks.) |
6 Mpts/CH (çift kanal modu)
12 Mpts/CH (tek kanal modu) |
| Dalga Biçimi Yakalama Hızı (Maks.) |
100.000 wfm/s (normal mod), 400.000 wfm/s (sekans modu) |
| Tetikleyici Türleri |
Kenar, Eğim, Darbe Genişliği, Pencere, Runt, Aralık, Bırakma, Desen, Video |
| Seri Tetikleme ve Kod Çözme |
I2C, SPI, UART, CAN, LIN |
| Veri Kaydedici (Kaydedici) |
Örnek Kaydedici. Maksimum örnekleme hızı 25kSa/s, Minimum örnekleme hızı 1Sa/s'dir |
| Ölçüm Kaydedici. Maksimum aralık 10 dakika, Minimum aralık 0,1 saniyedir. Maksimum günlük kaydı öğesi 4'tür |
| I/O |
USB Ana Bilgisayar, USB Aygıt |
Maksimum giriş gerilimi
(Kapsam) |
BNC Sinyali ve Koruyucu Toprak Arasında CAT II 300Vrms
BNC GND ve Koruyucu Toprak Arasında CAT II 30Vrms
CAT II 300Vrms BNC Sinyali ve BNC GND Arasında |
CAT III 600Vrms, CAT II 1000Vrms BNC Sinyali ve Koruyucu Toprak Arasında
CAT III 600Vrms, CAT II 1000Vrms BNC GND ve Koruyucu Toprak Arasında
CAT III 300Vrms BNC Sinyali ve BNC GND Arasında |
| Maksimum giriş Gerilimi (Metre) |
CAT III 300Vrms, CAT II 600Vrms |
CAT III 600Vrms, CAT II 1000Vrms |
| Sonda |
PP510 |
PP215 |
PB925 |
| Ekran |
5.6-inch TFT-LCD (640x480) |
| Ağırlık |
Ambalajsız 1,75 kg. Paket ile 3,5 kg |
|
