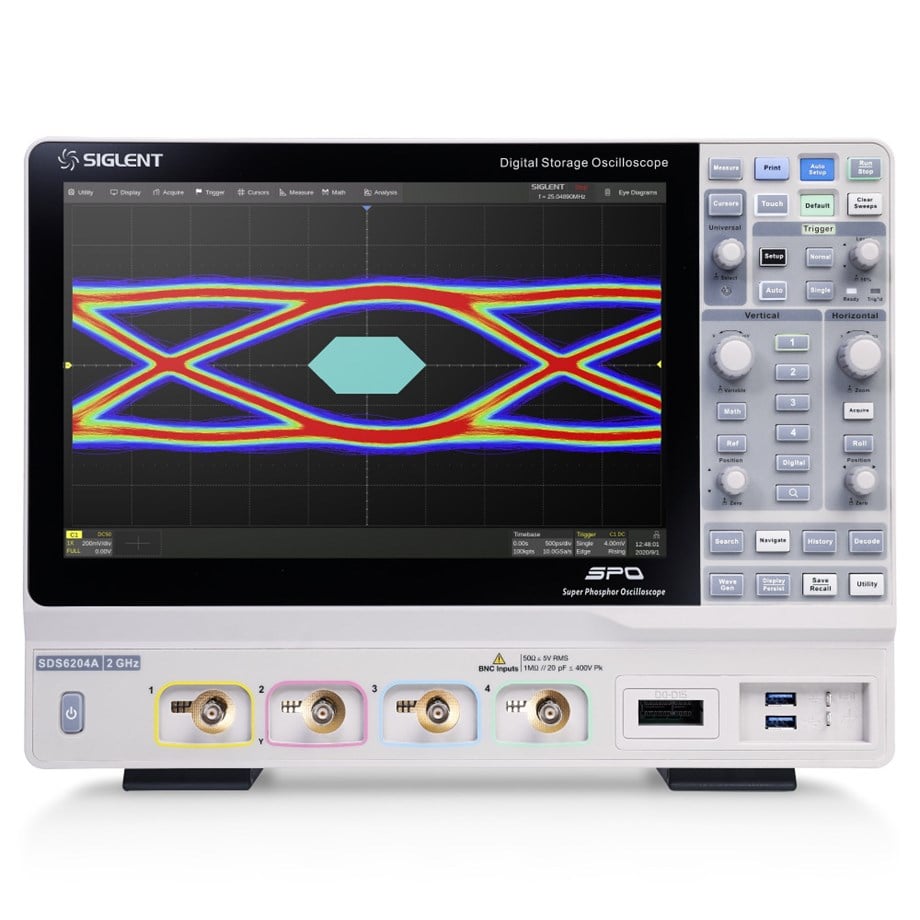

Siglent SDS6054A Osiloskop 500MHz, 4 kanal

Marka : SIGLENT
Fiyat : $0.00  + KDV
KDV Dahil : $0.00

Üretici:SIGLENT

Ürün Kodu:SDS6054A

:

  Teknik Döküman







Siglent SDS6054A Osiloskop 500MHz; 4 kanal; her kanalda 5 GSa/s (10 GSa/s ESR); 500Mpts bellek derinliği; 170.000 wfm/s dalga formu yakalama hızı; 4 MATH izi, 8 Mpts FFT; 12,1" dokunmatik ekran (1280*800)

SIGLENT'in SDS6000A serisi Dijital Depolama Osiloskopları 2 GHz, 1 GHz ve 500 MHz bant genişliklerinde mevcuttur, her kanalda 5 GSa/s (10 GSa/s ESR) örnekleme hızına, 500 Mpts/ch maksimum kayıt uzunluğuna ve 4 analog kanal + 16 dijital kanala kadar karışık sinyal analiz yeteneğine sahiptir.

SDS6000A serisi, 170.000 wfm/s'ye kadar maksimum dalga formu yakalama hızı (normal mod, Sıra modunda 750.000 wfm/s'ye kadar), 256 seviyeli yoğunluk derecelendirme görüntüleme işlevi ve bir renk sıcaklığı görüntüleme modu ile Siglent'in SPO teknolojisini kullanır. Ayrıca yüksek hassasiyetli ve düşük titreşimli yenilikçi bir dijital tetikleme sistemi kullanır. Tetikleme sistemi, seri veri yolu tetiklemesi de dahil olmak üzere çok sayıda güçlü tetikleme modunu destekler. Geçmiş dalga formu kaydı, Arama ve Gezinme işlevleri, Maske Testi, Bode Plot, Güç Analizi ve Göz/Jitter Analizi gibi araçlar, genişletilmiş dalga formu kayıtlarının yakalanmasına, saklanmasına ve analiz edilmesine olanak tanır. Etkileyici bir dizi ölçüm ve matematik yeteneği, 25 MHz keyfi dalga formu jeneratörü seçenekleri ve seri kod çözme de SDS6000A'nın özelliklerindendir. Büyük 12,1'' ekran kapasitif dokunmatik ekran, kullanıcı dostu kullanıcı arayüzü tasarımının eklenmesiyle çoklu dokunma hareketlerini destekler ve çalışma verimliliğini büyük ölçüde artırabilir. Ayrıca fare kontrolünü ve LAN üzerinden uzaktan web kontrolünü de destekler.


Temel Özellikler
- 4 analog kanal, her kanalda 5 GSa/s (10 GSa/s ESR) örnekleme hızı ile 2 GHz'e kadar bant genişliği
- Düşük arka plan gürültüsü, 0,5 mV/div ila 10 V/div dikey ölçekleri destekler
- SPO teknolojisi
  - Dalga formu yakalama hızları 170.000 wfm/sn'ye (normal mod) ve 750.000 wfm/sn'ye (sekans modu) kadar
  - 256 seviyeli yoğunluk derecelendirmesi ve renk sıcaklığı görüntüleme modlarını destekler
  - 500 Mpts Tüm 4 kanal için toplam kayıt uzunluğu
  - Dijital tetik sistemi
- Akıllı tetikleyici: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay ve Video (HDTV destekli). Bölge Tetikleme, gelişmiş tetiklemeyi basitleştirir

- Seri veri yolu tetikleme ve kod çözücü, I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MILSTD-1553B, SENT ve Manchester protokollerini destekler
- Segmentli alım (Sequence) modu, maksimum kayıt uzunluğunu kullanıcı tarafından belirlenen tetikleme koşullarına göre birden fazla segmente bölerek (80.000'e kadar), segmentler arasında çok küçük bir ölü zaman bırakarak nitelikli olayı yakalar
- Geçmiş dalga biçimi kaydı (Geçmiş) işlevi, maksimum kaydedilen dalga biçimi uzunluğu 80.000 karedir
- 50'den fazla parametrede otomatik ölçümler, histogram, track, trend, Gating ölçümü ve Math, History ve Ref ölçümleri ile istatistikleri destekler
- 4 Matematik izi (8 Mpts FFT, toplama, çıkarma, çarpma, bölme, integral, diferansiyel, karekök, vb.), formül düzenleyiciyi destekler
- Arama, Gezinme, Dijital Voltmetre, Sayaç, Dalga Biçimi Histogramı, Bode çizimi, Güç Analizi ve Göz/Jitter Analizi gibi bol miktarda veri analizi işlevi
- Yüksek Hızlı donanım tabanlı Ortalama, Yüksek Çözünürlük; Kullanıcı tanımlı maskeler oluşturmak için Maske Düzenleyici aracı ile Yüksek Hızlı donanım tabanlı Maske Testi işlevi
- 16 dijital kanal (isteğe bağlı)
- 25 MHz fonksiyon / keyfi dalga formu jeneratörü, dahili çoklu önceden tanımlanmış dalga formları
- 1280*800 çözünürlüğe sahip geniş 12,1" TFT-LCD ekran; Kapasitif dokunmatik ekran çoklu dokunma hareketlerini destekler
- Arayüzler şunları içerir: USB Ana Bilgisayarlar, USB Aygıtı (USBTMC), LAN(VXI-11/Telnet/Soket, mikro SD kart, Pass/Fail, Tetikleme Çıkışı, HDMI
- Dahili web sunucusu, bir web tarayıcısı kullanarak LAN portu üzerinden uzaktan kontrolü destekler. SCPI uzaktan kumanda komutlarını destekler. Harici fare ve klavye desteği


Modeller ve Temel Özellikler:




Model  SDS6204A  SDS6104A  SDS6054A
Analog kanallar 4 + EXT
Bant Genişliği 2 GHz 1 GHz 500 MHz
Örnekleme hızı (Maks.) 5 GSa/s (10 GSa/s ESR) @ each channel
Bellek derinliği (Maks.) 500 Mpts/ch (tek kanallı) 250 Mpts/ch (çift kanallı) 125 Mpts/ch (3 veya 4 kanallı)
Dalga biçimi yakalama hızı (Maks.) Normal mod: 170.000 wfm/s; Sekans modu: 750.000 wfm/s
Dikey çözünürlük 8 bit, Hi-Res modunda 16 bite kadar
Tetikleyici tipi Kenar, Eğim, Darbe genişliği, Pencere, Runt, Aralık, Bırakma, Desen, Video, Nitelikli, N'inci kenar, Kurulum/tutma, Gecikme, Seri
Seri tetikleme ve kod çözme Standart: I2C, SPI, UART, CAN, LIN İsteğe bağlı: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (yalnızca kod çözme)
Ölçüm 50'den fazla parametre , istatistik, histogram, trend ve izleme desteklenir
Matematik 4 iz 8 Mpts FFT, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex, 10x, ln, lg, Interpolation, MaxHold, MinHold. Formül düzenleyiciyi destekler
Veri analizi Arama, Gezinme, Geçmiş, Maske Testi, Dijital Voltmetre, Sayaç, Dalga Biçimi Histogramı, Bode çizimi ve Güç Analizi, Göz/Jitter Analizi
Dijital kanal (isteğe bağlı) 16 kanallı; 1 GSa/s'ye kadar maksimum örnekleme hızı; 50 Mpts'ye kadar kayıt uzunluğu
Dalga biçimi üreteci (isteğe bağlı) Tek kanallı harici USB izole dalga formu jeneratörü, 25 MHz'e kadar frekans, 125 MSa/s örnekleme hızı, 16 kpts dalga formu belleği
I/O USB 3.0 Ana Bilgisayar x2, USB 2.0 Ana Bilgisayar x2, USB 2.0 Aygıt, LAN, mikro SD kart, HDMI, Harici tetikleyici, Yardımcı çıkış (TRIG OUT, PASS/FAIL)
Prob (Standart) SP3050A, 500 MHz, her kanal için 1 prob verilir
Ekran 12,1" kapasitif dokunmatik ekranlı TFT-LCD (1280*800px)







Standart Aksesuarlar Miktar
USB kablosu 1
Hızlı başlangıç 1
Pasif prob (SP3050A) 1/channel
Kalibrasyon sertifikası 1
Kablosuz fare 1
Güç kablosu 1







Opsiyonel Aksesuarlar Part No.
Dalga biçimi üreteci (yazılım) SDS6000Pro-FG
25 MHz izole USB fonksiyon/arbitrary dalga formu jeneratörü SAG1021I
16 dijital kanal (yazılım) SDS6000Pro-16LA
16 kanallı mantık probu SPL2016
Güç Analizi (yazılım) SDS6000Pro-PA
Güç Analizi deskew fikstürü DF2001A
Göz Diyagramı/Jitter Analizi (yazılım) SDS6000Pro-EJ
I2S tetikleme ve kod çözme (yazılım) SDS6000Pro-I2S
MIL-STD-1553B tetikleme ve kod çözme (yazılım) SDS6000Pro-1553B
FlexRay tetikleme ve kod çözme (yazılım) SDS6000Pro-FlexRay
CAN FD tetikleme ve kod çözme (yazılım) SDS6000Pro-CANFD
SENT tetikleme ve kod çözme (yazılım) SDS6000Pro-SENT
Manchester kod çözme (yazılım) SDS6000Pro-Manch
500 MHz ila 1 GHz bant genişliği yükseltmesi (yazılım) SDS6000-4BW10
1 GHz'den 2 GHz'e bant genişliği yükseltme (yazılım) SDS6000-4BW20
STB3 demo sinyal kaynağı STB3
Yüksek hızlı aktif prob  SAP1000, SAP2500
Yüksek gerilim probu HPB4010
Yüksek hızlı diferansiyel prob SAP2500D
Yüksek gerilim diferansiyel probu DPB1300/DPB4080/DPB5150/DPB5150A/DPB5700/DPB5700A
Akım probu CPL5100/CP4020/CP4050/CP4070/CP4070A/CP5030/CP5030A/CP5150/CP5500
Raf Montaj Kiti SDS6000-RMK
Çanta BAG-S2
