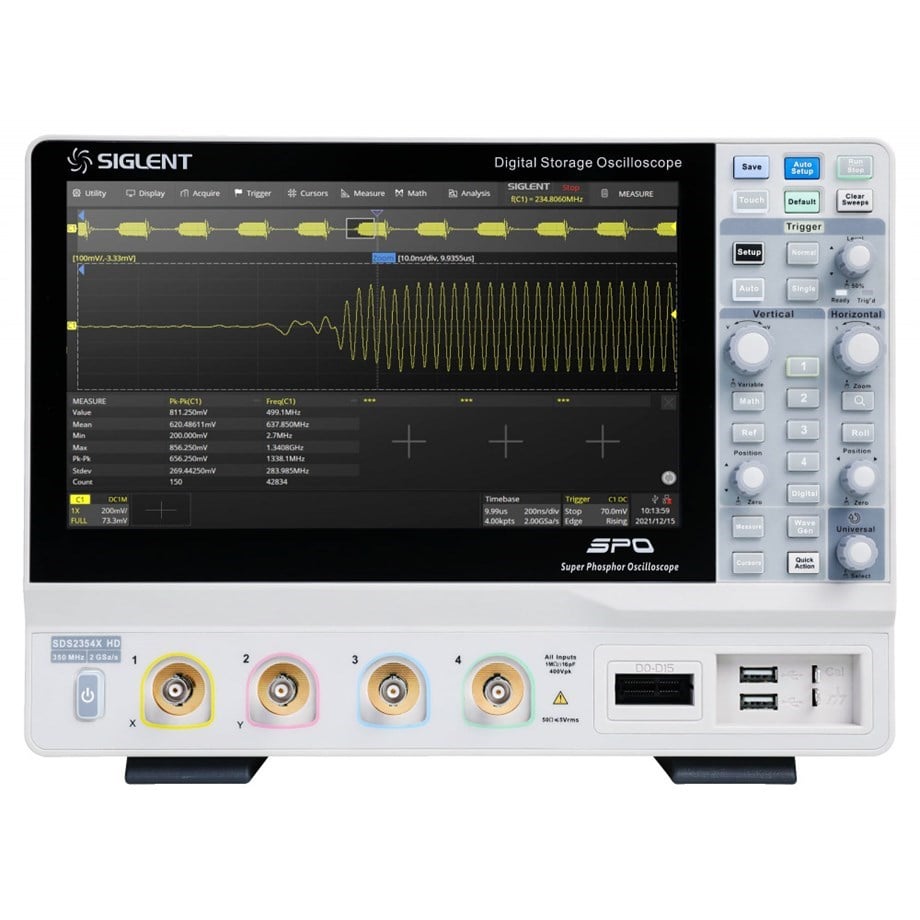

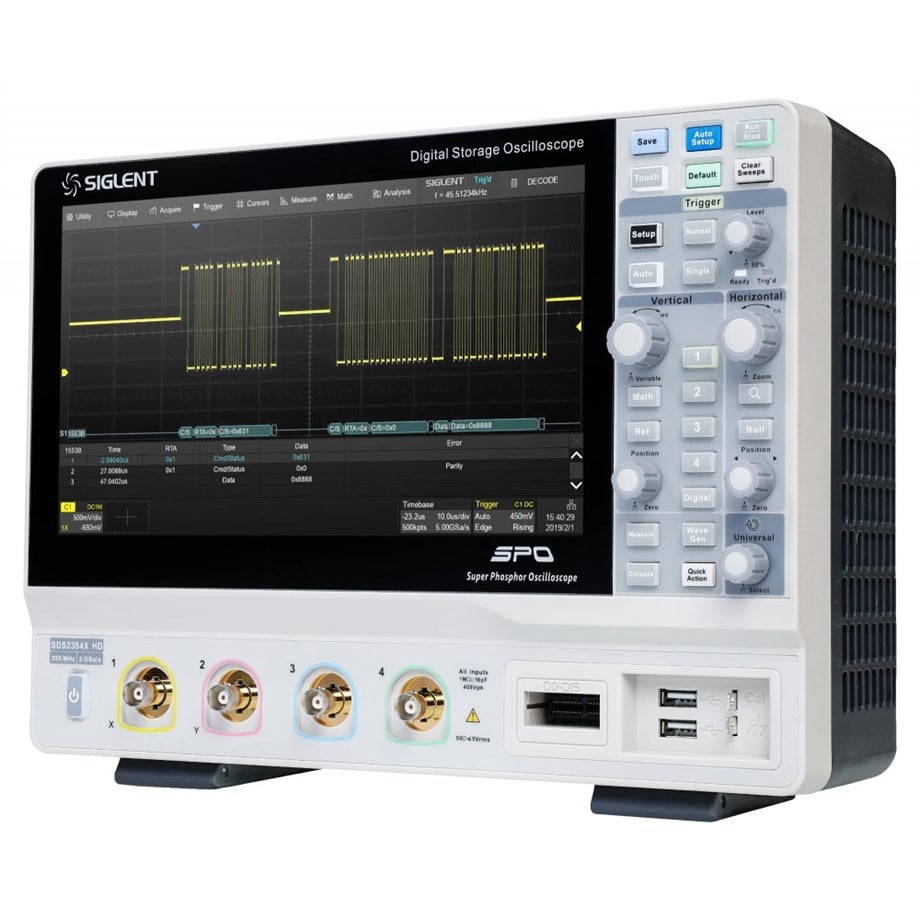

SIGLENT SDS2354X HD, 350MHz bant genişliğine, 4 analog kanala ve 12-bit dikey çözünürlüğe sahip bir dijital osiloskoptur.
2GSa/sn örnekleme hızı ve 200Mpts bellek derinliği, onu çoğu elektronik ve güç elektroniği uygulaması için son derece etkili bir araç haline getirir.

SIGLENT'in SDS2000X HD serisi yüksek çözünürlüklü dijital depolama osiloskopları, 2 GSa/s, 12-bit Analog-Dijital Dönüştürücüler ve mükemmel gürültü tabanı performansına sahip ön uçlara dayanmaktadır. Bunlar 100 MHz, 200 MHz, 350 MHz bant genişliklerinde mevcuttur ve 500 MHz'e yükseltilebilir, maksimum 200 Mpts/ch kayıt uzunluğuna sahiptir ve 4 analog kanal + 16 dijital kanal karışık sinyal analiz yeteneği gösterir.

Standart ekipman dahildir:
1x USB kablosu
1x Hızlı başlangıç kılavuzu
4x Pasif prob 500 MHz
1x Kalibrasyon Sertifikası
1x Kablosuz fare
1x Güç kablosu

SDS2000X HD serisi, 100.000 wfm/s'ye kadar maksimum dalga formu yakalama hızı (normal mod, Sıra modunda 500.000 wfm/s'ye kadar), 256 seviyeli yoğunluk derecelendirme görüntüleme işlevi ve bir renk sıcaklığı görüntüleme modu ile Siglent'in SPO teknolojisini kullanır. Ayrıca yüksek hassasiyetli ve düşük titreşimli yenilikçi bir dijital tetikleme sistemi kullanır. Tetikleme sistemi, seri veri yolu tetiklemesi de dahil olmak üzere çok sayıda güçlü tetikleme modunu destekler. Geçmiş dalga formu kaydı, Arama ve Gezinme işlevleri, Maske Testi, Bode Plot, Güç Analizi ve Histogram gibi araçlar, genişletilmiş dalga formu kayıtlarının yakalanmasına, saklanmasına ve analiz edilmesine olanak tanır. Etkileyici bir dizi ölçüm ve matematik yeteneği, 25 MHz keyfi dalga formu jeneratörü seçenekleri ve seri kod çözme de SDS2000X HD'nin özelliklerindendir.

Geniş 10.1'' ekran kapasitif dokunmatik ekran, kullanıcı dostu kullanıcı arayüzü tasarımının eklenmesiyle çoklu dokunma hareketlerini destekler ve çalışma verimliliğini büyük ölçüde artırabilir. Ayrıca fare kontrolünü ve LAN üzerinden uzaktan web kontrolünü de destekler.
