Teknik Döküman / Datasheet
Ürün Genel Bakışı

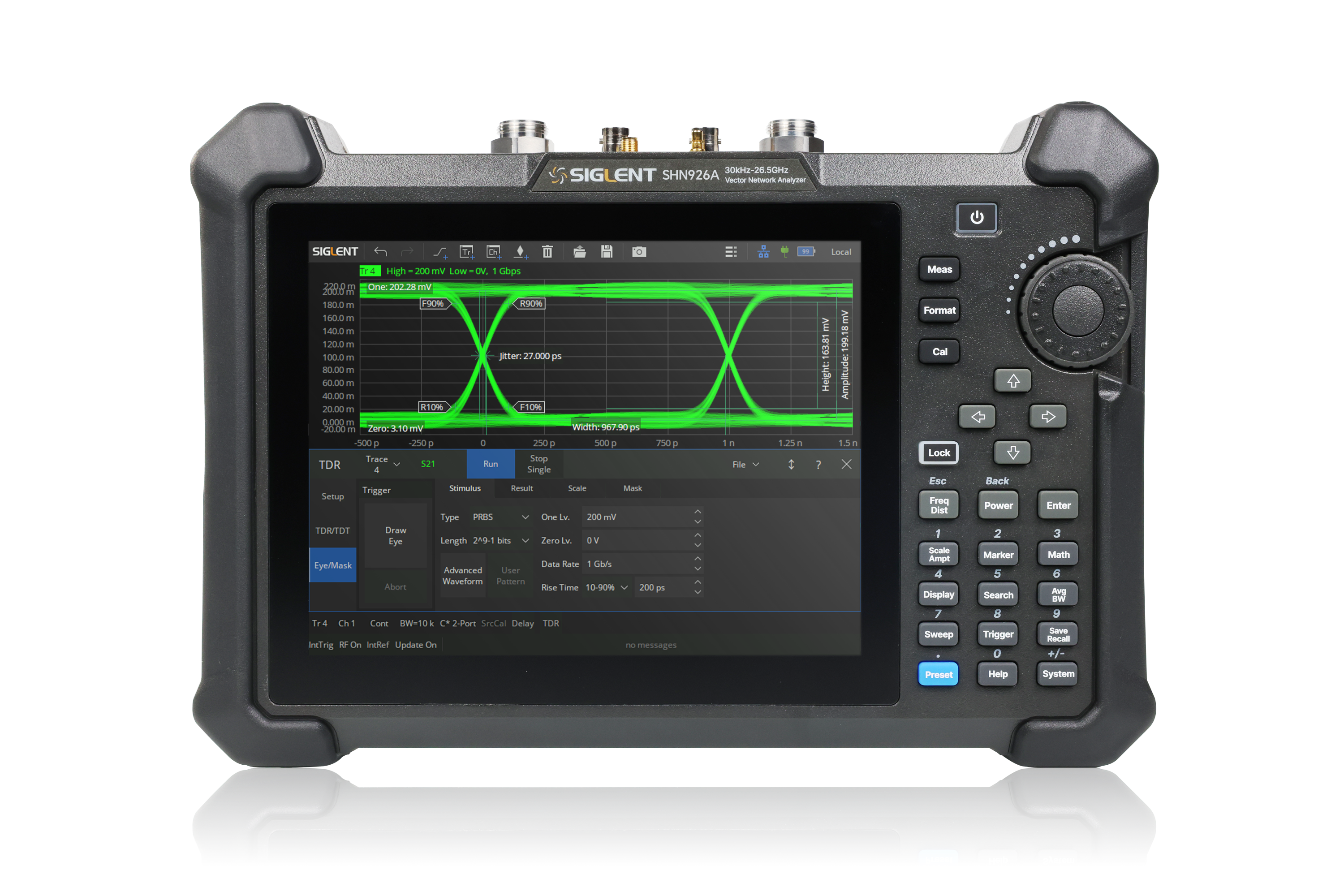

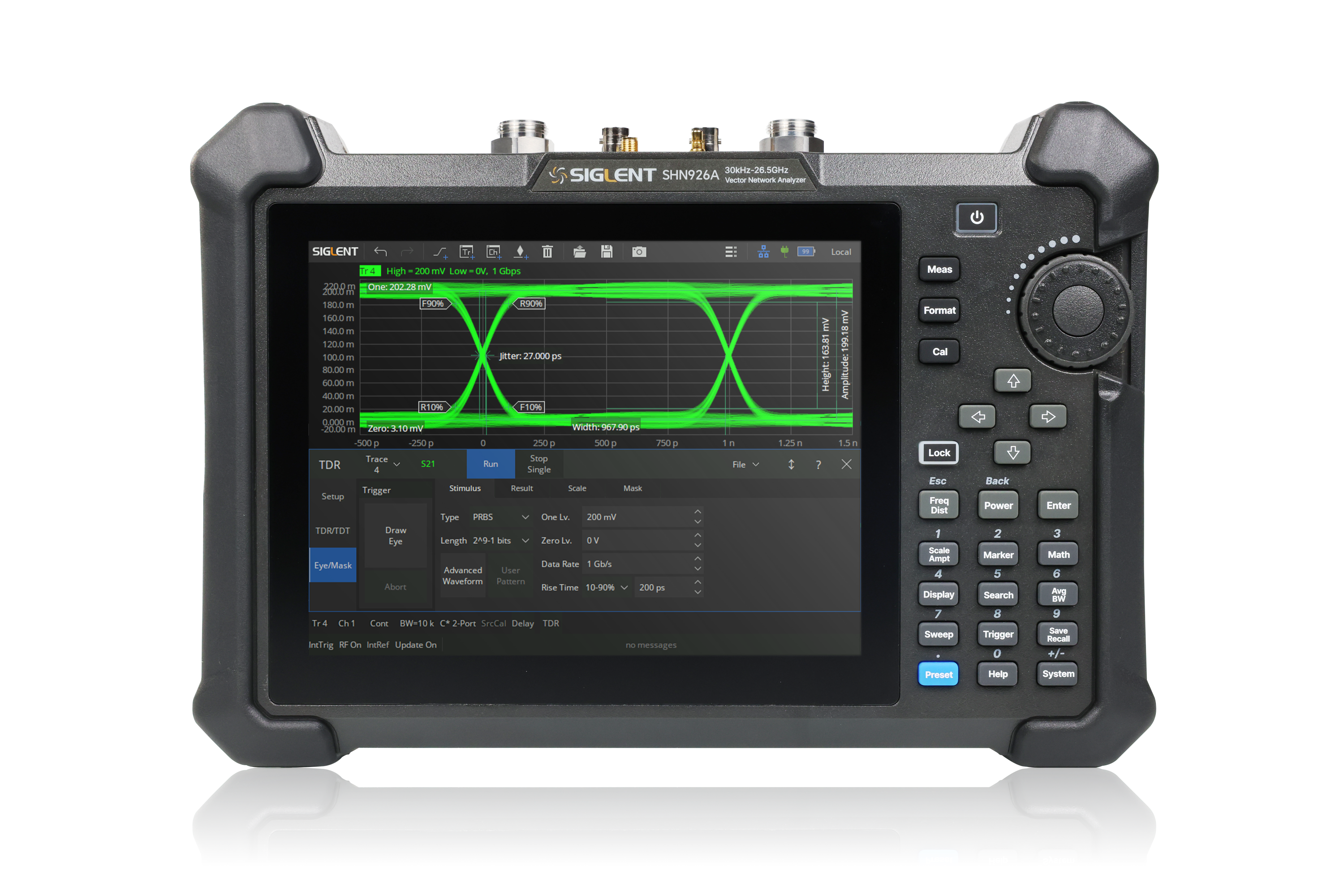

26,5 GHz'e kadar frekans aralığına sahip SHN900A serisi taşınabilir vektör ağ analizörü, vektör ağ analizi, zaman alanı analizi, spektrum analizi ve standart kablo ve anten analizini bir araya getirir. Ar-Ge, üretim, bakım ve iletişim, anten baz istasyonları ve otomotiv elektroniğinde RF bileşenlerinin, kablolarının ve sistemlerinin taşınabilir ve esnek testleri için özel olarak tasarlanmıştır.
SHN900A, karmaşık RF ölçümleri için taşınabilir ve kullanımı kolay bir tasarım sunar. SHN900A, dahili DC gerilim öngerilimi, gelişmiş TDR ölçümleri, darbe ölçümleri, geçme-kalma limit testi ve eksiksiz S parametreleri içeren bir kablo ve anten test cihazı olarak kullanılabilir. SHN900A, 4 saatlik pil ömrü ve bu karmaşık ortamlara uygun mekanik bir paketle, sahada ve hatta kullanım için son derece entegre, çok modlu bir RF test sistemidir.
Temel Özellikler
- Frekans Aralığı: 30 kHz~ 14 / 20 / 26.5 GHz ( üç farklı model )
- Frekans çözünürlüğü: 1 Hz
- Seviye çözünürlüğü: 0,01 dB
- IFBW Aralığı: 10 Hz~3 MHz
- Dinamik Aralık: 110 dB (tip.)
- Standart CAT/DTF Ölçümü
- Harici ölçülen nesneler için standart Bias-T
- Standart GPS, Zaman ve Konum Bilgisi Kaydetme
- Tipik çalışma süresi 4 saat, 3,2 kg net ağırlık, 8,4 inç Çoklu Dokunmatik Ekran
- Ölçüm türleri: Saçılma parametresi ölçümü, diferansiyel parametre ölçümü, alıcı ölçümü, zaman alanı parametre analizi, limit testi, dalgalanma testi, empedans dönüşümü, fikstür simülasyonu, adaptör çıkarma/takma, gelişmiş zaman alanı parametre analizi (TDR), spektrum analizi, frekans ofseti, skaler karıştırıcı ölçümü, darbe ölçümü
Sahada Daha İyi Performans Gösterin
SHN900A, tasarımında en üst düzey taşınabilirlik ve kullanım kolaylığı hedeflenmiş olup, esnek ve basit kullanım yöntemleri sunar. SHN900A, yüksek entegrasyon özellikleriyle tasarlanmıştır. Makinenin tüm ağırlığı 3,2 kg'dan az ve boyutları 310 mm × 215 mm × 78,5 mm'dir. 4 saate kadar pil ömrüne sahip Li-ion pillerle çalışır; bu da dış mekan, dar alan ve havadan çalışma gibi karmaşık ortamlar için daha uygundur.
Vektör Ağ Analizörü (Standart)
110 dB'ye varan dinamik aralığıyla SHN900A, birçok yüksek dinamik aralıklı test ihtiyacını karşılayabilir. Düşük iz gürültüsü, test doğruluğunu büyük ölçüde artırır ve kullanıcının hassas ölçüm ihtiyacını karşılar. SHN900A, saçılma parametresi/diferansiyel parametre ölçümü, TDR, VSWR, port eşleştirme hata ayıklama, ekleme kaybı ölçümü, kule amplifikatör hata ayıklama, kablo arıza tespiti, Smith grafiği, darbe ölçümü vb. özellikleri destekler.
Kablo ve Anten Analizi (Standart)
SHN900A'nın CAT modu, RF ve mikrodalga iletim sistemlerinin elektriksel performansını doğrular ve sorunlarını giderir ve anten sistemlerinin kurulumu ve bakımı, kablolarda arıza mesafesi (DTF) ölçümleri, tek portlu kablo kaybı ölçümleri ve anten eşleştirme ölçümleri gibi görevler için idealdir.
Spektrum Analizi (SHN900-SA) ( opsiyonel )
Spektrum analiz modu, kanal gücü, bitişik kanal güç oranı (ACPR) ve kullanılan bant genişliği gibi parametrelerin ölçümünü destekler. Marker → SA, S parametrelerinin belirli frekans noktalarında spektrumun hızlı bir şekilde görüntülenmesini sağlayarak sinyal arama ve analizini daha kolay hale getirir. Basit ve anlaşılır kurulum kutuları, test sürecini basitleştirir ve bir dizi standartlaştırılmış, tekrarlayan ölçüm, hatasız ve hızlı bir şekilde gerçekleştirilebilir. Bu da insan hatasını ortadan kaldırmaya ve kullanıcının en başından doğru ölçümleri yapmasına yardımcı olur.
Zaman Alanı Analizi (SHN900-TDA) ( Opsiyonel )
TDA, zaman alanı dönüşümünü, pencerelemeyi, birleştirmeyi, etiketlemeyi ve geçitlemeyi destekler; bu da cihazın hem zaman alanı hem de frekans alanı perspektiflerinden karakterize edilmesine yardımcı olur; örneğin, geçitleme işlevi aracılığıyla istenen zaman alanı yanıtını filtreleme ve pencereleme işlevi aracılığıyla aşma ve çınlamayı azaltma.
Gelişmiş Zaman Alanı Analizi (SHN900-TDR) ) ( Opsiyonel )
TDR, sıradan frekans alanı analizine kıyasla zaman alanı yansıması, iletim analizi ve göz diyagramı simülasyon analizi işlevleri sağlar; arıza noktasını hızlı bir şekilde bulabilir, arıza türünü belirleyebilir, simüle edilmiş göz diyagramları oluşturmak için yerleşik sanal kod üretecini kullanabilir, titreşim enjeksiyon işleviyle giriş sinyalinin titreşimle sinyal iletimi üzerindeki etkisini simüle edebilir.
GPS Konumlandırma ve Kayıt (Standart)
GPS fonksiyonuyla birleştirilen SNA serisi taşınabilir vektör ağ analizörü, parazit kaynaklarının yerini hızla tespit edebilir. Kayıt ve oynatma fonksiyonuyla birlikte, kullanıcıların spektrum, kanal gücü ve bitişik kanal güç oranı ölçüm sonuçlarını birden fazla belirli konumda kaydetmelerine, parazit sinyallerini belirleyip bulmalarına ve çeşitli uygulamaların ihtiyaçlarını daha iyi karşılamalarına yardımcı olabilir.
Doğru Kalibrasyon ve Ölçüm ( Opsiyonel )
Ağ analizörünün doğruluğu kalibrasyonla yakından ilişkilidir. SHN900A, SOLT, SOLR, TRL, Tepki, Gelişmiş Tepki vb. kalibrasyon yöntemlerini destekler. Çeşitli kalibrasyon bileşenleriyle uyumludur, kullanıcı tanımlı kalibrasyon kitlerini destekler ve farklı arayüz tiplerine sahip cihazların test edilmesini kolaylaştırır. SHN900A, empedans dönüştürme, fikstür simülasyonu, adaptör çıkarma/takma vb. işlemleri destekler.
Ayarlanabilir Diferansiyel/Tek Uçlu TDR Probları ( Opsiyonel )
Devre kartları ve kablolar gibi elektronik bileşenlerin empedansını ölçerken, eşit olmayan aralıklar, test sırasında uygun test probları ve bağlantı elemanlarının üretilmesini gerektirir. Bu ayarlanabilir prob (ASP-18/26, ADP18/26) ile, test problarının aralığı, dahili ayar tekerleği aracılığıyla 0 mm ile 6,5 mm arasında ayarlanabilir, böylece test hızlı bir şekilde gerçekleştirilebilir.
