Teknik Döküman / Datasheet
Ürün Genel Bakışı

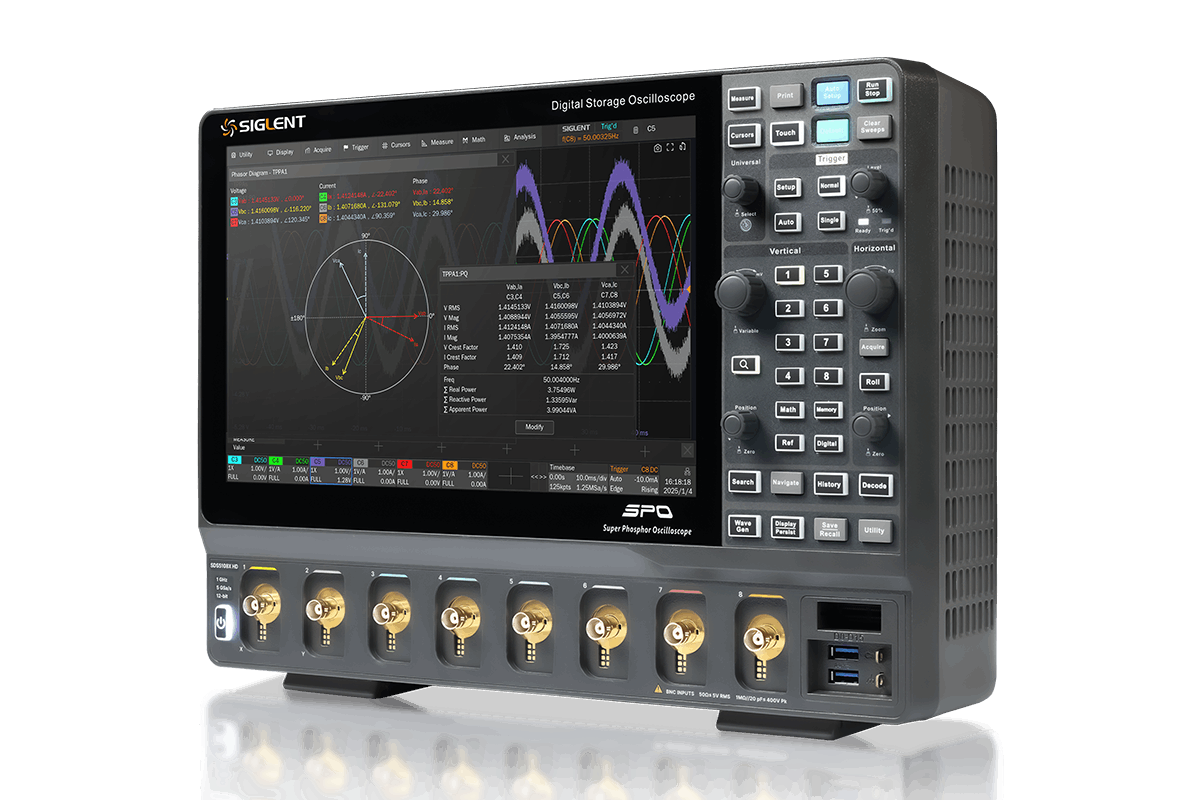

Çok kanallı uygulamalar için 12 bit çözünürlük, ultra düşük gürültü ve hassas ölçümlerle 8 kanalı destekler. SDS5000X HD, 4, 6 ve 8 kanal, 350 MHz, 500 MHz ve 1 GHz bant genişlikleri, 5 GSa/s örnekleme hızı ve 2,5 Gpts/kanal maksimum kayıt uzunluğu olarak mevcuttur. Siglent SPO teknolojisi, 256 seviyeli yoğunluk derecelendirmesiyle 650.000 wfm/s yakalama hızı sağlar. Dijital tetikleyici yüksek hassasiyet, düşük titreme özelliklerine sahiptir ve akıllı tetikleyicileri, seri kod çözmeyi destekler. Geçmiş dalga formu kaydı, Arama ve Gezinme işlevleri, Maske Testi, Bode Grafiği, Güç Analizi gibi araçlar, genişletilmiş dalga formu kayıtlarının yakalanmasına, depolanmasına ve analiz edilmesine olanak tanır. Etkileyici bir dizi ölçüm ve matematik yeteneğinin yanı sıra seri kod çözme de bunların özelliklerindendir. SDS5000X HD, 12.1' kapasitif dokunmatik ekrana sahip olup, çoklu dokunmatik hareketleri destekliyor ve kullanıcı dostu kullanıcı arayüzü tasarımıyla operasyonel verimliliği büyük ölçüde artırabiliyor.
Temel Özellikler
- SDS5000X HD için 8/6/4 analog kanal
- 5 GSa/s'ye kadar örnekleme hızıyla 1 GHz'e kadar bant genişliği
- 12 bitlik ADC
- Düşük gürültü tabanı: 1 GHz bant genişliğinde 140 μVrms (tipik)
- SPO teknolojisi
- Normal modda 160.000 wfm/s'ye ve sıralı modda 650.000 wfm/s'ye kadar dalga formu yakalama oranları
- 256 seviyeli yoğunluk derecelendirmesini ve renk sıcaklığı görüntüleme modlarını destekler
- 2,5 Gpts/ch'ye kadar dalga formu uzunluğu
- Dijital tetikleme sistemi
- Akıllı tetikleyici: Kenar, Eğim, Darbe, Pencere, Kısa, Aralık, Düşüş, Desen, Nitelikli, N'inci kenar, Kurulum/tutma, Gecikme ve Video (HDTV desteklenir). Bölge Tetikleyicisi gelişmiş tetiklemeyi basitleştirir
- Seri veri yolu tetikleme ve kod çözücü, I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester ve ARINC429 dahil olmak üzere protokolleri destekler
- Kullanıcı tarafından belirlenen tetikleme koşullarına göre maksimum kayıt uzunluğunu birden fazla segmente (170.000'e kadar) bölen ve segmentler arasında nitelikli olayı yakalamak için çok küçük bir ölü zaman bırakan segmentli edinim (Sıra) modu
- Geçmiş dalga formu kaydı (History) fonksiyonu, kaydedilen maksimum dalga formu uzunluğu 170.000 karedir
- 60'tan fazla parametrede otomatik ölçümler, histogram, izleme, trend, gating ölçümü ve Matematik, Geçmiş ve Bellek izlerinde ölçümlerle istatistikleri destekler
- 8 Matematik izi (8 Mpts FFT, Filtre, toplama, çıkarma, çarpma, bölme, integral, diferansiyel, karekök, vb.), formül düzenleyiciyi destekler
- Arama, Gezinme, Dijital Voltmetre, Sayıcı, Dalga Formu Histogramı, Bode grafiği, Güç Analizi ve Çift Darbe Testi gibi bol veri analizi işlevleri
- Yüksek Hızlı donanım tabanlı Ortalama, Yüksek Çözünürlüklü; Kullanıcı tanımlı maskeler oluşturmak için Maske Düzenleyici aracıyla Yüksek Hızlı donanım tabanlı Maske Testi işlevi
- 16 dijital kanal
- Harici 50 MHz dalga formu üreteci desteklenir
- 1280 * 800 çözünürlüğe sahip büyük 12,1 inç TFT-LCD ekran; Kapasitif dokunmatik ekran çoklu dokunmatik hareketleri destekler
- Arayüzler şunları içerir: 2x USB Host 3.0, USB 2.0 Host, USB 3.0 Cihazı (USBTMC), 1000M LAN, HDMI, Harici Tetikleyici Girişi, Aux Çıkışı (Geçti/Kaldı, Tetikleyici Çıkışı), 10 MHz Giriş, 10 MHz Çıkış
- Dahili web sunucusu, bir web tarayıcısı kullanarak LAN portu üzerinden uzaktan kontrolü destekler. SCPI uzaktan kontrol komutlarını destekler. Harici fare ve klavyeyi destekler.
Güçlendirme Sırası Analizi
Modern elektronik sistemler, başlatma ve çalıştırma işlemleri birbiriyle çakışabilen çeşitli yonga ve modüller içerir. Güçlendirme sırası testi, farklı devre modüllerinden gelen sinyallerin çakışmaları önlemek ve sistem kararlılığını garanti altına almak için doğru zamanlamayı takip etmesini sağlar. Örneğin, iletişim sistemlerindeki hatalı güçlendirme sıraları veri aktarım hatalarına yol açabilir. Devre karmaşıklığı arttıkça, güçlendirme testinin zorlukları da artar. SDS5000X HD, ilgili tüm sinyallerin tüm güçlendirme sürecini tek bir veri toplama işleminde yakalayarak ölçüm süresini kısaltır, verimliliği artırır ve tekrarlanan testlerden kaynaklanan hataları en aza indirir. 8 güç hattına sahip karmaşık devreler için bu özellik, tek seferde ölçüm yapılmasını sağlar.
Üç Fazlı Güç Analizi
Üç fazlı güç analizi için 8 kanallı bir osiloskop kullanmak, tüm fazlara eş zamanlı bağlantı sağlar. Üç fazlı gerilim ve akım sinyallerini eş zamanlı olarak ölçerek, dalga formlarını ve parametreleri gerçek zamanlı olarak doğru bir şekilde yakalar. Kullanıcılar, dengeyi sağlamak için faz ilişkilerini doğrudan gözlemleyip karşılaştırabilirler. Hızlı Fourier Dönüşümü (FFT) işlevi sayesinde, çok kanallı osiloskoplar üç fazlı sinyallerde harmonik analiz gerçekleştirir. İsteğe bağlı üç fazlı analiz yazılımı, motorlar için vektör diyagramı testini, güç kalitesi değerlendirmesini, dalgalanma analizini ve verimlilik değerlendirmesini destekler.
Eksiksiz Geniş Bant Aralığı Yarı İletken Test Çözümü
Siglent'in en yeni 8 kanallı osiloskopları ve optik olarak izole edilmiş problarının piyasaya sürülmesi, geniş bant aralıklı yarı iletken test bulmacasının son parçasını tamamlıyor. SDS5000X HD, silisyum karbür (SiC) ve galyum nitrür (GaN) aygıtlarının hızlı anahtarlama dalga formlarını yakalayarak pikosaniye (ps) seviyesinde bir yükselme süresine ulaşıyor. Devre tasarımını ve sinyal bütünlüğünü optimize etmek için anahtarlama sırasındaki geçici voltaj ve akım değişimlerinin yanı sıra aşırı akım ve çınlama gibi özellikleri de analiz ediyor.
