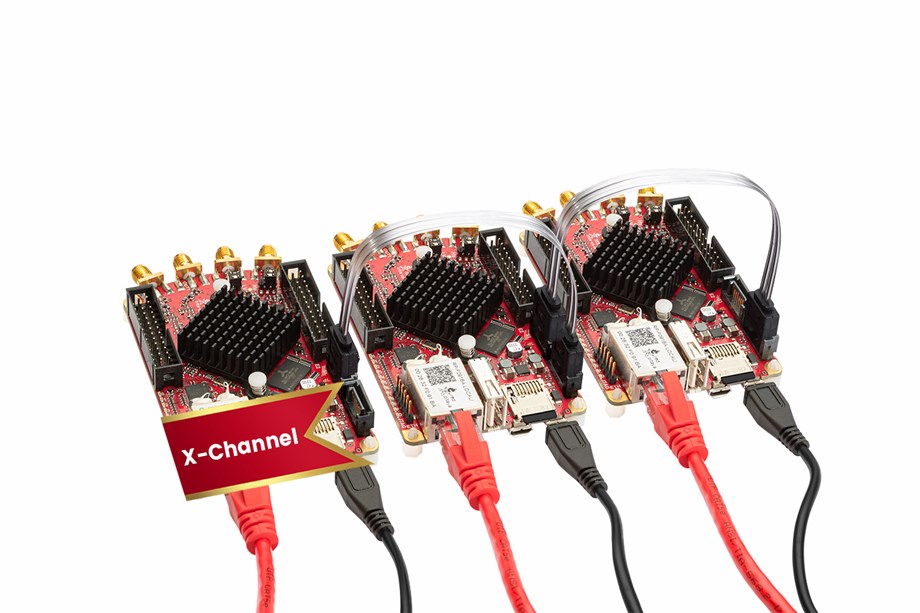

STEMlab 125-14 X-Kanal Sistemi, çok kanallı RF sinyal alımı ve üretimi gerektiren uygulamalar için tasarlanmıştır.
Kullanıcının analog ve dijital sinyalleri müşterinin bilgisayarından/bilgisayarına aktarmasını sağlar.
X-Channel System, modifiye edilmiş ve RF analog ve dijital, giriş ve çıkış sinyallerinin istemci bilgisayardan / bilgisayara çok kanallı akışını destekleyen senkronizasyon kabloları ve yazılımı ile birlikte gelen birden fazla STEMlab 125-14 cihazından oluşur.
Kutunun içinde ne var?
- Bir adet Red Pitaya STEMlab 125-14 Düşük Gürültülü (MASTER cihazı)
- SATA senkronizasyon kablosuyla birlikte gelen bir veya daha fazla Red Pitaya STEMlab 125-14 Düşük Gürültülü SLAVE cihazı
- Kitteki her cihaz kendi cihazıyla birlikte gelir:
SD kart (16GB, sınıf 10)
Ethernet kablosu (1m)
Güç kaynağı (5V, 2A)
STEMlab 125-14 X-Kanal Sistemi, SATA kabloları ve çok kanallı RF sinyal alımını ve üretimini destekleyen yazılım kullanılarak senkronize edilen birden fazla Red Pitaya STEMlab 125-14 cihazından (bir MASTER ve bir veya birden fazla SLAVE) oluşur.
MASTER STEMlab 125-14, SATA kablosu üzerinden SLAVE STEMlab 125-14 cihazlarına saat ve tetikleyiciler sağlar. Eklenen her STEMlab 125-14 SLAVE cihazı ile sistem iki ek RF girişi ve iki ek RF çıkışı kazanır.
X-Channel akış yazılımı, RF analog ve dijital giriş ve çıkış sinyallerini istemci PC'den / istemci PC'ye aktarma ve tamamen uzaktan yapılandırma yeteneği sağlar.
| Temel Bilgiler |
| İşlemci |
Çift Çekirdekli ARM Cortex-A9 MPÇekirdek |
| FPGA |
Xilinx Zynq 7010
|
| RAM |
512MB (4Gb) |
| Sistem hafızası |
32GB'a kadar Micro SD |
|
| Bağlantı |
| Ethernet |
1 Gbit
|
| USB |
USB 2.0 |
| WIFI |
Wi-Fi donanım kilidini kullanma |
|
| RF girişler |
| Kanallar |
2
|
| Örnek oranı |
125MS/s |
| ADC çözünürlüğü |
14 bit
|
| Tam ölçekli gerilim aralığı |
± 1V / ± 20V |
| Giriş Bağlantısı |
DC |
| Bant Genişliği |
DC-60MHz |
| Giriş empedansı |
1M Ω |
|
| RF çıkışları |
| Kanallar |
2
|
| Örnekleme oranı |
125MS/s |
| Tam ölçek gerilim aralığı |
± 1V |
| Yük Empendansı |
50 Ω
|
| Kısayol koruması |
Evet |
| Tipik yükselme/alçalma süresi |
2V / 10ns |
| Bant Genişliği |
DC-60MHz |
|
| Uzatma konektörü |
| Digital IOs |
16
|
| Analog girişler |
4 kanal 0-3,5V 12bit |
| Analog çıkışlar |
4 kanal 0-1.8V 12bit |
| İletişim arabirimleri |
I2C, SPI, UART
|
| Mevcut voltajlar |
– 4V, + 3.3V, + 5V
|
|
| Senkronizasyon |
| Tetikleme girişi |
Uzatma konektörü aracılığıyla |
| Papatya zinciri bağlantı |
Papatya zinciri bağlantı |
| Ref. saat girişi |
YOK |
|
| Daha fazlası |
| Ağırlık |
0.5 kg
|
| Ölçüler |
52 × 22 × 13 cm |
Seçenek 4 Ch IN+4 Ch OUT, 6 Ch IN+6 Ch OUT, 8 Ch IN+8 Ch OUT, 10 Ch IN+10 Ch OUT
Kullanım alanı Endüstri
|
