Çok yakında!
STEMlab 125-14 4 Inputs, STEMlab 125-14 kartını temel alır, ancak 2 giriş ve 2 çıkış kanalı yerine gelişmiş performansa sahip 4 Giriş kanalı sunar.
Xilinx Zynq 7020 SoC ile birlikte gelir.

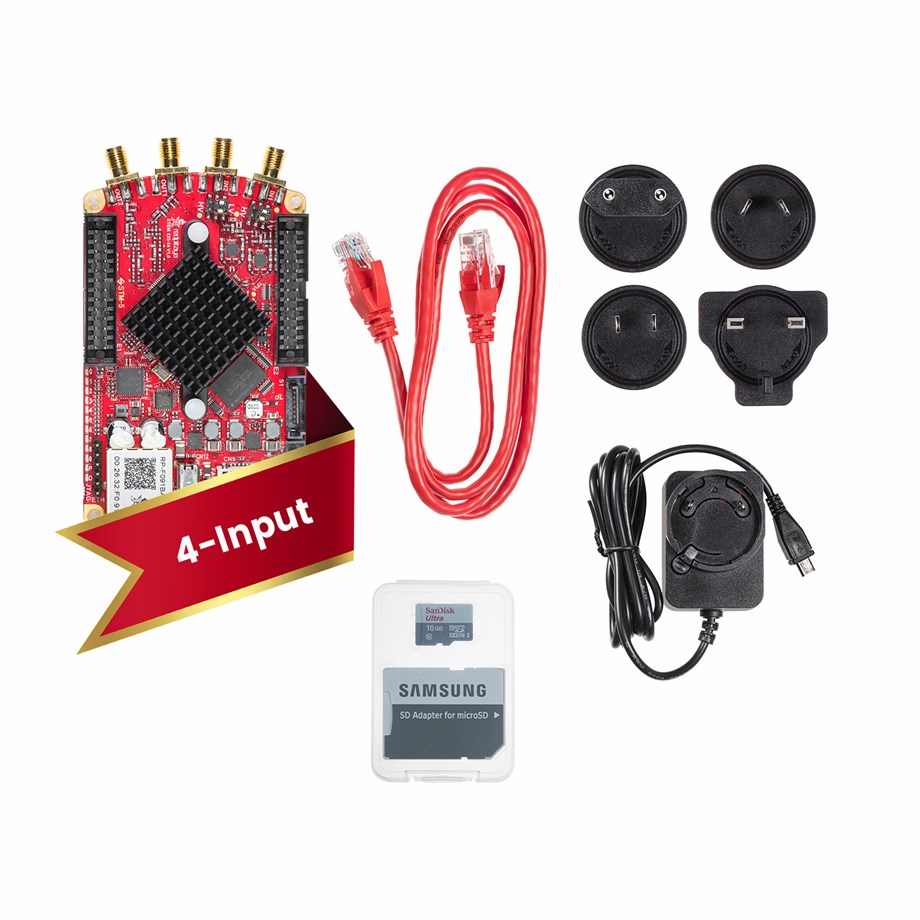

Kutu içeriğinde neler var
- Red Pitaya STEMlab 125-14 4-Girişli kart
- SD kart (16GB, sınıf 10)
- Ethernet kablosu (1m)
- Güç kaynağı (5V, 2A)
STEMlab 125-14 STEMlab 125-14 ile aynı genel donanım özelliklerini sunan 4 Girişli tek kartlı RF sinyal toplama platformu.
Temel farklılıklar / faydalar şunlardır:
125Msps ve 14 bitlik 4 analog giriş kanalı vardır (2 giriş ve 2 çıkış yerine)
RF girişleri daha iyi performansla gelir (daha az karışma, gürültü ve bozulma)
Zynq 7020 (daha fazla işlem yeteneği ve uzatma konektöründe daha fazla dijital IO pini sunan daha büyük FPGA)
Dahili ve harici saat arasında geçiş, bir jumper veya uzatma konektörü üzerindeki kontrol sinyali kullanılarak yapılabilir
Dahili ADC saatini uzatma konnektörü aracılığıyla sağlanan harici referans saatine kilitleme imkanı*
*Bu özellik yalnızca müşteri talepleri üzerine kullanılabilir.
| Temel Bilgiler |
| İşlemci |
Çift Çekirdekli ARM Cortex-A9 MPÇekirdek |
| FPGA |
Xilinx Zynq 7020
|
| RAM |
512MB (4Gb) |
| Sistem hafızası |
32GB'a kadar Micro SD |
|
| Bağlantı |
| Ethernet |
1 Gbit
|
| USB |
USB 2.0 |
| WIFI |
Wi-Fi donanım kilidini kullanma |
|
| RF girişler |
| Kanallar |
4
|
| Örnek oranı |
125MS/s |
| ADC çözünürlüğü |
14 bit
|
| Tam ölçekli gerilim aralığı |
± 1V / ± 20V |
| Giriş Bağlantısı |
DC |
| Bant Genişliği |
DC-60MHz |
| Giriş empedansı |
1M Ω |
|
| |
|
|
| Uzatma konektörü |
| Digital IOs |
16
|
| Analog girişler |
4 kanal 0-3,5V 12bit |
| Analog çıkışlar |
4 kanal 0-1.8V 12bit |
| İletişim arabirimleri |
I2C, SPI, UART
|
| Mevcut voltajlar |
– 4V, + 3.3V, + 5V
|
|
| Senkronizasyon |
| Tetikleme girişi |
Uzatma konektörü aracılığıyla |
| Papatya zinciri bağlantı |
SATA bağlantısı üzerinden |
| Ref. saat girişi |
Uzatma konnektörü aracılığıyla |
|
| Daha fazlası |
| Ağırlık |
0.5 kg |
| Ölçüler |
22 × 14.7 × 7.5 cm |
Kullanım alanı Endüstri
|
