DİKKAT: Bu kartın önyükleme yapabilmesi ve çalışabilmesi için 122.88MHz harici saat sinyaline ihtiyacı vardır!

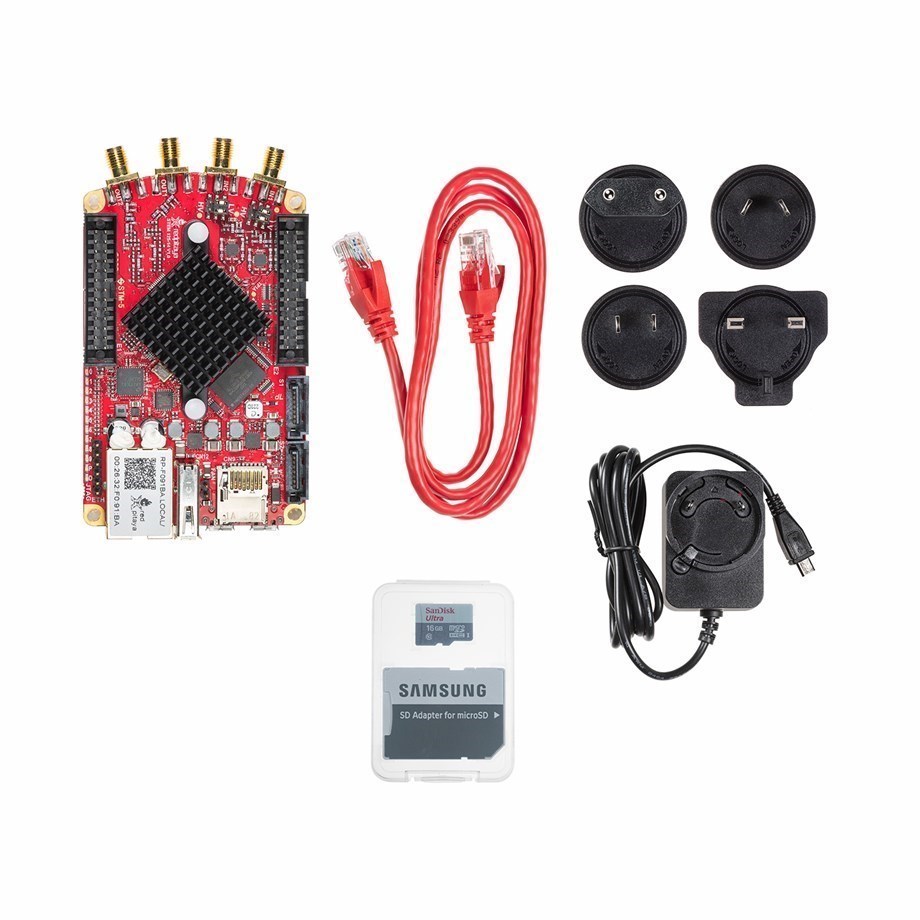

Kutunun içinde ne var
SDRlab 122-16 Harici saat, özellikle diğer frekanslarda çalışan, daha kaliteli saat veya saat senkronizasyonu gerektiren RF uygulamaları için önemli olan harici bir saat osilatörü ile kullanılmak üzere modifiye edilmiş SDRlab 122-16 modeline dayanmaktadır.
Bu modifikasyon ile kullanıcılar, E2 uzatma konektörü aracılığıyla Red Pitaya cihazı için kendi saatlerini sağlayabilirler.
- Red Pitaya SDRlab 122-16 kartı
- SD kart (16GB, sınıf 10)
- Ethernet kablosu (1m)
- Güç kaynağı (5V, 2A)
- SDR ve diğer RF uygulamaları, HF ve 50MHz bantları için özel olarak tasarlanmıştır
- DC kuplajı yok! Minimum RF Giriş frekansı (-3dB): 300kHz
- İki adet 16 bit ADC 50 ohm giriş; 14 bit DAC 50 ohm çıkış ile birlikte gelir
- Üç kat daha büyük çift çekirdekli ARM Cortex A9 + Xilinx Zynq 7020 FPGA
- Daha büyük FPGA daha fazla gerçek zamanlı işleme yeteneği sağlar
- HPSDR ile uyumlu donanım
- Geliştirilmiş distorsiyonlar, dinamik aralık, hassasiyet, gürültü ve karışma
SDRLAB 122-16 Harici saat, özellikle diğer frekanslarda çalışan, daha iyi saat veya saat senkronizasyonu gerektiren RF uygulamaları için önemli olan harici bir saat osilatörü ile kullanılmak üzere modifiye edilmiş SDRlab 122-16 modeline dayanmaktadır.
Bu modifikasyonla, kullanıcılar E2 uzatma konektörü aracılığıyla Red Pitaya cihazı için kendi saatlerini sağlayabilirler.
DİKKAT: Bu kartın çalışabilmesi için 122.88MHz harici bir saat sinyaline ihtiyacı vardır!
| Temel Bilgiler |
| İşlemci |
Çift Çekirdekli ARM Cortex-A9 MPÇekirdek |
| FPGA |
Xilinx Zynq 7020
|
| RAM |
512MB (4Gb)
|
| Sistem hafızası |
32GB'a kadar Micro SD |
|
| Bağlantı |
| Ethernet |
1 Gbit
|
| USB |
USB 2.0
|
| WIFI |
Wi-Fi donanım kilidini kullanma |
|
| RF girişler |
| Kanallar |
2
|
| Örnek oranı |
122.88MS/s |
| ADC çözünürlüğü |
16 bit
|
| Tam ölçekli gerilim aralığı |
0,5Vpp/-2dBm |
| Giriş Bağlantısı |
AC
|
| Bant Genişliği |
300 kHz - 550 MHz |
| Giriş empedansı |
50 Ω
|
|
| RF çıkışları |
| Kanallar |
2
|
| Örnekleme oranı |
122,8MS/s |
| DAC çözünürlüğü |
14 bit
|
| Tam ölçek gerilim aralığı |
+-0,5V / +4 dBm |
| Yük Empendansı |
50 Ω
|
| Kısayol koruması |
N/A, RF transformatörü ve AC kuplajlı |
| Tipik yükselme/alçalma süresi |
YOK |
| Bant Genişliği |
300 kHz – 60MHz |
|
| Uzatma konektörü |
| Digital IOs |
16
|
| Analog girişler |
4 kanal 0-3,5V 12bit |
| Analog çıkışlar |
4 kanal 0-1.8V 12bit |
| İletişim arabirimleri |
I2C, SPI, UART
|
| Mevcut voltajlar |
– 4V, + 3.3V, + 5V
|
|
| Senkronizasyon |
| Tetikleme girişi |
Uzatma konektörü aracılığıyla |
| Papatya zinciri bağlantı |
Papatya zinciri bağlantı |
| Ref. saat girişi |
YOK |
|
| Daha fazlası |
| Ağırlık |
0.5 kg
|
| Ölçüler |
22 × 15 × 7.5 cm
|
Kullanım durumu Endüstri, Radyo Amatörleri
|
