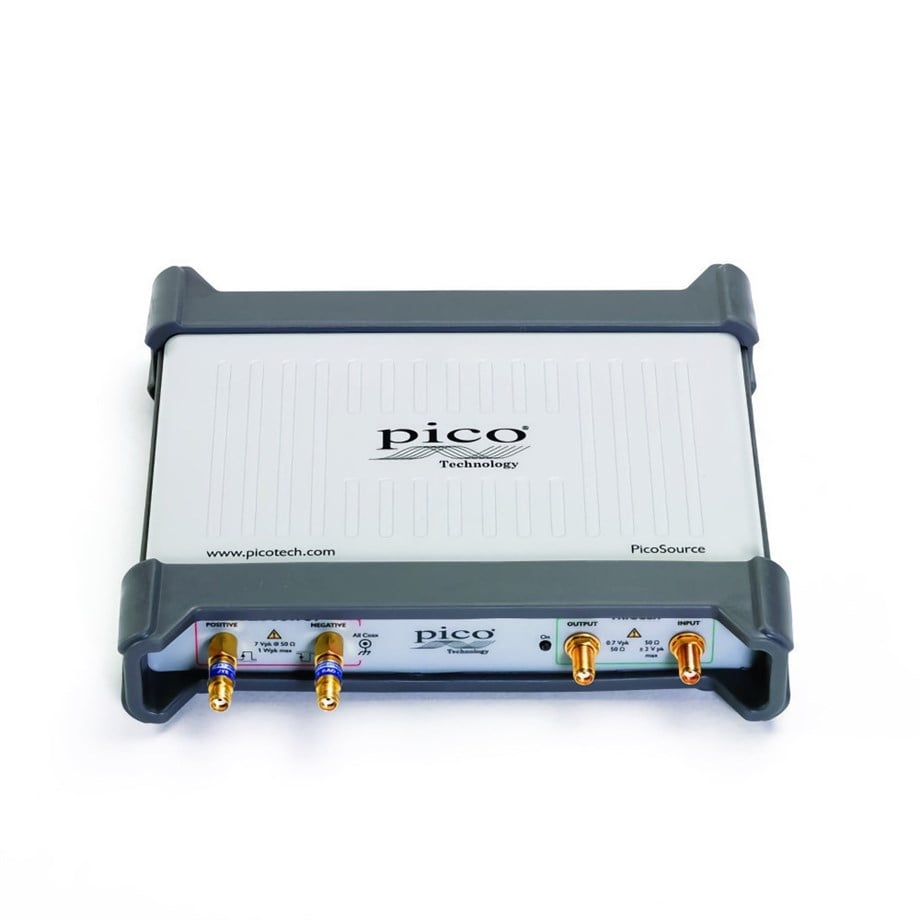

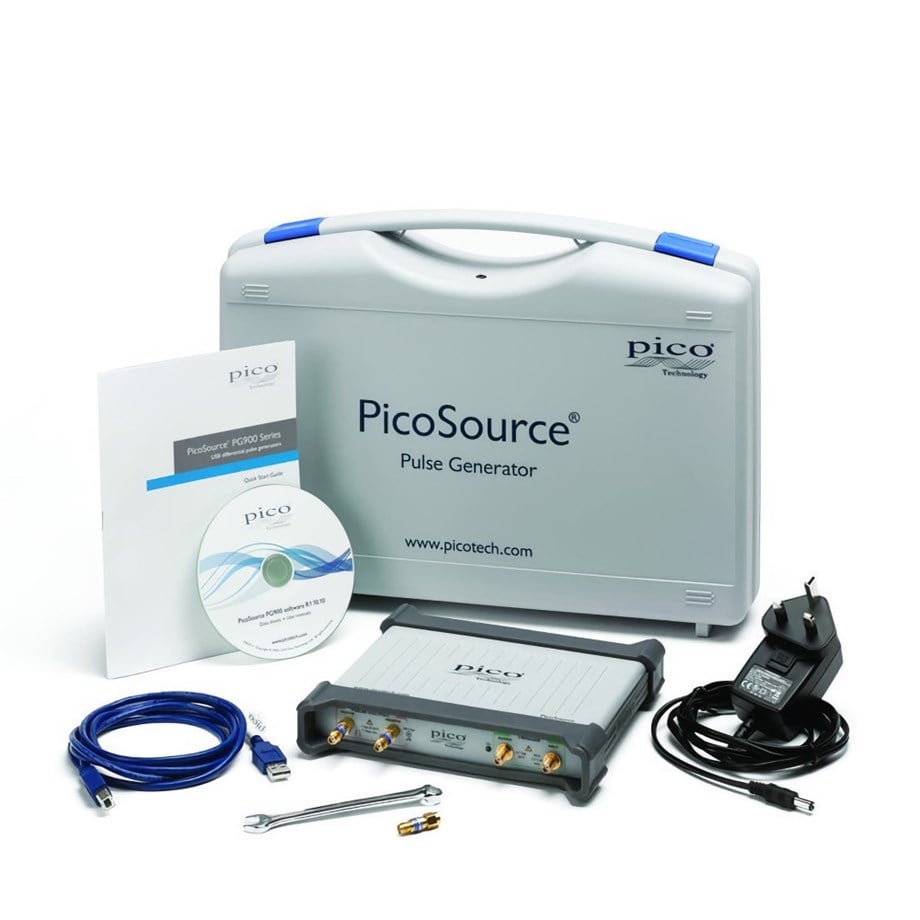

PicoSource PG911 Diferansiyel Pikosaniye darbe jeneratörü, adım geri kazanım diyot çıkışları, 2.5V ila 6V değişken genlikli <60ps yükselme süresi

Özellik:
• İntegral 50 Ω SMA(f) Step Recovery Diyot çıkışları
• < 60 ps geçiş süresi
• Çift 2,5 ila 6 V değişken genlikli çıkış
• ±1 ns in 1 ps adımda zamanlama eğimi
• 200 ns ila 4 μs darbe genişliği
• 1 μs ila 1 s dahili saat periyodu
• < 3 ps RMS titremesi harici tetikleyiciye göre
• –20 dB 10 GHz SMA(m-f) zayıflatıcı, Step Recovery Diode çıkışlarıyla birlikte verilir

Hızlı geçiş darbesi, bir iletim yolunu, cihazı veya ağı tek bir anda geniş spektrumlu bir sinyalle uyarabilir. Böyle bir darbe, yapmamız gereken yüksek hızlı geniş bant ölçümlerinin çoğu için çok yararlıdır; örneğin zaman-etki alanı reflektometrisinde, yarı iletken testinde, gigabit ara bağlantı ve port testinde ve radarda.
Özellikle diferansiyel yüksek hızlı veriler, dijital, bilgi işlem, ara bağlantı ve telekomünikasyon sistemlerimizdeki ölçüm zorluğuna hakimdir. Şaşırtıcı bir şekilde, uygun maliyetli hızlı geçişli diferansiyel darbe jeneratörlerini bulmak çok zor olmuştur ... şimdiye kadar!


Tipik uygulamalar şunları içerir:
- TDR/TDT ağı ve maç analizi
- Spektral ve düzlük ölçümleri
- Zamanlama, titreme ve çapraz konuşma belirlemeleri

PG900 Darbe Jeneratörleri, bu uygulamaların çoğunda PicoScope 9300 20 GHz Örnekleme Osiloskobu ile ortaklık kurabilir.
