Pikoskop PicoScope 9402-05 SXRTO Osiloskop, saat kurtarmalı 5GHz 2 kanal
Pikoskop PicoScope 9402-05 SXRTO Osiloskop, saat kurtarmalı 5GHz 2 kanal

PicoScope 9402-05 SXRTO Osiloskop 5GHz 4 kanal

Marka : Picoscope
Fiyat : $0.00  + KDV
KDV Dahil : $0.00

Marka:  Pico Technology

Ürün Kodu: 9402-05

:

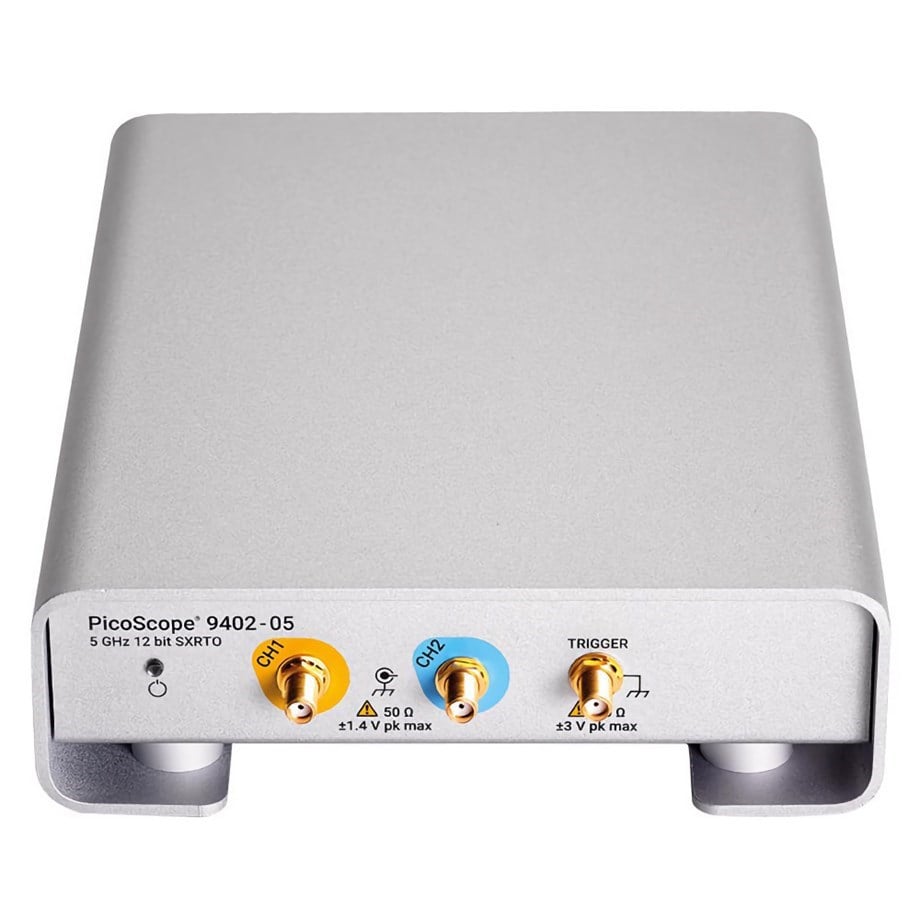

Pikoskop 9402-05 Örnekleyici-Genişletilmiş Gerçek Zamanlı Osiloskop 5GHz 4 kanal


PicoScope 9400 Serisi SXRTO'lar, gerçek zamanlı örnekleme, rastgele eşdeğer zamanlı örnekleme ve yüksek analog bant genişliğinin avantajlarını birleştiren yeni bir osiloskop sınıfıdır:
- SXRTO (örnekleyici genişletilmiş gerçek zamanlı osiloskop)
- 9404-16 ve 9402-16: 16 GHz bant genişliği, 22 ps geçiş süresi ve 2,5 TS/s (0,4 ps çözünürlük) rastgele eşdeğer zaman örneklemesi
- 9404-05 ve 9402-05: 5 GHz bant genişliği, 70 ps geçiş süresi ve 1 TS/s (1 ps çözünürlük) rastgele eşdeğer zaman örneklemesi
- 45 ps'ye kadar ve 11 Gb/sn'ye kadar nabız, göz ve maske testi
- 12-bit 500 MS/s ADC'ler
- Sezgisel ve yapılandırılabilir dokunmatik uyumlu Windows kullanıcı arayüzü
- Kapsamlı dahili ölçümler, yakınlaştırmalar, veri maskeleri ve histogramlar
- 50 ± Ω 800 mV tam ölçekli giriş aralığı
- 10 mV/div ila 0,25 V/div dijital kazanç aralıkları
- Kanallar arasında paylaşılan 250 kS'ye kadar izleme uzunluğu
- Tüm modellerde isteğe bağlı saat kurtarma tetikleyicisi - 5 veya 8 Gb / s
- Kurtarılan saat ve veri çıkışları

  9404-05 9402-05 9404-16 9402-16
Giriş kanalı sayısı     4 2 4 2
Tüm kanallar aynıdır ve aynı anda dijitalleştirilmiştir
Analog bant genişliği (–3 dB)† * Tam bant genişliği DC to 5 GHz DC to 16 GHz
Orta bant genişliği DC to 450 MHz N/A DC to 450 MHz N/A
Dar bant genişliği DC to 100 MHz DC to 450 MHz DC to 100 MHz DC to 450 MHz
Geçiş bandı düzlüğü Full: ±1 dB to 3 GHz ±1 dB to 5 GHz
