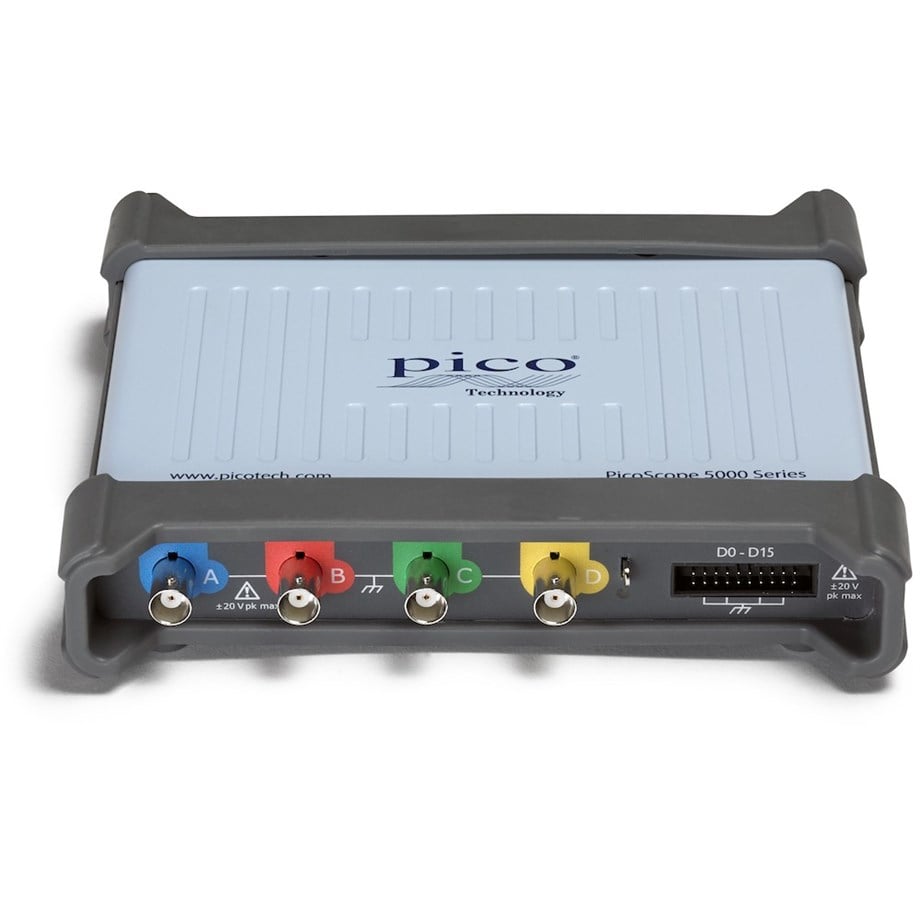

PicoScope 5444D MSO 200 MHz 4 + 16 kanallı PC osiloskop
PicoScope 5444D MSO 200 MHz 4 + 16 kanallı PC osiloskop
PicoScope 5444D MSO 200 MHz 4 + 16 kanallı PC osiloskop

PicoScope 5444D MSO 200 MHz 4 + 16 kanallı PC osiloskop

Marka : Picoscope
Fiyat : $0.00  + KDV
KDV Dahil : $0.00

Marka:  Pico Technology

Ürün Kodu:5444D MSO

:

PicoScope 5444D MSO, 200 MHz bant genişliğine, 4 + 16 kanala ve entegre fonksiyon / keyfi dalga formu üretecine sahip bir USB osiloskoptur.



Kit içeriği ve aksesuarları:
PicoScope 5000D Serisi osiloskop kitiniz aşağıdaki öğeleri içerir:
- PicoScope 5000D Serisi osiloskop
- 1 x TA155 Pico mavi USB 3 kablosu 1,8 m
- 60 MHz modelleri: 2/4 x TA375 problar
- 100 MHz modelleri: 2/4 x TA375 problar
- 200 MHz modelleri: 2/4 x TA386 problar
- 4 kanallı modeller: 1 x PS011 5 V 3.0 A Güç Kaynağı
- MSO modelleri: 1 x TA136 MSO kablosu
- MSO modelleri: 2 x TA139 MSO klip seti
- Hızlı başlangıç kılavuzu

Genel Özellikler PicoScope 5000D serisi:
- FlexRes esnek 8 ila 16 bit donanım çözünürlüğü
- 200 MHz'e kadar analog bant genişliği
- 8 bit çözünürlükte 1 GS / s örnekleme
- 12-bit çözünürlükte 500 MS/s örnekleme
- 16-bit çözünürlükte 62.5 MS/s örnekleme
- 512 MS'e kadar yakalama belleği
- 16 dijital kanal (MSO modellerinde)
- Saniyede 130.000 dalga formu
- Dahili keyfi dalga formu üreteci
- Standart olarak seri kod çözme
- 200 MHz'e kadar spektrum analizörü
- Sessiz, fansız tasarım





PicoScope 5000D Giriş
Günümüzün elektronik tasarımları çok çeşitli sinyal türleri kullanmaktadır: analog, dijital, seri (hem yüksek hem de düşük hız), paralel, ses, video, güç dağıtımı vb. Test edilen cihazın doğru ve spesifikasyon dahilinde çalıştığından emin olmak için hepsinin hata ayıklanması, ölçülmesi ve doğrulanması gerekir.

PicoScope 5000D Serisi FlexRes osiloskoplar, bu çeşitli sinyal türlerini işlemek için 200 MHz'e kadar bant genişliği ve 1 GS/s örnekleme hızı ile 8 ila 16 bit dikey çözünürlük sağlar. Her ölçümün gereksinimleri için en uygun donanım çözünürlüğünü seçersiniz.

PicoScope'lar maske sınırı testi, seri kod çözme, gelişmiş tetikleme, otomatik ölçümler, matematik kanalları (frekans ve görev döngüsünü zamana karşı çizme yeteneği dahil), XY modu ve segmentlere ayrılmış bellek gibi gelişmiş özellikler içerir. PicoScope 5000D Serisi ayrıca Pico'nun ödüllü DeepMeasure özelliğinden ve FlexRes esnek çözünürlüğünden de yararlanır.





PicoScope 5000D Serisinin diğer önemli özellikleri şunlardır:
- Derin yakalama belleği – 128 milyondan 512 milyona kadar örnek
- 2 veya 4 analog kanal
- Karışık sinyalli modeller 16 dijital kanal ekler
- Seri kod çözme – 20 protokolü analiz edin
- Sürekli yüksek hızlı veri akışı için USB 3.0 bağlantısı
- Küçük, hafif ve taşınabilir

Ücretsiz ve düzenli olarak güncellenen PicoScope 6 yazılımı tarafından desteklenen bu cihazlar, tasarım, araştırma, test, eğitim, servis ve onarım dahil olmak üzere birçok uygulama için ideal, uygun maliyetli bir paket sunar.





  Teknik Döküman-1





  Teknik Döküman-2
