PicoConnect 915 5:1 AC bağlantılı 5 GHz RF, mikrodalga ve darbe pasif probu

Marka : Picoscope
Fiyat : $0.00  + KDV
KDV Dahil : $0.00

Marka:  Pico Technology

Ürün Kodu: PicoConnect 915

:

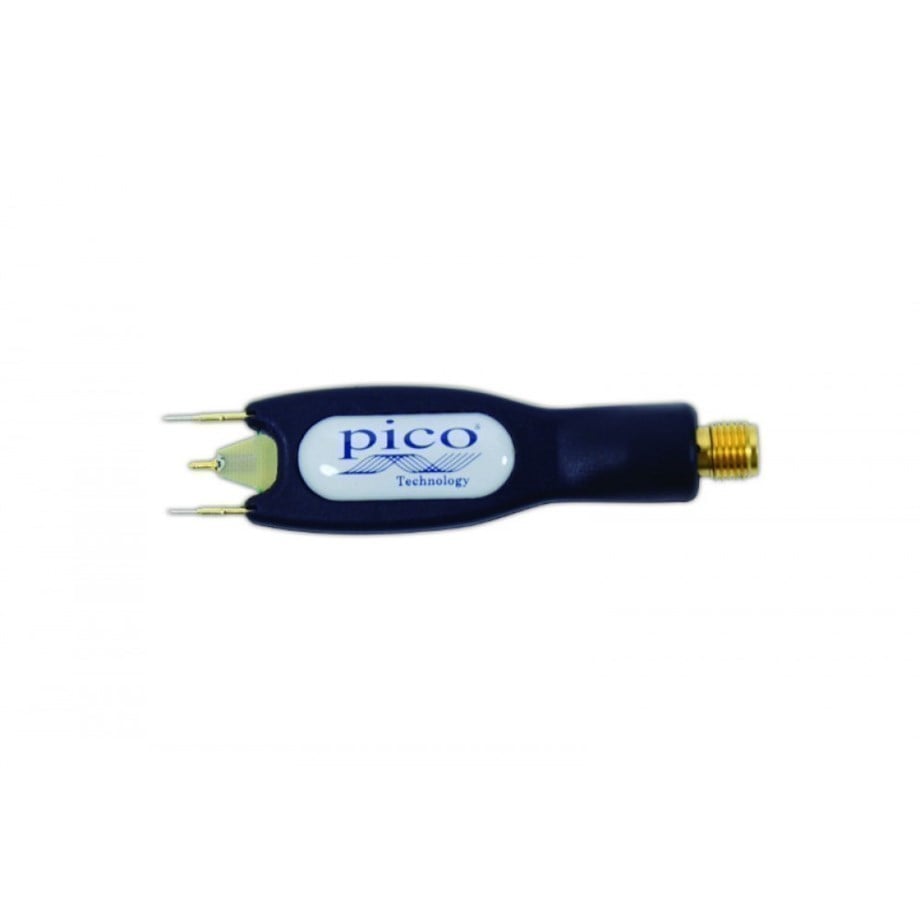

PicoConnect 915 5:1 AC bağlantılı 5 GHz RF, mikrodalga ve darbe pasif probu





Model 911 | 912 913 | 914 915 | 916
Nominal bölme oranı 20:1 10:1 5:1
Bant genişliği (-3dB) > 4 GHz > 4 GHz > 5 GHz
Maksimum Kullanılabilir veri hızı (temel) 8 Gb/s 8 Gb/s 10 Gb/s
Geçiş süresi < 87.5 ps < 87.5 ps < 70 ps
Prob ucu empedansı (nominal) 960 Ohm 440 Ohm 230 Ohm
Prob ucu kapasitansı (tipik) 0.3 pF 0.3 pF 0.3 pF
Prob ucu kapasitansı (maksimum) 0.4 pF 0.4 pF 0.4 pF
Kaplin [1] AC | DC AC | DC AC | DC
Sürekli AC voltajı (maksimum)[2] 14 V RMS 10 V RMS 8 V RMS
DC blok voltajı (maksimum)[2] 50 V | n.a. 50 V | n.a. 50 V | n.a.





[1] AC modelleri 160 kHz'in (–3 dB) üzerindeki tüm frekansları iletir.
[2] 150 V tepe noktası, RMS sınırlamasına ve EN61010 ve Alçak Gerilim Direktifi anlamında tehlikeli olmayan sinyal ve bağlantıya tabidir.



Tarif

PicoConnect 900 Serisi düşük invaziv, yüksek frekanslı pasif problar, 9 GHz ve 18 Gb/sn'ye kadar mikrodalga ve gigabit uygulamaları için tasarlanmıştır. Düşük bir fiyata benzeri görülmemiş performans ve esneklik sunarlar.

Problar, son derece düşük kapasitans, eşdüzlemsel mikrodalga bütünlüğü, sağlam güvenilirlik ve çok düşük maliyet sağlamak için benzersiz (patent beklemede) bir PCB yapısı kullanır. Sonuç, bir dizi bölme oranını, bant genişliğini ve kaplin tipini kapsayan minyatür değiştirilebilir pasif prob kafaları ailesidir.

AC veya DC bağlantılı prob kafası
Pico ayrıca, değiştirilebilir prob kafalarının seçimi yoluyla AC veya DC bağlantısının esnekliğini de getiriyor. Düşük empedanslı problar, prob sinyalini yükleyerek genliği hafifçe azaltır. Sinyalin DC yanlılığı varsa, sinyal kaynağına veya sinyal kaynağından akım kaynağı oluşturacak veya batıracak ve potansiyel olarak cihazın çalışma yanlılığını değiştirecektir. AC bağlantılı prob, bu DC önyargı problemini önler. Düşük frekanslı 3 dB kesim, tüm AC bağlantılı modellerde 160 kHz'den azdır ve darbe üstünün veya tabanının sarkması% 0,1 / ns'<.

Birden fazla tipik hat empedansı için yük dengelemeli bölme oranı
PicoConnect 900 Serisi düşük empedanslı problar, tipik olarak 0 Ω ila 100 Ω aralığındaki düşük empedanslı test düğümlerinin problaması için uygundur. Bu tür düğümler genellikle 50 Ω, 45 Ω veya 75 Ω tek uçlu olmak üzere iletim hatları sonlandırılacaktır. Ayrıca kullanımı yaygın olacaktır
100 Ω veya 90 Ω diferansiyel hattında iki prob (50 Ω veya 45 Ω tek uçlu). Bu aralıkta bir test düğümü empedansı olduğu varsayımına göre, PicoConnect 900 Serisi problar tipik olarak %2,5'in (0,2 dB) altında ve %11'den (0,9 dB) fazla olmayan bir hata vermek için oran olarak telafi edilir.
