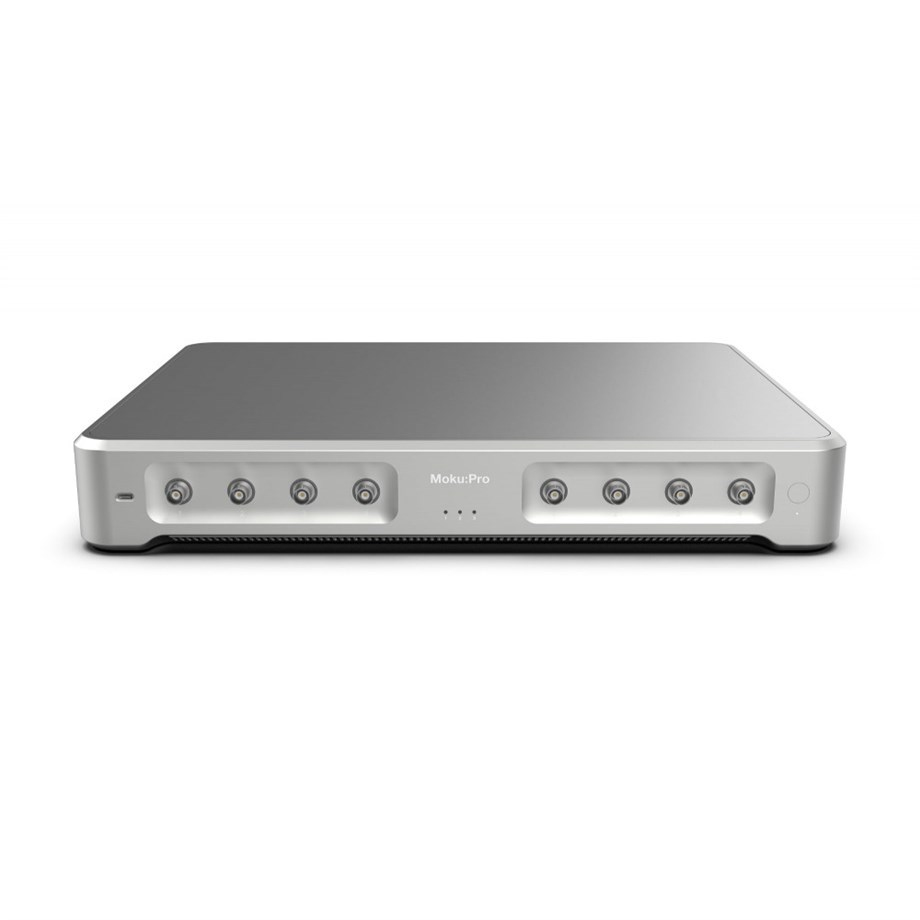

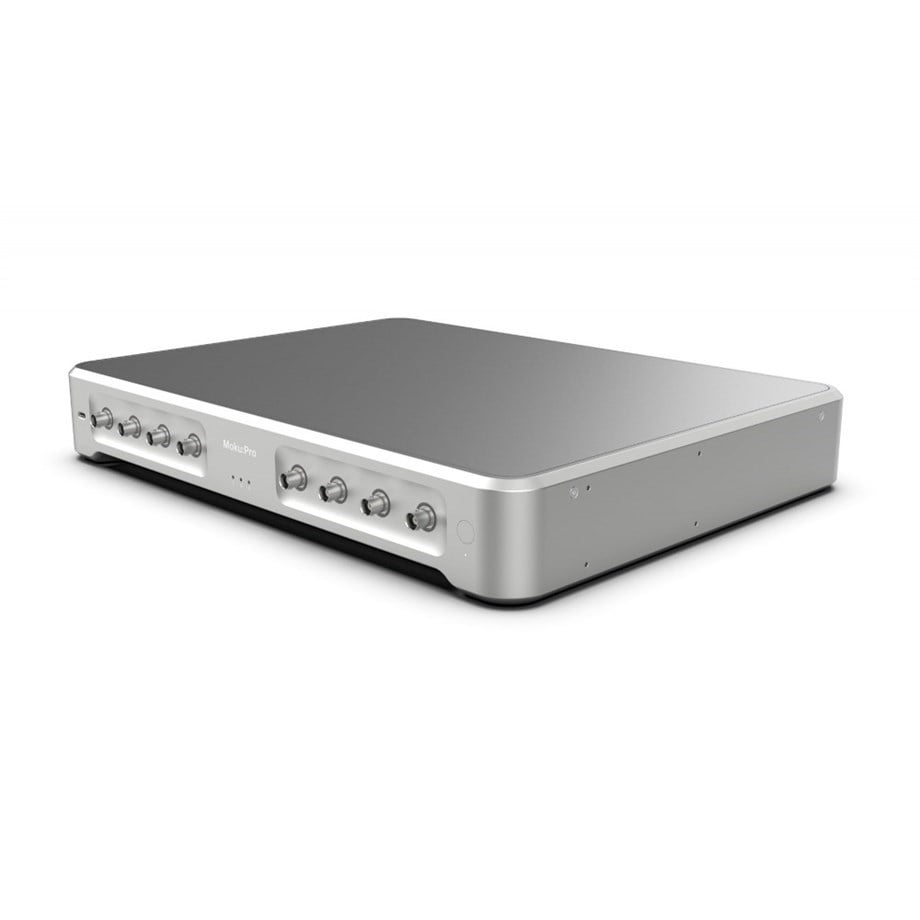

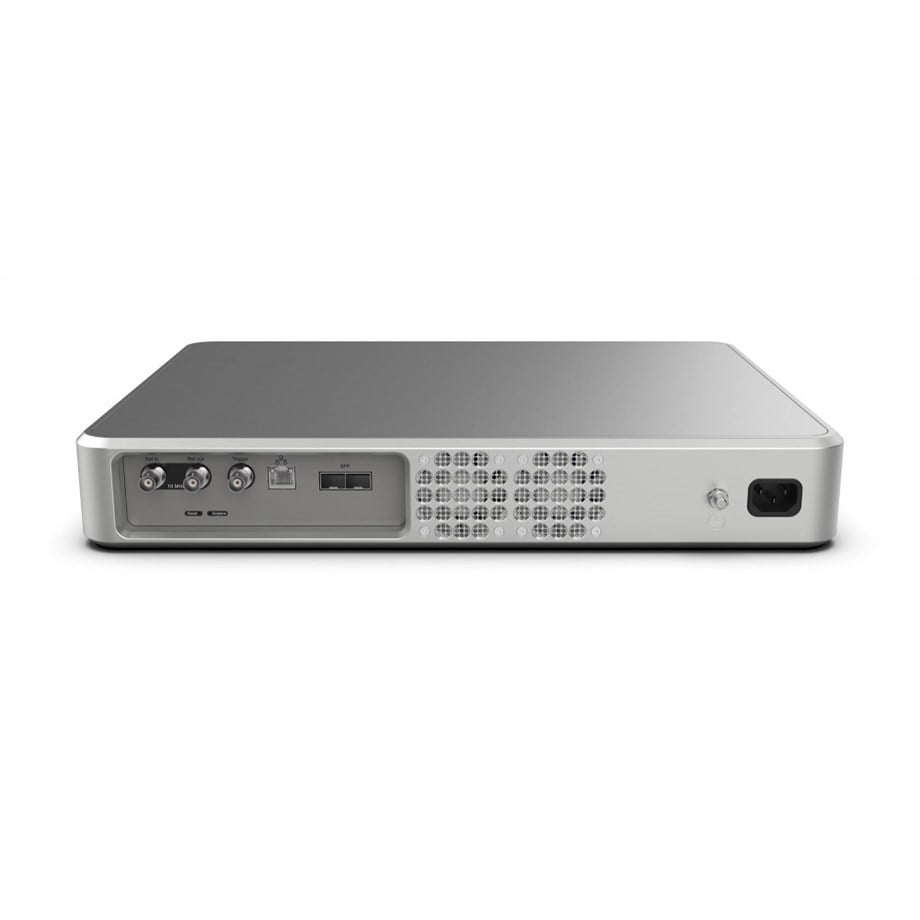

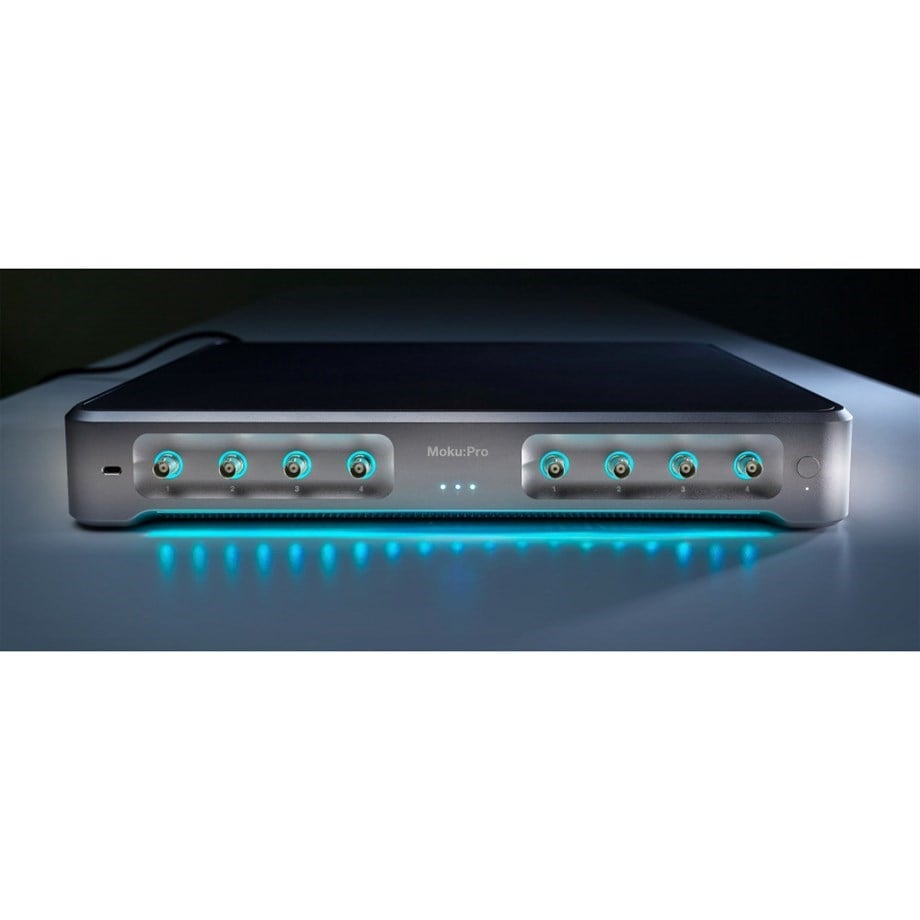

Liquid Instruments Moku:Pro Full Suite Bundle (gümüş renkli versiyon) 11 enstrüman, Çoklu Enstrüman Modu ve Moku Cloud Compile, iPad Pro 11" (128 GB, Wi-Fi) ve 3 yıl garanti içerir.

Genel bakış
Moku:Pro Full Suite Bundle, 11 güçlü enstrümanı, Çoklu Enstrüman Modunu ve Moku Cloud Compile'ı tek bir tezgah üstü cihazda bir araya getiren esnek, yüksek performanslı, yazılım tanımlı bir donanım platformudur. Güçlü bir Xilinx Ultrascale+ FPGA, esnekliği ve performansı en üst düzeye çıkarmak için yüksek bant genişliğine sahip bir analog ön uç ve sağlam ağ ve depolama ile birleştirilmiştir. Moku:Pro'nun yazılım tanımlı enstrümanlar paketi, yüksek hızlı veri toplama, işleme ve görselleştirme, dalga formu oluşturma ve gerçek zamanlı kontrol uygulamalarını destekler.

Birlikte verilen aksesuarlar:
- Güç kablosu

Girişler: Dört DC ila 600 MHz, 5 GSa/s'ye kadar
Çıkışlar: Dört DC ila 500 MHz, 1,25 GSa/s
Empedans: 50 Ω / 1 MΩ
Giriş bağlantısı: AC / DC
Giriş voltajı gürültüsü: 100 Hz'de 30 nV/√Hz'den daha iyi
Zaman tabanı doğruluğu: 300 ppb'den daha iyi

Özellikler:

4 Kanallı 500MHz Dalga Formu Jeneratörü
- Sinyal simülasyonu
- Lazer taramalı mikroskopi
- Devre tasarımı ve karakterizasyonu
- Sistem senkronizasyonu
- Saat kaynağı
- DAC/op-amp karakterizasyonu

4 Kanallı Spektrum Analizörü
- Frekans alanı analizi
- Sistem yanıt karakterizasyonu
- Gürültü ölçümü
- RF sistem tasarımı
- Sahte sinyal tanımlama
- İndir PDF

4 Kanallı 500MHz Arbitrary Dalga Formu Jeneratörü
- Rastgele desen tarama
- Sistem yanıt simülasyonu
- Katmanlı üretim
- Kuantum optiği
- Kuantum hesaplama

600MHz Osiloskop
- Sinyal izleme ve analizi
- Devre tasarımı ve karakterizasyonu
- Jitter/saat analizi
- Fotodetektör hizalama
- Otomatik sistem testi
- Sistem testi ve hata ayıklama

4 Kanallı Ultra Düşük Gürültülü Veri Kaydedici
- Sıcaklık izleme
- Titreşim analizi
- Çevre izleme
- Sensör kaydı

300MHz Fazemetre
- Osilatör analizi
- Optik/ultrason aralığı
- Yerçekimsel dalga tespiti
- İnterferometri
- Faz kilitli döngü

Ultra Düşük Gürültülü Frekans Tepki Analizörü
- Empedans ölçümü
- Kapasitans/endüktans ölçümü
- Kararlılık analizi
- Güç kaynağı analizi
- EMI filtre karakterizasyonu

Çoklu Giriş ve Çıkış PID (Oransal İntegral Türev) Kontrolörü
- Geri bildirim ve kontrol sistemi tasarımı
- Lazer frekans stabilizasyonu
- Sıcaklık düzenlemesi
- Tarama kafaları/örnek aşaması konumlandırma
- Basınç, kuvvet, akış hızı ve diğer kontroller

600MHz Lock-In Amplifikatör
- Osilatör analizi
- Optik/ultrason aralığı
- Yerçekimsel dalga tespiti
- İnterferometri
- Faz kilitli döngü

Dijital Filtre Kutusu
- Darbe yanıtı simülasyonu
- DSP sistem tasarımı
- Gürültü filtreleme
- Sinyal amplifikasyonu

PDH tekniği için 600MHz Lazer Kilit Kutusu
- Pound-Drever-Hall tekniği
- Hassas spektroskopi
- Yerçekimsel dalga tespiti
- Özel faz kilitli döngü
- Diğer kapalı döngü kontrol sistemleri

Çoklu Enstrüman Modu
- Moku:Pro'nun Çoklu Cihaz Modu, aynı anda birden fazla, araştırma sınıfı cihazı çalıştırmanıza ve özelleştirilmiş bir test sistemi oluşturmak için bu cihazları birbirine bağlamanıza olanak tanır.

Moku Bulut Derleme
- Moku Cloud Compile, Moku FPGA üzerinde özel dijital sinyal işleme algoritmaları uygulamanızı sağlar.
