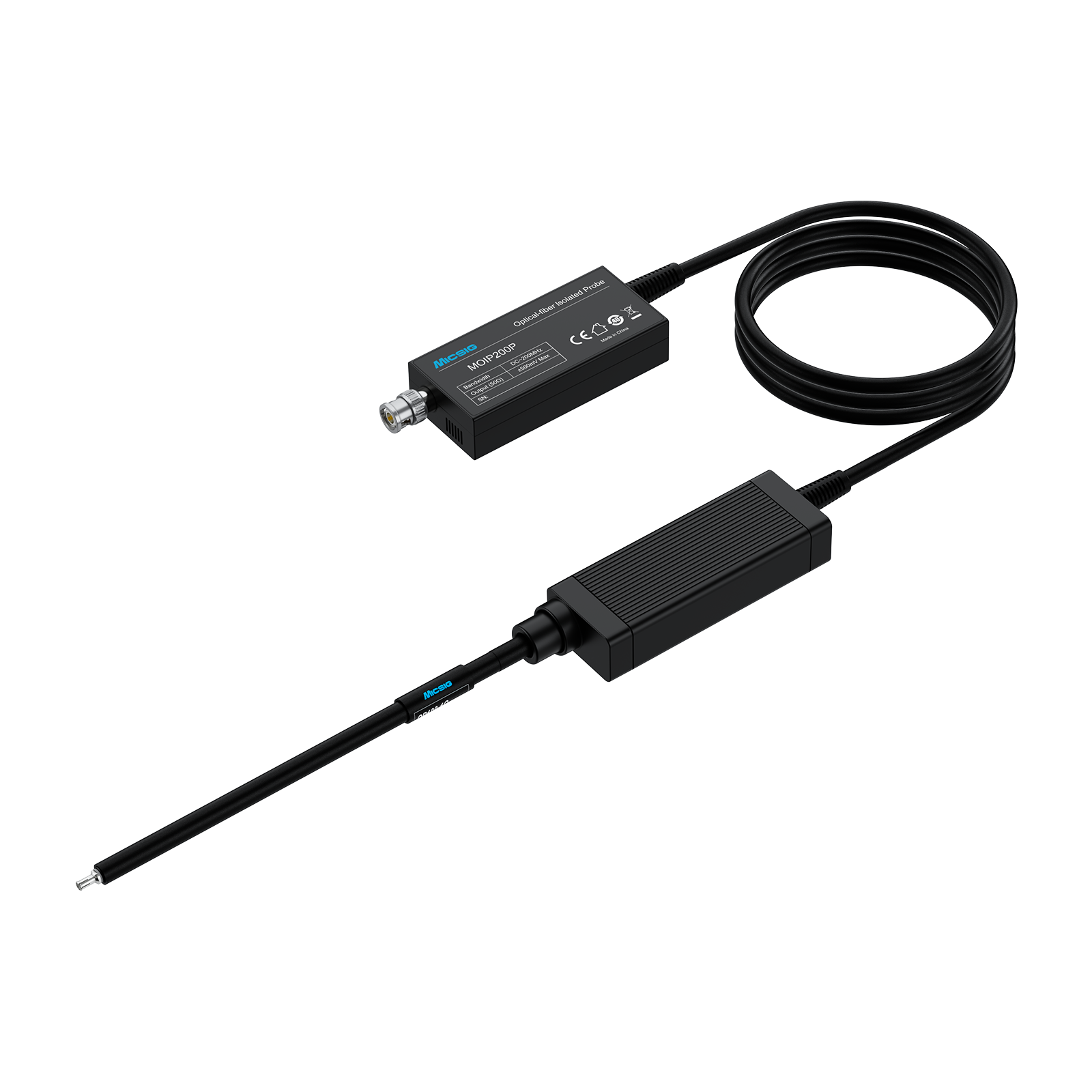

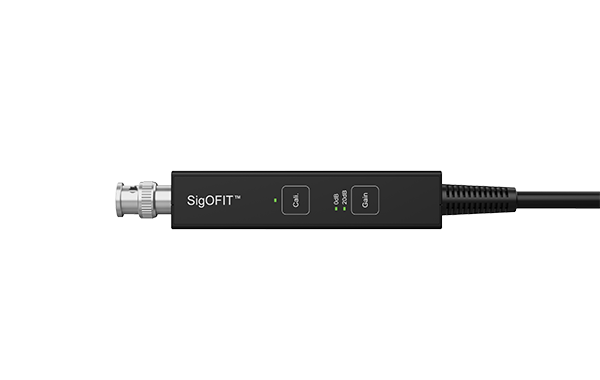

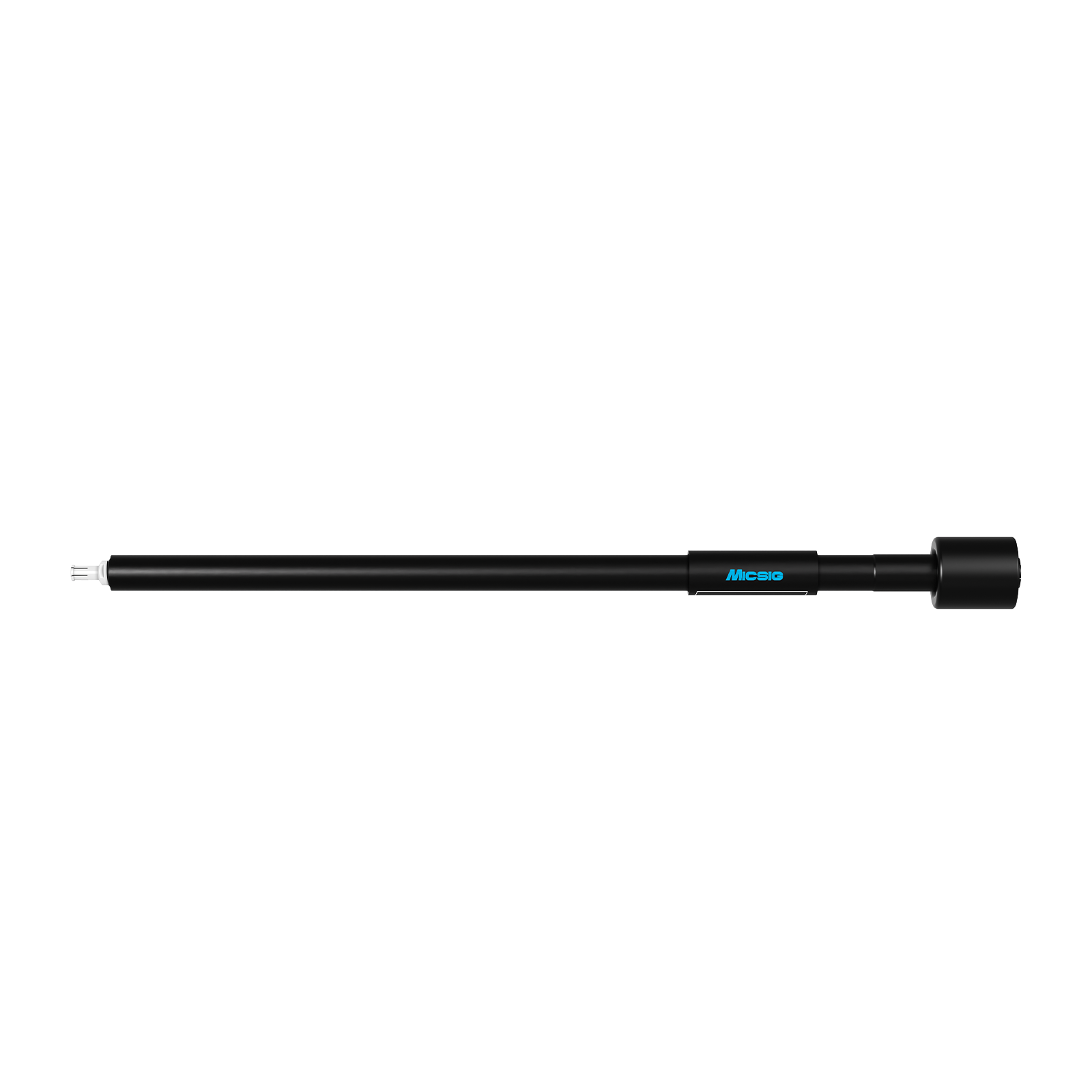

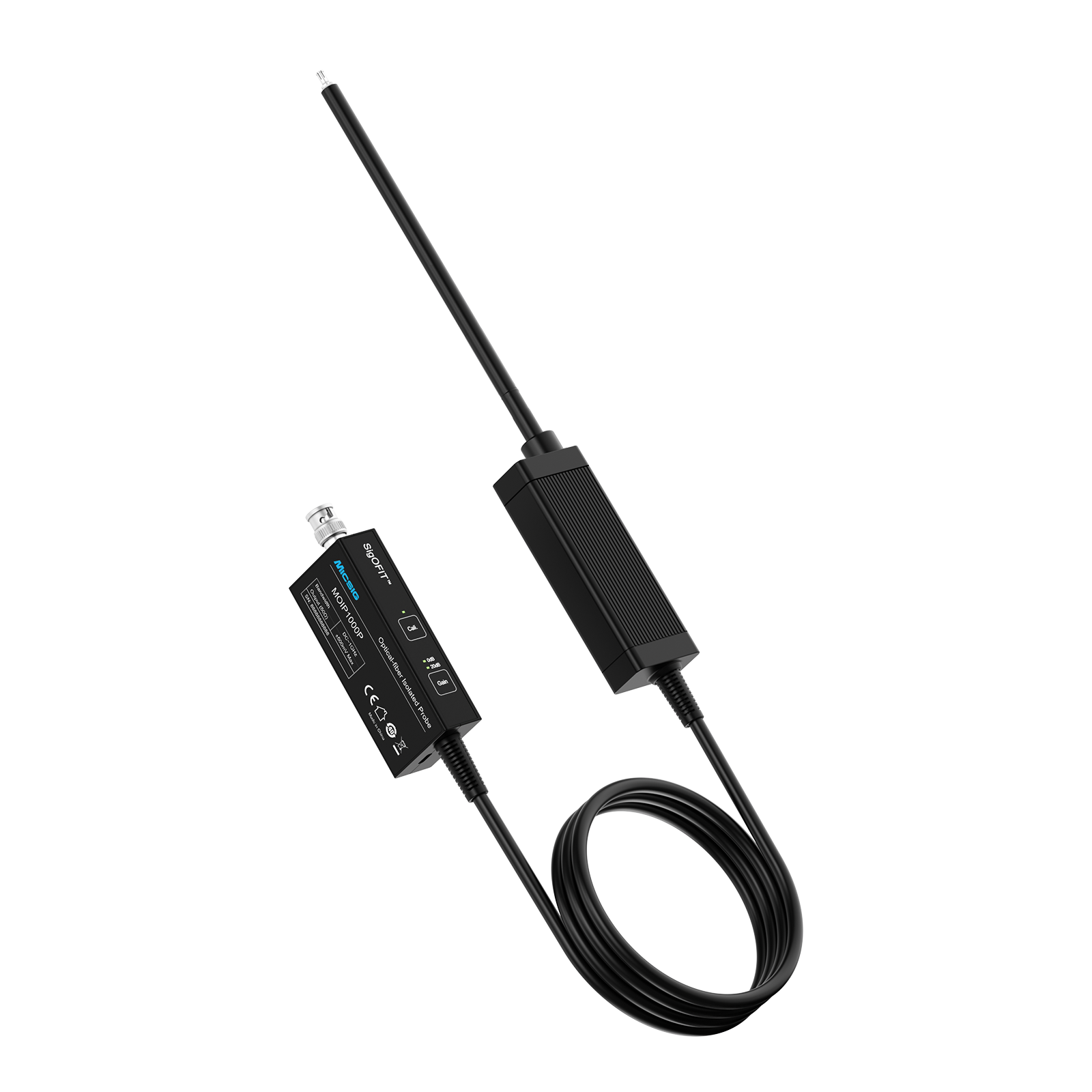

Micsig SigOFIT Gen 3 MOIP Serisi Optik İzole Prob
Yeni nesil güç elektroniği uygulamalarında güvenilir ve yüksek doğruluklu ölçüm yapmak, klasik diferansiyel probların sınırlarını aşan çözümler gerektirir. Micsig SigOFIT™ Gen 3 MOIP Serisi, tamamen optik fiber izolasyon teknolojisi sayesinde yüksek ortak mod gerilimlerinin bulunduğu ortamlarda dahi gerçek sinyalin doğru şekilde görüntülenmesini sağlayan profesyonel bir yüksek gerilim diferansiyel probudur.

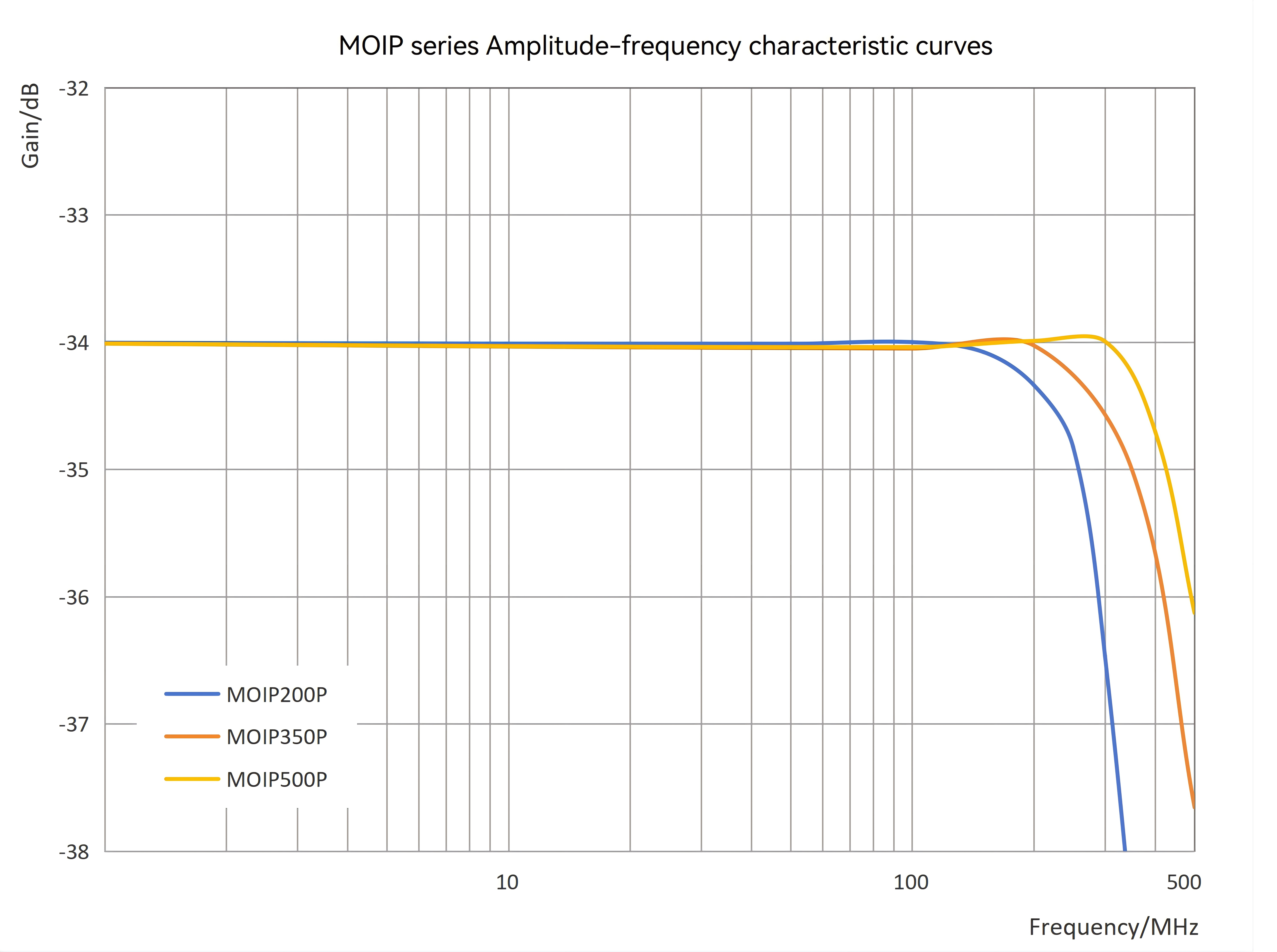

200 MHz ile 1 GHz arasında bant genişliği sunan MOIP Serisi; ±0.01 V ile ±20 kV arasındaki geniş diferansiyel ölçüm kapasitesi, 85 kV'a kadar izolasyon, %1 DC doğruluk, ultra düşük gürültü seviyesi ve son derece yüksek ortak mod bastırma oranı (CMRR) ile Ar-Ge laboratuvarları, güç elektroniği tasarım ekipleri ve üretim test merkezleri için geliştirilmiştir.
SigOFIT™ Teknolojisi Nedir?
SigOFIT™, Micsig'in geliştirdiği üçüncü nesil optik izolasyon teknolojisidir.
Elektriksel izolasyon yerine optik fiber üzerinden sinyal iletimi gerçekleştirerek;
- Ortak mod gürültüsünü minimum seviyeye indirir.
- Ölçülen gerçek sinyali bozulmadan görüntüler.
- Yüksek gerilim uygulamalarında maksimum güvenlik sağlar.
- Klasik diferansiyel probların yaşadığı hatalı dalga şekli problemlerini ortadan kaldırır.
Bu teknoloji sayesinde SigOFIT Gen 3, diğer voltaj problarının doğruluğunu karşılaştırmak için referans niteliğinde kullanılabilecek seviyede yüksek sinyal doğruluğu sunmaktadır.
Öne Çıkan Özellikler

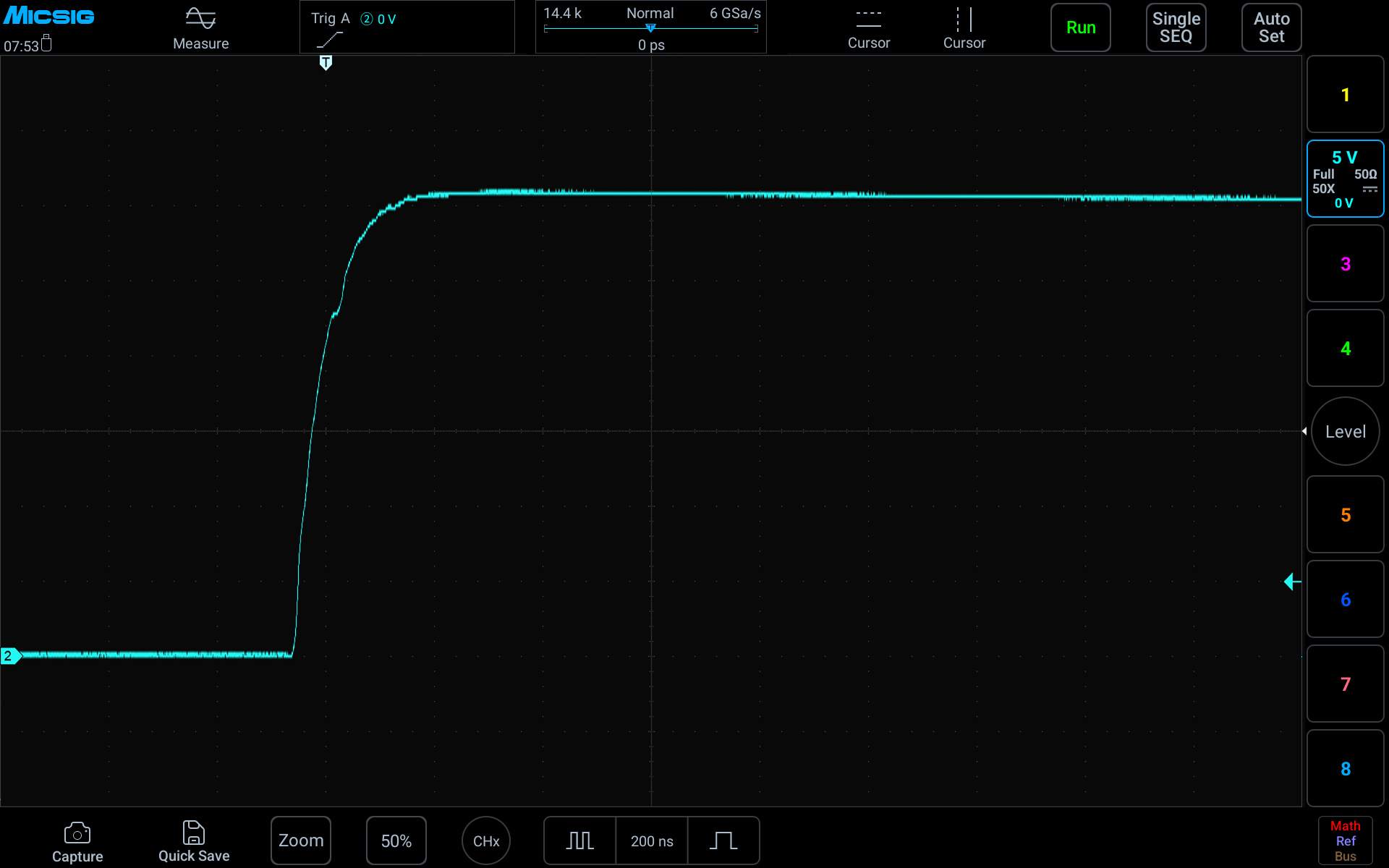

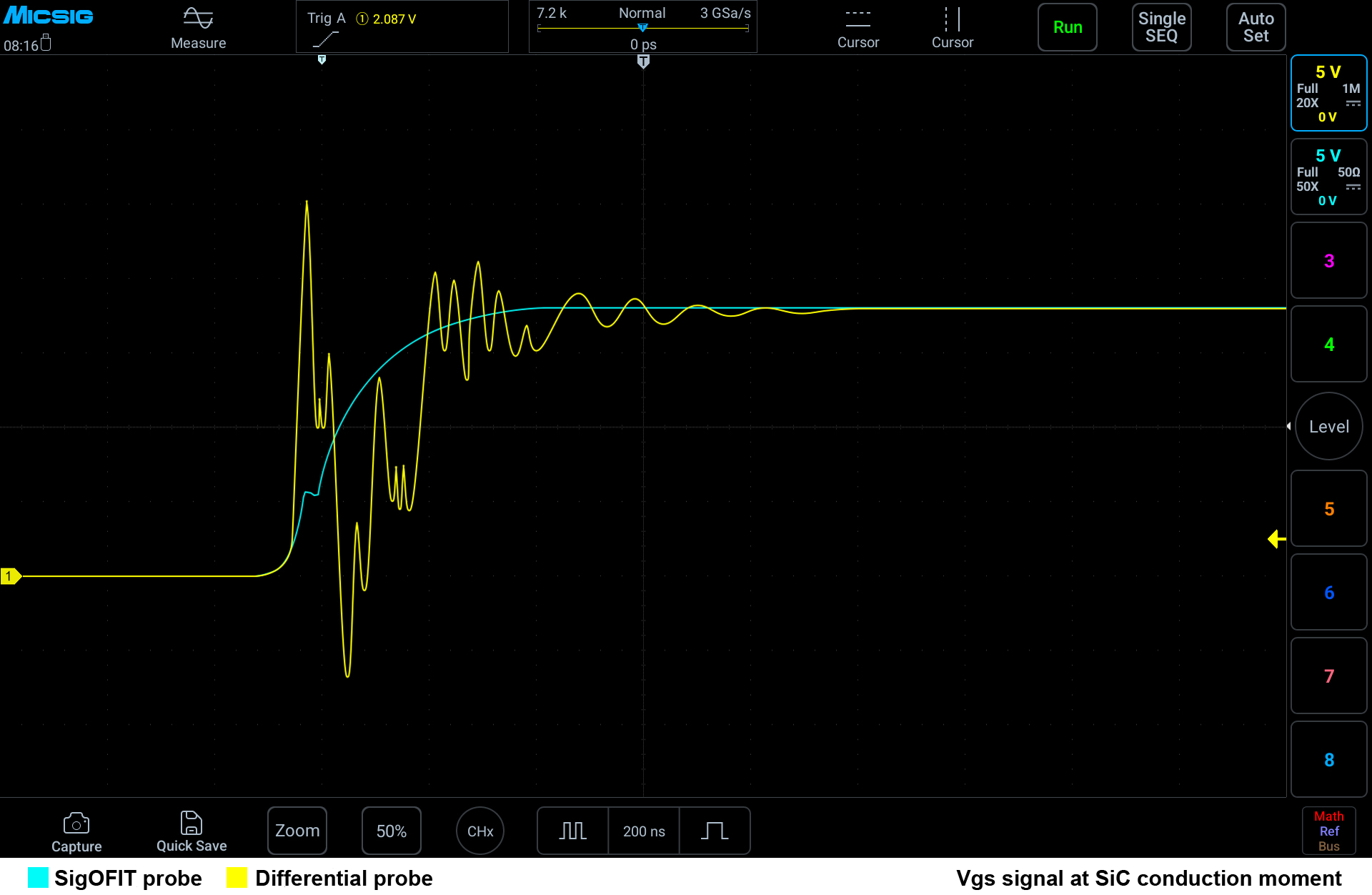

1. Gerçek Sinyali Ölçün
SigOFIT Gen 3;
- 100 MHz'de 128 dB'ye kadar
- 1 GHz seviyesinde 100 dB'nin üzerinde
CMRR değeri sunarak yüksek frekanslı ortak mod gürültülerini büyük ölçüde bastırır.
Bu sayede;
- Dalga şekilleri bozulmaz.
- Yanlış harmonikler oluşmaz.
- Gerçek anahtarlama sinyalleri görüntülenebilir.
2. Kalibrasyonsuz Çalışma
MOIP Serisi;
Gerçek zamanlı optik güç kompanzasyonu sayesinde uzun süreli ölçümlerde manuel kalibrasyon gerektirmez.
Avantajları;
- 7/24 kesintisiz test
- Sürekli aynı doğruluk
- Daha az bakım
- Daha hızlı ölçüm süreçleri
3. Üstün Ölçüm Hassasiyeti
SigOFIT Gen 3;
- DC doğruluk: ≤1%
- Gürültü seviyesi: ≤0.3 mVrms
- Sıfır kayması: <0.1%
- Kazanç kayması: <1%
özellikleriyle laboratuvar sınıfında ölçüm doğruluğu sağlar.
4. 85 kV İzolasyon
Yüksek gerilim uygulamalarında kullanıcı güvenliği kritik öneme sahiptir.
MOIP Serisi;
- 85 kV'a kadar izolasyon
- Optik izolasyon mimarisi
- Elektriksel temas olmadan sinyal aktarımı
ile yüksek güvenlik standartları sunar.
5. GaN ve SiC İçin Optimize Edildi
Üçüncü nesil yarı iletken teknolojilerinde;
- Çok hızlı anahtarlama
- Yüksek dv/dt
- Yüksek ortak mod gürültüsü
oluşmaktadır.
SigOFIT Gen 3;
yüksek bant genişliği ile birlikte yüksek CMRR sağlayarak bu gürültüleri bastırır ve gerçek anahtarlama dalga şeklini ölçebilir.
6. Gerçek Optik Fiber İzolasyon
SigOFIT Gen 3'te;
- Lazer tabanlı veri aktarımı
- Fiber üzerinden sinyal iletimi
- Harici pil gerektirmeyen yapı
bulunmaktadır.
Bu sayede kesintisiz ve uzun süreli test uygulamalarında yüksek güvenilirlik elde edilir.
7. Geniş Ölçüm Aralığı
MOIP Serisi;
uygun zayıflatıcı uçlar ile;
arasındaki diferansiyel sinyalleri ölçebilir.
Bu özellik sayesinde hem düşük seviyeli sinyaller hem de çok yüksek gerilim uygulamaları tek prob ailesi ile gerçekleştirilebilir.
8. Hızlı Kullanıma Hazır
- Güç verildikten hemen sonra kullanılabilir.
- AutoZero işlemi 1 saniyeden kısa sürede tamamlanır.
- Ölçüm hazırlık süresi minimumdur.
Teknik Özellikler
| Özellik |
Değer |
| Bant Genişliği |
200 MHz – 1 GHz |
| Diferansiyel Ölçüm |
±0.01 V – ±20 kV |
| Ortak Mod Gerilimi |
85 kVpk |
| DC Doğruluk |
%1 |
| CMRR |
100 MHz'de 128 dB'ye kadar |
| Gürültü Seviyesi |
<0.3 mVrms |
| Arayüz |
BNC |
| İzolasyon |
Optik Fiber |
| AutoZero |
<1 saniye |
| Çalışma |
Kalibrasyon gerektirmez |
Kullanım Alanları
Micsig SigOFIT Gen 3 aşağıdaki uygulamalar için ideal bir çözümdür:
- Motor sürücü tasarımı
- Güç dönüştürücü geliştirme
- Elektronik balast tasarımı
- GaN yarı iletken testleri
- SiC güç modülü ölçümleri
- IGBT Half Bridge uygulamaları
- Full Bridge devreleri
- İnverter tasarımı
- UPS geliştirme
- Anahtarlamalı güç kaynakları
- Yüksek gerilim güvenlik testleri
- Güç yarı iletkeni karakterizasyonu
- Şönt direnç ölçümleri
- EMI analizleri
- ESD sorun giderme
- Floating ölçümler
Sık Sorulan Sorular (FAQ)
SigOFIT Gen 3 ile klasik diferansiyel problar arasındaki temel fark nedir?
SigOFIT Gen 3, optik fiber izolasyon teknolojisi sayesinde çok yüksek ortak mod gürültüsünü bastırarak gerçek sinyalin daha doğru ölçülmesini sağlar.
Hangi yarı iletken teknolojileri için uygundur?
GaN, SiC ve IGBT tabanlı yüksek hızlı güç elektroniği uygulamaları için geliştirilmiştir.
Maksimum ölçüm aralığı nedir?
Uygun zayıflatıcı uçlar kullanıldığında ±0.01 V ile ±20 kV arasındaki diferansiyel sinyaller ölçülebilir.
Kalibrasyon gerektirir mi?
Hayır. Gerçek zamanlı optik güç kompanzasyonu sayesinde manuel kalibrasyona ihtiyaç duyulmadan uzun süreli ölçüm yapılabilir.
