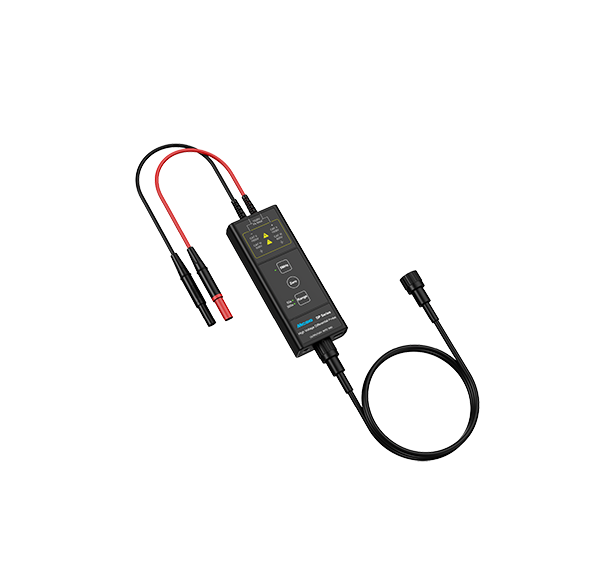

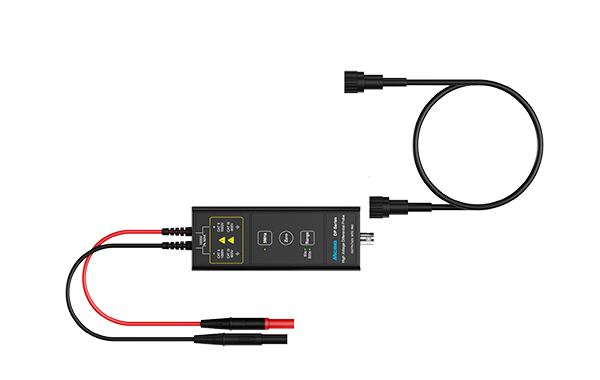

Micsig DP7000, bir osiloskopla birlikte kullanılacak uygun maliyetli bir yüksek voltajlı diferansiyel probudur. Ana amacı, yüksek frekanslarda da diferansiyel ve ortak mod voltajlarının yüzen sinyallerini ölçmektir. Yüksek giriş empedansı, düşük giriş kapasitansı ve en aza indirilmiş yük etkisi, diferansiyel sinyalin doğruluğunu büyük ölçüde artırır. Bu serideki tüm modeller, yarı bant genişliği aralığında < 0,5 dB'lik bir genlik dalgalanmasıyla mükemmel bant genişliği düzlüğüne sahiptir. Bu nedenle, yüksek frekans aralıklarında bile yüksek doğruluk sağlanabilir.

Ürün, özellikle güç kaynakları, motor sürücüleri tasarlarken ve elektronik balastlarla çalışırken kullanışlıdır. Prob, yüksek voltaj derecesi sayesinde osiloskopa zarar vermeden güvenle ölçüm yapmanızı sağlar.

Prob, çoğu modern osiloskop ve bilgisayarda yaygın bir arayüz olan USB-C ile çalıştırılır. Bu, probu oldukça taşınabilir bir araç haline getirir ve özel bir güç kaynağına olan ihtiyacı ortadan kaldırır. ≥200MHz bant genişliğine sahip bir osiloskopta kullanılması önerilir. Cihaz, aşırı aralık algılandığında bip sesi çıkarır ve LED'i yanıp söner. Prob, test uçlarını kısa devre yaptırıp Sıfırlama düğmesine basarak hızla sıfırlanır.

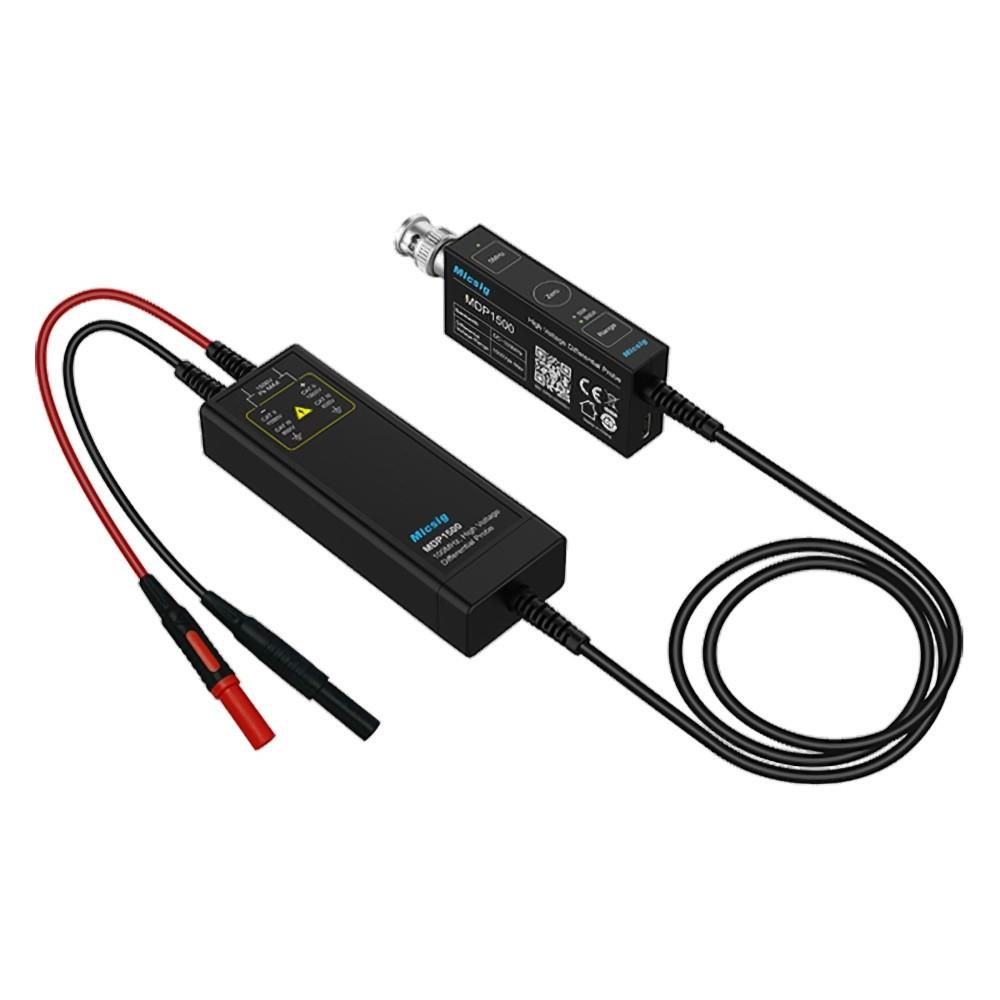

Dikkat edin, resimdeki ürün DP1500'dür, ancak görsel olarak DP serisindeki diğer tüm modellerle karşılaştırılabilir.

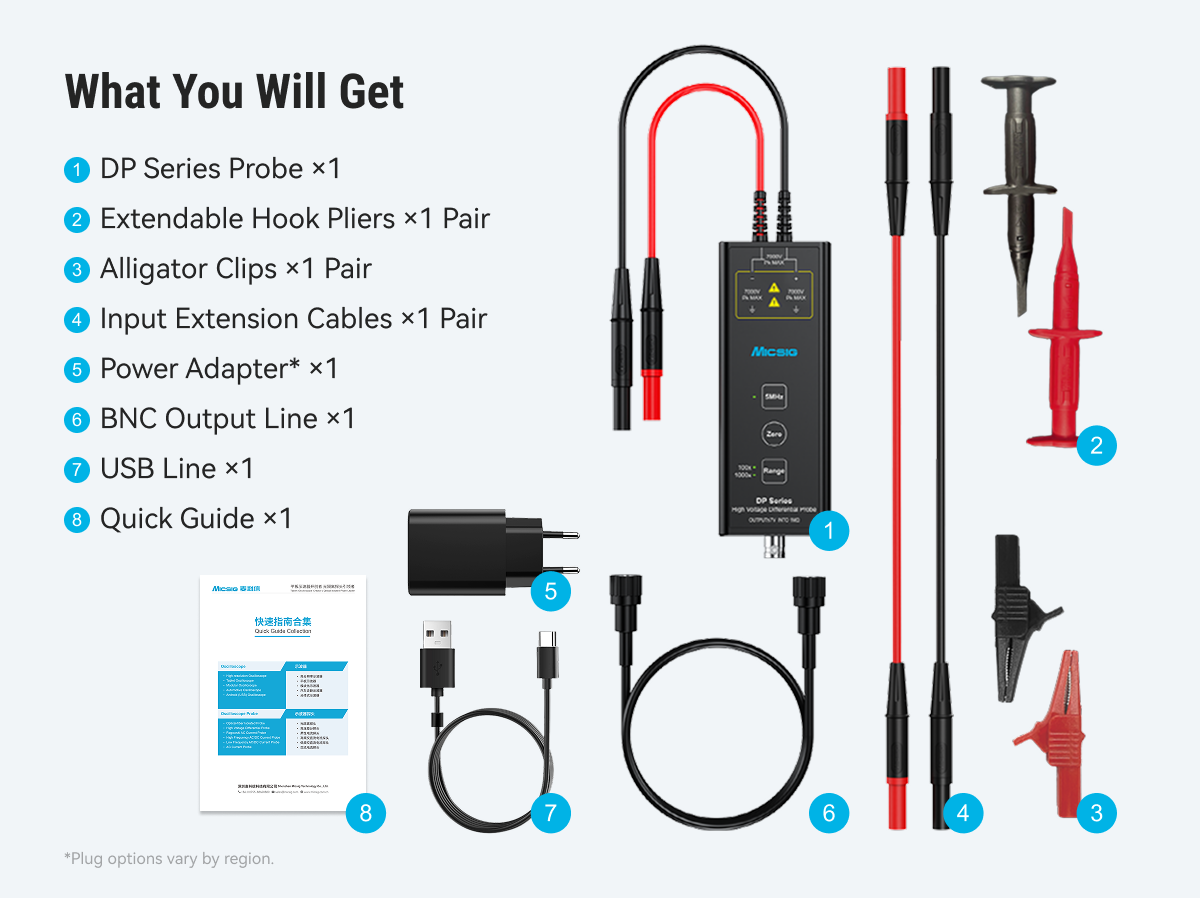

Aksesuarlar
Aşağıdaki aksesuarlar diferansiyel prob ile birlikte gelir:

1 çift timsah klipsi (siyah/kırmızı)
1 çift test kancası (siyah/kırmızı)
USB-C kablosu
