Teknik Döküman (Datasheet)





LiteVNA 67, 50 kHz–6.3 GHz geniş frekans aralığında RF, anten, filtre ve haberleşme sistemlerinin karakterizasyonu için geliştirilmiş taşınabilir bir Vektör Network Analizör (VNA) çözümüdür.



Geniş 7 inç kapasitif dokunmatik ekranı, 3 GHz’e kadar 100 dB’den yüksek sistem dinamik aralığı, N-Type RF bağlantıları, dahili kaynak zayıflatıcısı (source attenuator) ve yüksek kapasiteli 7800 mAh bataryası ile laboratuvar çalışmalarından saha ölçümlerine kadar geniş bir kullanım alanı sunar.



LiteVNA 67; S11 yansıma ve S21 iletim parametrelerini ölçmenin yanı sıra IFFT tabanlı TDR (Time Domain Reflectometry) ve DTF (Distance to Fault) analizlerini destekler. Böylece anten, kablo, filtre, amplifikatör ve çeşitli RF bileşenlerinin analizinde kompakt ve ekonomik bir VNA çözümü sağlar.



LiteVNA 67 Öne Çıkan Özellikleri

• 50 kHz–6.3 GHz geniş frekans aralığı
• 2 Port Vektör Network Analizör
• S11 Return Loss / Reflection ölçümü
• S21 Transmission / Insertion Loss ölçümü
• TDR – Time Domain Reflectometry
• DTF – Distance to Fault analizi
• 50 kHz–3 GHz arasında >100 dB dinamik aralık
• 3 GHz–6.3 GHz arasında >80 dB dinamik aralık
• 7 inç kapasitif dokunmatik ekran
• RF ölçümleri için N-Type konnektörler
• Dahili Source Attenuator
• Smith Chart, Log Magnitude, SWR ve Phase görüntüleme
• Cihaz üzerinde 21–1001 ölçüm noktası
• USB bağlantısında 1–65535 ölçüm noktası
• USB-C PC ve Android bağlantısı
• <0.5 ppm frekans kararlılığı
• 7800 mAh dahili batarya
• Taşınabilir saha kullanımına uygun tasarım
• N-Type OPEN / SHORT / LOAD kalibrasyon kiti dahil

RF Ölçümleri İçin Taşınabilir VNA

LiteVNA 67, klasik masaüstü network analizörlerin temel RF analiz yeteneklerini taşınabilir bir platformda sunmak üzere tasarlanmıştır.



Cihaz, dahili RF anahtarlama yapısı üzerinden S11 ve S21 parametrelerini ölçebilir. Bu sayede anten empedans analizi, return loss, VSWR, kablo kayıpları, filtre karakterizasyonu ve RF devrelerinin frekans cevabı gibi birçok ölçüm gerçekleştirilebilir.



50 kHz’den başlayarak 6.3 GHz’e kadar uzanan frekans aralığı sayesinde düşük frekanslı RF uygulamalarının yanı sıra ISM, IoT, Wi-Fi, RF haberleşme, amatör telsiz ve 5.8 GHz uygulamalarında kullanılabilir.



100 dB’den Yüksek Dinamik Aralık



LiteVNA 67'nin önemli avantajlarından biri geliştirilmiş sistem dinamik aralığıdır.



Frekans Aralığı	Sistem Dinamik Aralığı
50 kHz–3 GHz	>100 dB
3 GHz–6.3 GHz	>80 dB

Yüksek dinamik aralık özellikle yüksek bastırma değerlerine sahip filtrelerin, RF devrelerinin ve düşük seviyeli iletim sinyallerinin daha ayrıntılı analiz edilmesine yardımcı olur.

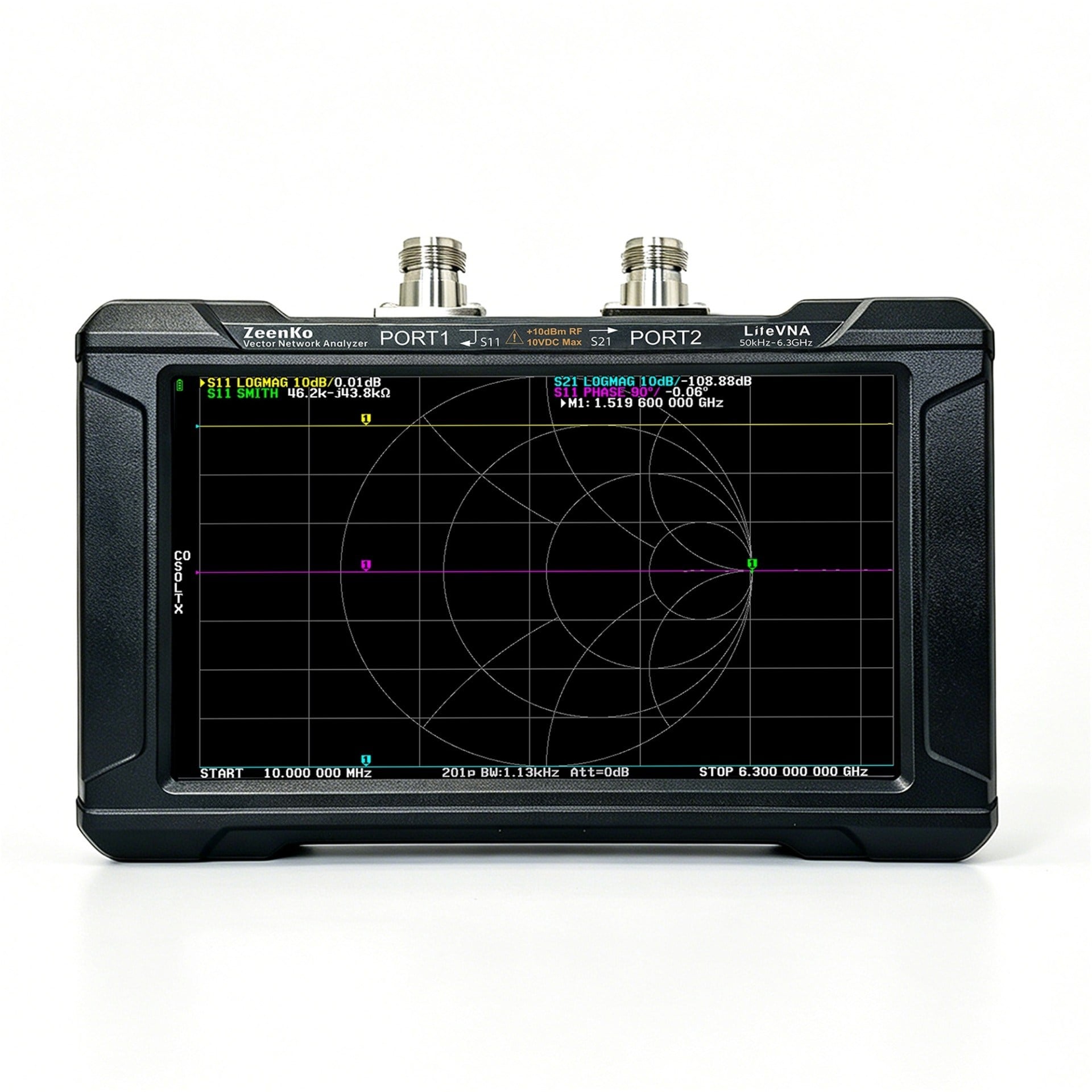

7 İnç Kapasitif Dokunmatik Ekran

LiteVNA 67, önceki LiteVNA modellerine göre çok daha büyük olan 7 inç kapasitif dokunmatik ekran ile donatılmıştır.

Geniş ekran sayesinde ölçüm eğrileri, marker değerleri ve Smith Chart gibi RF analiz sonuçları cihaz üzerinden rahatlıkla incelenebilir.

Ölçüm sonuçları farklı gösterim formatlarında görüntülenebilir:

• Smith Chart
• Log Magnitude
• SWR / VSWR
• Phase

Bu özellik özellikle bilgisayar kullanmadan gerçekleştirilen saha ölçümlerinde önemli kullanım kolaylığı sağlar.

S11 – Return Loss ve Anten Analizi

LiteVNA 67 ile S11 parametresi ölçülerek RF devresinin veya antenin girişindeki yansıma karakteristiği analiz edilebilir.

S11 ölçümleri kullanılarak;

• Return Loss
• VSWR / SWR
• Empedans
• Reaktans
• Rezonans frekansı
• Anten eşleşmesi

gibi temel RF parametreleri değerlendirilebilir.

Bu nedenle LiteVNA 67 özellikle anten tasarımı, anten ayarı ve RF matching çalışmalarında kullanışlı bir ölçüm cihazıdır.

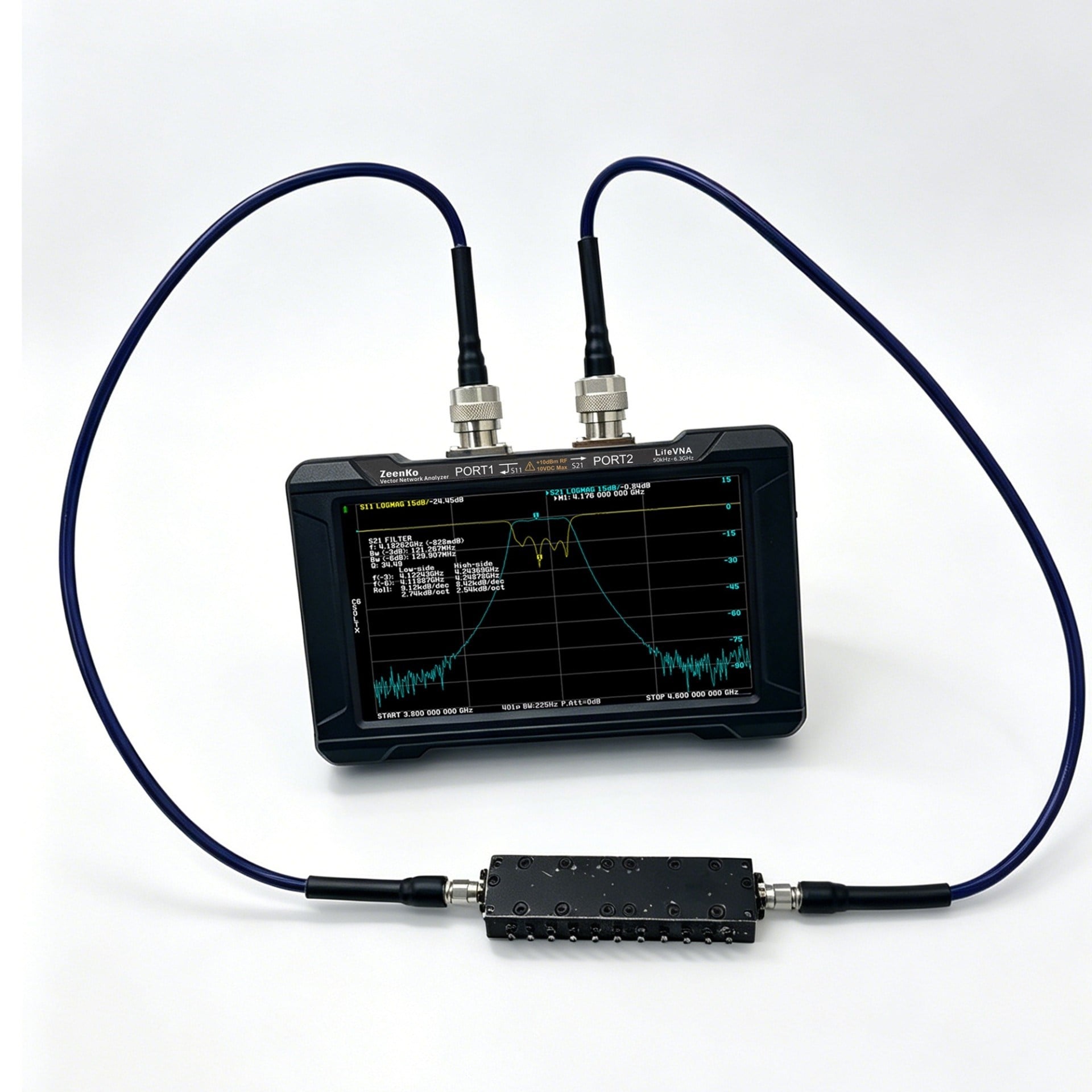

S21 – İletim ve Filtre Analizi

S21 ölçümü, RF sinyalinin test edilen cihaz üzerinden ne ölçüde iletildiğinin belirlenmesini sağlar.

LiteVNA 67 ile;

• Filtre frekans cevabı
• Insertion Loss
• Amplifikatör frekans cevabı
• RF kablo kayıpları
• RF devrelerinin iletim karakteristikleri

analiz edilebilir.

Bu özellik band-pass, low-pass, high-pass ve band-stop filtrelerin geliştirilmesi ve test edilmesi için LiteVNA 67'yi kullanışlı bir VNA çözümü haline getirir.

Dahili Source Attenuator

LiteVNA 67'nin önceki LiteVNA modellerinden ayrılan önemli özelliklerinden biri dahili source attenuator yapısıdır.

Kaynak sinyal seviyesinin kontrollü şekilde azaltılabilmesi, özellikle aktif RF cihazlarının ölçümünde avantaj sağlar.

Bu özellik sayesinde cihaz;

• RF amplifikatörleri
• Mixer devreleri
• Aktif RF modülleri
• RF alıcı/verici devreleri

gibi aktif bileşenlerin karakterizasyonunda kullanılabilir.

TDR ve DTF Analizi

LiteVNA 67 yalnızca frekans domeninde ölçüm yapmakla sınırlı değildir.

IFFT hesaplamaları sayesinde Time Domain Reflectometry (TDR) ve Distance to Fault (DTF) analizleri gerçekleştirilebilir.

Bu özellik özellikle RF kablo ve anten sistemlerinde;

• Kablo süreksizliklerinin belirlenmesi
• Konnektör problemlerinin tespit edilmesi
• Empedans değişimlerinin incelenmesi
• Kablo üzerindeki arıza noktalarının bulunması
• Anten besleme hattı problemlerinin analiz edilmesi

gibi uygulamalarda kullanılabilir.

LiteVNA 67 Teknik Özellikleri

Teknik Özellik	LiteVNA 67
Cihaz Tipi	Vektör Network Analizör
Frekans Aralığı	50 kHz–6.3 GHz
Port Sayısı	2
Ölçülen S Parametreleri	S11, S21
Sistem Dinamik Aralığı	>100 dB (50 kHz–3 GHz)
	>80 dB (3–6.3 GHz)
Noise Floor	<-50 dB (50 kHz–3 GHz)
	<-40 dB (3–6.3 GHz)
S11 Return Loss	>50 dB (50 kHz–3 GHz)
	>40 dB (3–6.3 GHz)
Frekans Kararlılığı	<0.5 ppm
Maksimum RF Giriş Seviyesi	+10 dBm
Maksimum DC Giriş	10 VDC
Sweep Points – Cihaz	21–1001
Sweep Points – USB	1–65535
Ekran	7” Kapasitif Dokunmatik
RF Konnektör	N-Type
Haberleşme	USB-C
Batarya	7800 mAh
Ağırlık	1.7 kg
Source Attenuator	Var
TDR / DTF	Var

Teknik değerler üretici/tedarikçi ürün bilgilerine dayanmaktadır.

LiteVNA 67 Kullanım Alanları

LiteVNA 67, RF ve mikrodalga alanında çalışan mühendisler, teknisyenler, Ar-Ge laboratuvarları, üniversiteler ve amatör telsiz kullanıcıları için geniş bir kullanım alanına sahiptir.

Başlıca uygulamalar:

• Anten tasarımı ve optimizasyonu
• Anten VSWR ölçümü
• Anten empedans ölçümü
• RF filtre karakterizasyonu
• RF kablo testleri
• Koaksiyel kablo kayıp ölçümü
• Amplifikatör analizi
• Mixer ve aktif RF devrelerinin testi
• RF matching network optimizasyonu
• IoT cihazlarının RF testleri
• Wi-Fi RF uygulamaları
• 2.4 GHz ve 5 GHz sistemlerin analizi
• 5.8 GHz RF sistemleri
• Haberleşme sistemleri
• Amatör telsiz uygulamaları
• RF Ar-Ge ve eğitim laboratuvarları
• Saha RF ölçümleri
• TDR ve DTF kablo arıza analizi

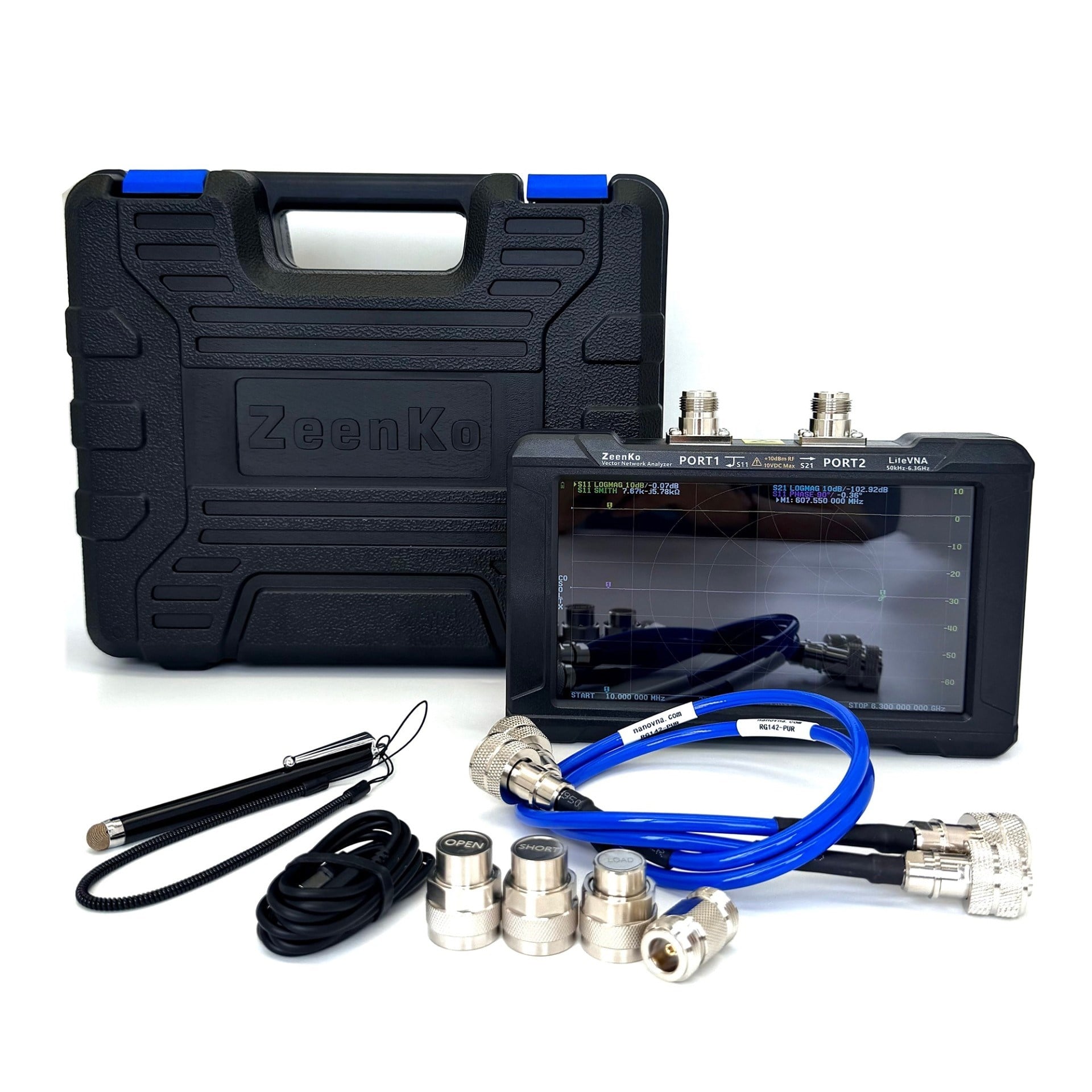

LiteVNA 67 Kutu İçeriği

LiteVNA 67, temel VNA ölçümlerine başlanabilmesi için gerekli kalibrasyon aksesuarlarıyla birlikte sunulur.

Standart paket içeriği:

• LiteVNA 67 Vektör Network Analizör
• N-Type OPEN kalibrasyon standardı
• N-Type SHORT kalibrasyon standardı
• N-Type LOAD kalibrasyon standardı
• N-Type dişi-dişi adaptör
• RF test kablosu
• USB-C kablosu
• Taşıma ve saklama çantası



Neden LiteVNA 67?

LiteVNA 67; geniş frekans aralığı, yüksek dinamik aralığı ve taşınabilir yapısıyla RF ölçümleri için güçlü bir fiyat/performans çözümü sunar.

LiteVNA 67 tercih etmek için öne çıkan nedenler:

6.3 GHz'e Kadar Ölçüm
50 kHz’den 6.3 GHz’e kadar geniş frekans kapsamı.

>100 dB Dinamik Aralık
3 GHz’e kadar yüksek dinamik aralık sayesinde ayrıntılı RF ölçümleri.

7” Büyük Dokunmatik Ekran
Smith Chart ve ölçüm eğrilerinin saha ortamında rahat görüntülenmesi.

N-Type RF Bağlantıları
Özellikle saha, anten ve RF sistem uygulamalarına uygun bağlantı yapısı.

Dahili Source Attenuator
Aktif RF devrelerinin karakterizasyonunda daha fazla ölçüm esnekliği.

TDR / DTF Analizi
Kablo ve iletim hattı problemlerinin konumlandırılmasına yardımcı olan zaman domeni analizleri.

7800 mAh Batarya
Uzun süreli saha çalışmalarına uygun yüksek kapasiteli dahili batarya.

PC ve Android Desteği
USB-C üzerinden uyumlu NanoVNA yazılımlarıyla ölçümlerin kaydedilmesi ve ileri analizi.
