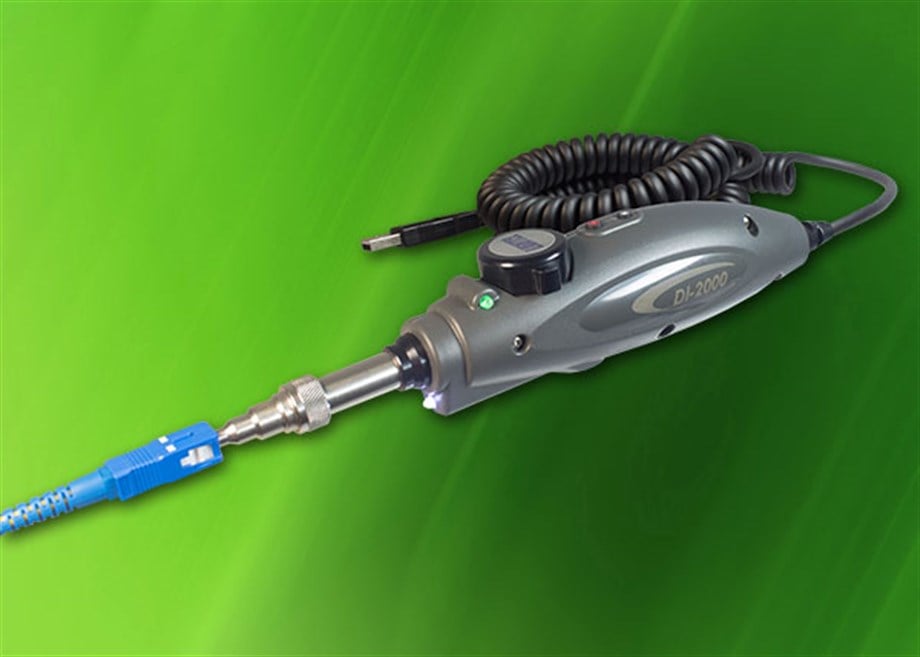

Kolay konnektör kontrolü için USB otomatik odaklama probu
Birçok modern ağ sorunu, kirlenmiş veya hasar görmüş fiber optik konektör uç yüzeylerinden kaynaklanabilir. Lightel'in DI denetim probu serisi, fiber optik erkek ve dişi, tek ve çok kanallı konektörler için uç yüzeylerin ergonomik, kullanımı kolay ve çok yönlü denetimini sağlar.
DI-2000 hızlı tek dokunuşla otomatik odaklama özelliğine sahiptir. Odaklanma sağlandığında görsel gösterge LED'i kırmızıdan yeşile dönerek konnektör denetimini kolaylaştırır ve özellikle yüksek yoğunluklu raflarda kullanışlıdır. Buna ek olarak, teknisyenlerin bazen zayıf aydınlatmalı kablo dolaplarında veya veri merkezlerinde çalışması gerektiğinden, ünite dahili bir el feneri ile donatılmıştır. Kolayca erişilebilen yakalama düğmesi ile görüntüleri yakalamak ve bilgisayarınıza veya diğer cihazlara kaydetmek kolaydır. Tüm DI Serisi dürbünlerimiz gibi DI-2000 de Lightel'in 120'den fazla denetim ucundan herhangi birini kullanabilir.
DI-2000 paketi dört UPC ucu, görüntü görüntüleme, otomatik merkezleme, görüntü yakalama ve dijital yakınlaştırma için ücretsiz ConnectorView (standart) yazılımı ve kullanışlı bir taşıma çantası içerir. İsteğe bağlı ConnectorView Plus yazılımımız bir Windows tablet veya PC üzerinde başarılı/başarısız analizi sağlayabilir. İsteğe bağlı DI-1000-WIFI adaptörümüz kullanılarak tabletlere ve akıllı telefonlara WiFi bağlantısı da sağlanabilir.
Özellikler
Tek dokunuşla otomatik odaklama
120'den fazla denetim ucuyla uyumludur
Tek modlu ve çok modlu konektörler
Tek bir düğmeye basarak uç yüz görüntülerini yakalayın ve bilgisayara kaydedin
Yeşil LED, görüntü odağına ulaşıldığını gösterir
Karanlık koşullarda kullanım için dahili el feneri
Dört UPC ucu, ConnectorView yazılımı ve taşıma çantası dahildir
İsteğe bağlı WiFi bağlantısı
İsteğe bağlı başarılı/başarısız yazılımı
| Teknik Özellikler |
| Görüş Alanı |
~ 640µm x 480µm |
| Algılanabilir Çözünürlük |
0.5µm |
| Odaklanma |
Otomatik odaklama veya manuel ayar, 2 mm maksimum hareket |
| Otomatik Odaklama Süresi |
~2 seconds |
| Kamera |
1/4" CMOS |
| Işık kaynağı |
Blue LED |
| Güç Kaynağı |
USB2.0 (veya üstü) bağlantı noktası |
| Boyutlar |
195mm x 41mm x 31mm (Probe with cap) |
| Ağırlık |
210g |
| Çalışma Sıcaklığı |
0°C to 50°C |
| Depolama Sıcaklığı |
-20°C to 70°C |
| Desteklenen İşletim Sistemleri (ConnectorView Yazılımı) |
Windows® 7, Windows® 8, Windows® 10, 32-bit and 64-bit işlemciler |
| Paketler |
| PAKET |
PARÇA NUMARASI |
AÇIKLAMA |
| DI-2000-B2 |
PT2-U2.5/PC/M |
Erkek 2,5 mm PC konektörleri için üniversal uç |
| PT2-FS/PC/F |
Dişi FC ve SC PC konnektörleri için uç |
| PT2-U1.25/PC/M |
Erkek 1,25 mm PC konnektörleri için üniversal uç |
| PT2-LC/PC/F-1 |
Dişi LC PC konnektörleri için uç |
| DI1-CASE-S |
Yumuşak taşıma çantası |
| CVF-USB |
ConnectorView (standart) yazılımına sahip flash sürücü |
| DI-2000-B2/APC |
PT2-U2.5/APC/M |
Erkek 2,5 mm APC konnektörleri için üniversal uç |
| PT2-FS/APC/F |
Dişi FC ve SC APC konnektörleri için uç |
| DI1-CASE-S |
Yumuşak taşıma çantası |
| CVF-USB |
ConnectorView (standart) yazılımına sahip flash sürücü |
Not: Lightel, DI-2000, DI-1000, DI-1000L-PRO, DI-1000MPO+, DI-1000-WIFI ve CI-1100 için 120'den fazla Seri 2 uç sunmaktadır.
