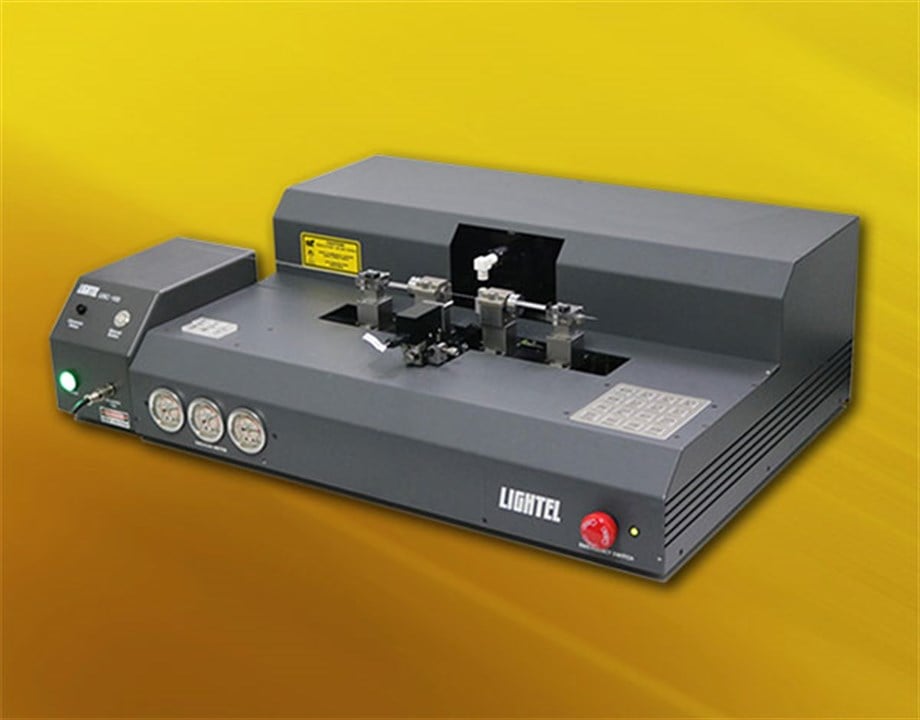

CW-7001, N x1, (N+1) x1 uç pompa birleştirici için, 37x1 veya (36+1) x1'e kadar

Yüksek güçlü fiber optik sistemler ve bunların dahili optik bileşenleri sürekli olarak gelişmektedir. Lightel CW-7000 serisi iş istasyonu, fiber demet konikleştirme ve fiber lazer pompa birleştirici üretiminin geliştirilmesine ve üretilmesine yardımcı olmak için çok kullanışlı bir araçtır. Üretim veya Ar-Ge için ideal olan CW-7000, Uç Pompa Birleştirici imalatı için özelleştirilmiştir.

CW-7000 serisi birleştirici iş istasyonu, Lightel'in fiber füzyon teknolojisindeki onlarca yıllık pratiğine ve fiber optik pompa birleştiricileri üretimindeki uygulamalı deneyimine dayanarak tasarlanmıştır. Özel olarak basitleştirilmiş fiber yükleme ve tutma fikstürlerimizle, herhangi bir cam tüp veya kılcal boru kullanmaya veya konikleştirmeye gerek yoktur. Üretim süreci basit ve öğrenmesi kolaydır. Ayrıca, fiber tutucu/fikstürler neredeyse hiç bakım gerektirmez ve farklı fiber boyutları ve fiber sayıları için değiştirilmesi son derece kolaydır.

Kapsamlı yazılım özellikleri arasında son derece yapılandırılabilir dinamik çekme, torç tarama, gaz akış kontrolü ve cleaver konumlandırma yer alır. Bu özellikler, kullanıcının çoğu parametreyi kontrol etmesine ve kendi reçetesini özelleştirmesine olanak tanıyarak iş istasyonunu hem üretim hem de araştırma için ideal hale getirir.









Kesit Görüntüleri

 7x1 Uç-Pompa Birleştirici



(18+1) X 1 Uç Pompa Birleştirici





37x1 Uç-Pompa Birleştirici



Temel Özellikler



Basit fikstür tasarımı, fiberin kolayca yüklenmesini sağlar. Cam tüplere veya kılcal damarlara gerek yoktur.




CW-7000 Serisi Merkezi Görünüm



Değiştirilebilir fiber tutucu/fikstür, kullanıcının farklı fiber boyutları ve/veya fiber sayıları arasında alet gerektirmeden hızla geçiş yapmasını sağlar. CW-7001-Base, Nx1 veya (N+1)x1 uç pompası (7 fibere kadar) üretmek için standart bir 7 fiber tutucu ile birlikte gelir ve 19 fibere veya 37 fibere kadar tutmak için isteğe bağlı fikstürler bulunur.






Çoklu fiber Tutucu











Mikro Nozullu Hibrit Lineer Torç Sistemi







Hibrit torç sistemi, farklı uygulamalar için alev genişliğini, şeklini ve sıcaklığını optimize etmek üzere birden fazla gaz akış kanalı kullanır. CW-7000 serisi iş istasyonları standart olarak 3 kanallı dairesel torç sistemi ile donatılmıştır. Müşteri, gerektiğinde H2+O2 veya H2+H2+O2 kombinasyonunu kullanmayı seçebilir. 4 kanallı dairesel torç (üst H2+O2, alt H2+O2) ve 4 kanallı doğrusal nozul sistemi (düz ve eşit bir ısıtma düzlemi oluşturur) isteğe bağlıdır.

Ünite, kullanıcıların çoğu parametreyi yapılandırmasına ve kendi dinamik çekme tariflerini oluşturmasına olanak tanıyan son derece esnek Windows® tabanlı yazılımla donatılmıştır. "Dinamik Çekme" seçildiğinde, çekme/füzyon işlemi kullanıcı tarafından bitirilene veya kesilene kadar otomatik olarak önceden yapılandırılmış parametreleri takip edecektir.









CW-7000 Serisi Yazılım Arayüzü







Benzersiz bir alev tarama fonksiyonu, operatörün torcun lifler boyunca tarama hızını, döngüsünü ve mesafesini önceden yapılandırmasına ve ayrıca çekme uzunluğuna veya çekme süresine bağlı olarak torç tarama uzunluğunu değiştirmesine olanak tanır.

Yatay ince ayarlı dahili bir ultrasonik yarıcı, kullanıcının demeti en uygun konumda yarmasını sağlar. Yarma konumlandırması ve yarma hareketi otomatik veya manuel modda yapılandırılabilir. Yarıcı, uygun kelepçe takıldığında 125µm'den 2mm'ye kadar fiber boyutları için çalışır.





CW-7000 Serisi Ultrasonik Temizleyici





Bölünme Süreci







Yerleşik bir fiber/demet kelepçesi ve isteğe bağlı bir fiber demet desteği, uygun fiber gerginliğini ve sırt desteğini sağlar.

İsteğe bağlı 8 kanallı dijital güç monitörü, operatörün işlem sırasında optik güç dağılımını izlemesini sağlar.









Teknik Özellikler



Genel
Model numarası	CW-7000 Series: CW-7001
Paket Açıklaması	CW-7001, uç pompa yapılandırması, 7x1, (6+1)x1 için yapılandırılmış temel model, ultrasonik ayırıcı ve demet kelepçesi, 4x kütle akış kontrolörü, 3 kanallı dairesel torç, isteğe bağlı fiber tutucular dahil: FIBERHOLDER-07-XXX, 7 fibere kadar fiber tutucu, FIBERHOLDER-19-XXX, 19 fibere kadar fiber tutucu, FIBERHOLDER-37-XXX, 37 fibere kadar fiber tutucu, -XXX fiber tampon çapını ifade eder (&mirco;m cinsinden)
Giriş	AC 90-240V, 50/60Hz, power consumption 150W Max
Boyutlar	570mm(W) X 195mm(H) x 470mm(D)
Ağırlık	68lbs
Kütle akış kontrolörü (standart olarak 4 adet)
Güç	DC24V, 60-130mA
PC ile iletişim	RS232 bağlantı noktası
Gaz Tüketimi	Kanal başına maksimum 300sccm/dak, İsteğe bağlı kanal başına 1000sccm/dk
Gaz Girişi	Varsayılan olarak 1/4" OD boru
UV Lamp
UV Kaynağı	UV LED
UV Dalga Boyu	365nm (UVA)
