Faraday Döndürücü Aynalar (FRM'ler), interferometrik sensör sistemleri de dahil olmak üzere bir dizi fiber optik uygulamada kullanılmaktadır. Genel olarak, FRM performans parametreleri merkezi bir dalga boyu ve dar bir sıcaklık aralığında belirlenir. Bu, dönme açısının dalga boyu ve sıcaklığa göre değişeceği anlamına gelir.

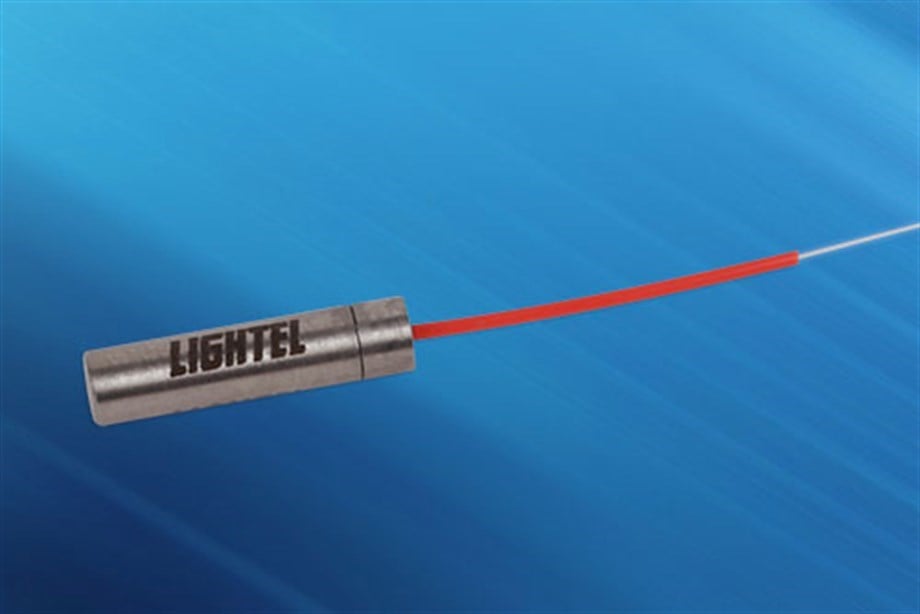

Lightel artık 1550 nm ± 30 nm dalga boyu aralığında ve -20°C ila +70°C sıcaklık aralığında ışığı 45 derece döndüren (tek geçişli) kompakt form faktörlü, geniş bantlı bir FRM (BBFRM) sunmaktadır. Bu bant genişliği ve çalışma sıcaklığı aralığında sabit bir dönüş açısı ile geniş bant FRM, interferometrik sensör sistemleri için gürültüyü önemli ölçüde azaltabilir.
| Parametre |
|
| Merkez Dalga Boyu |
1550 nm |
| Bant Genişliği |
± 30 nm |
| Ekleme Kaybı |
≤ 1.0 dB |
Faraday Dönüş Açısı (tek geçiş, içinde
bant genişliği ve çalışma sıcaklığı aralığı) |
45 ± 0.5° |
| Sönme Oranı (PM) |
≥ 20 dB |
| PDL (SM) |
≤ 0.05 dB |
| Maksimum Güç |
300 mW |
| Çalışma Sıcaklığı |
-20°C ~ +70°C |
| Depolama Sıcaklığı |
-40°C ~ +85°C |
| Paket Boyutları |
5.0 mm (Φ) x 20 mm (L) |
Not 1: Belirtilen tüm değerler konektörsüzdür.
Not 2: SM fiber tipi: SMF-28e veya uyumlu fiber.
Not 3: PM fiber tipi: PM 1550 Panda fiber.
Not 4: Diğer dalga boyları istek üzerine temin edilebilir. .
