Ürün Özellikleri
ÖZELLİKLER
♦ Çift yönlü, güç kaynağı ve e-yükü tek bir cihazda entegre eder
♦ Yüksek güç yoğunluğu, 3U'da 42 kW'a kadar
♦ 3U ünitede bağımsız çift kanallı tasarım ve kanallarseri veya paralel olarak bağlanabilir
♦ Yüksek verimli güç rejenerasyonu
♦ Master-slave akım dengeleme, paralel olarak maks. 10 MW çıkış
♦ Sezgisel GUI'li 5 inç dokunmatik ekran
♦ Dinamik tepki ≤200us
♦ Yükselme süresi ≤1ms
♦ Yüksek hassasiyet ≤0,03% + 30mA
♦ Dahili iletişim arayüzü
.USB（USB-TMC/USB-VCP）
.LAN（Rawsocket/Modbus-TCP/Profinet/VNC/VXI-11/Web/Telnet）
.CAN 2.0B（CANopen/CAN2.0）
.dijital IO
♦ İsteğe bağlı iletişim arayüzü GPIB/EtherCAT/Analog ve RS232
İŞLEV
♦ CC/CV önceliği
♦ Pil simülatörü olarak kullanılabilir*1
♦ Pil test fonksiyonu, pil şarj/deşarj modunu destekler
♦ Si, GaAs ve diğer güneş panellerinin IV karakteristik çıkışını doğru bir şekilde simüle eder
♦ Dahili standart çok kanallı güneş dizisi simülasyon yazılımı
♦ Yakıt hücresi simülasyonu*2
♦ Liste fonksiyonu, on milyonlarca nokta ile dinamik çalışma koşulu simülasyonu
♦ Dahili IEC 61000-4-17/IEC 61000-4-29 dalga formları
♦ LV123, LV148, ISO21498-2 vb. dahil olmak üzere dahili 9 standart otomotiv voltaj eğrisi
♦ Çıkış empedansı ayarlanabilir
♦ Yedeklilik fonksiyonu, her bir ünitenin veya kabinin durumunu kontrol etmeye ve genel çıkışı sağlamaya yardımcı olur
*1 İsteğe bağlı BSS2000 pil simülasyon yazılımı
*2 İsteğe bağlı FCS3000 yakıt hücresi simülasyon yazılımı
Fonksiyonlar ve Avantajlar
Sektör lideri yüksek güç yoğunluğu

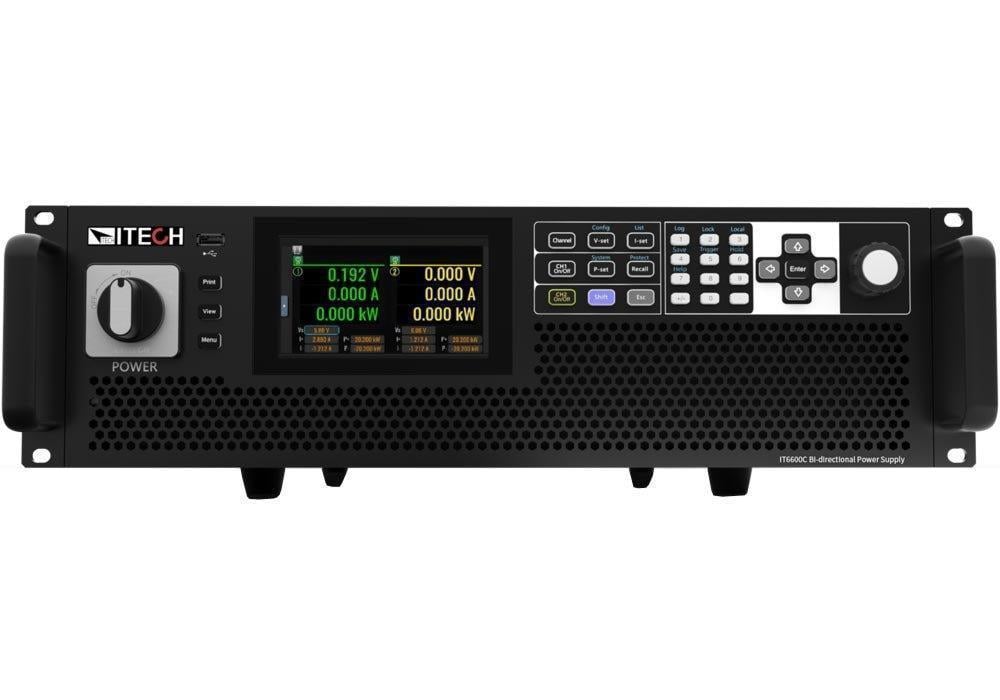

IT6600C çift yönlü DC güç kaynağı, 3U kasada 42 kW'a kadar güç kaynağı ve yükleme gücü sağlayarak, yüksek performanslı ve yüksek güçlü bir test için tezgah üstü bir çözüm sunar . Ayrıca, dar alan gereksinimleri olan entegre sistemler için de oldukça uygundur.
2'si 1 arada ünite
IT6600C çift yönlü DC güç kaynağı, sürekli akım beslemesi ve emilimi sağlamak için çift yönlü bir güç kaynağı ve rejeneratif bir yükü akıllıca bir şekilde entegre eder. Bir güç kaynağı olarak, gerekli gücü istikrarlı bir şekilde üretebilir; bir yük olarak ise nominal akımın %100'üne kadar verimli bir şekilde emebilir. "Sadece Yük" modunda, IT6600C CR, CC ve CW modlarında yük testi gerçekleştirerek daha esnek seçenekler sunar. IT6600C serisi çift yönlü DC güç kaynağı , yerden tasarruf sağlamanın yanı sıra enerji tüketimini ve maliyetleri de azaltır.
Bağımsız çift kanallı
3U yüksekliğindeki tek bir IT6600C çift yönlü DC güç kaynağı ünitesi, çift kanallarda her biri 21 kW çıkış verebilir. Her kanal tamamen bağımsız bir izolasyon tasarımına sahiptir ve kontrol edilip ölçülebilir. IT6600C hem kaynak hem de yük fonksiyonuna sahiptir. 1. kanal (Ch1) güç çıkışı sağlayabilir ve 2. kanal (Ch2) yük olarak kullanılabilir. Gerçekten iki ünite olarak kullanılabilir. Çıkış aralığını artırmak ve çeşitli test gereksinimlerini karşılamak için iki kanal seri veya paralel olarak da bağlanabilir.
