Teknik Döküman

FAYDALARI

Entegre PHY: D-PHY veya C-PHY alıcı olarak işlev görebilen gerçekten kompakt tasarım
Yüksek bant genişliği: şerit başına 2,5 Gbps'ye kadar D-PHY sinyali ve 2,5 Gsps C-PHY sinyali; bağlantı noktası başına 4 şeride kadar
Yerel protokol uygulaması: sürüm 2.1 spesifikasyonlarını destekleyen gerçek CSI-2 kontrolör örneklemesi
Kolay kullanım: Introspect ESP Yazılımı interaktif çalışma veya tam otomasyon sağlar

ÖZELLİKLER

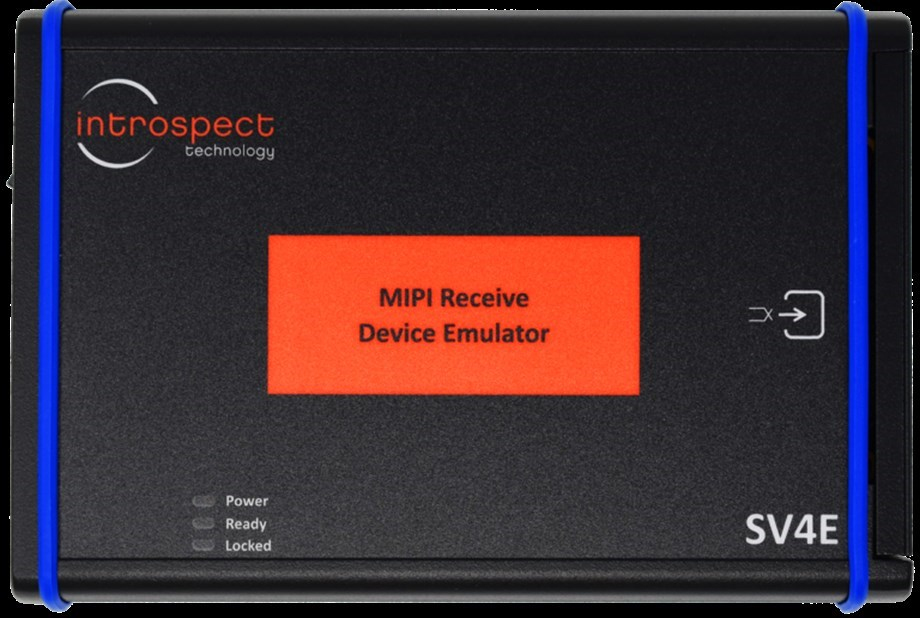

SV4E-DPRXCPRX MIPI Alıcı Cihaz Emülatörü, MIPI® Alliance özellikli cihazların hızlı taranmasını, kalibrasyonunu ve optimizasyonunu kolaylaştıran son derece entegre bir sistem seviyesi test cihazıdır. Bu tür cihazlar arasında mobil veya IoT uygulamalarında kullanılan yüksek çözünürlüklü görüntü sensörleri, kamera modülleri ve gelişmiş görüntü sinyali işlemcileri bulunur. SV4E-DPRXCPRX, benzersiz bir çift modlu D-PHY℠/C-PHY℠ analog ön uca sahiptir. Ayrıca CSI-2℠ standartları için yeniden yapılandırılabilir protokol yığınlarını entegre eder. Bu özellikler, kamera renk ayarları veya gürültü performansı gibi sistem parametrelerini ayarlamak ve kalibre etmek için gerçekçi bir test kurulumu oluşturmayı inanılmaz derecede kolaylaştırır.

CSI-2 sensörüne bağlı SV4E-CPRXG'nin gösterimi
