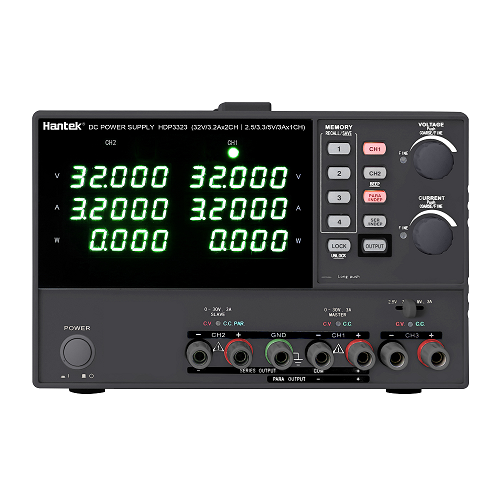

Hantek HDP3323 3 Çıkışlı Programlanabilir Ayarlanabilir DC Güç Kaynağı



  Teknik Döküman





  Teknik Döküman





  Teknik Döküman





Ayrıntılar



Temel Özellikler:

-3 bağımsız çıkış ve sürekli ayarlanabilir
-6 LED ekran: Voltaj/güç için virgülden sonra 3 basamak, akım için virgülden sonra 4 basamak
-Çözünürlük: 1mV/0.1mA/1mW
-Dijital panel kontrolü (döner kodlu anahtarlar, göstergeli silikon tuşlar)
-Kullanıcı dostu kullanım, kaba/ince ses kontrolü
-4 grup kaydetme/geri çağırma
-Kilitleme tuşu fonksiyonu
-Çıkış AÇIK/KAPALI
-Seri/paralel izleme modu
-Etkin gürültü azaltma için akıllı sıcaklık kontrollü fan
-Hafif tasarım
-USB standart arayüzü

Ürün Avantajı:

Yüksek Çözünürlük

1mV/0.1mA/1mW yüksek çözünürlük, temiz ve kararlı çıkış sağlar. HDP3323 ile, düşük çözünürlüklü güç kaynaklarında yapılamayan bir şey olan, küçük voltaj veya akımlarda bile ölçülecek nesnenin durumunu doğru bir şekilde simüle edebilirsiniz.

Seri/Paralel Mod İzleme Fonksiyonu

Seri/Paralel izleme fonksiyonu, HDP3323'ü daha da çok yönlü hale getirir. Seri izleme modu daha yüksek çıkış voltajı sağlarken, paralel izleme modu daha yüksek çıkış akımı sağlar.

Kullanışlı Fonksiyonlar

Dijital düğme, ince/kaba ayar ayarları sağlar. Tuş kilidi fonksiyonu, yanlışlıkla yapılan ayarlardan kaynaklanan hasarı önlemek için tuş takımını kilitler.

4 Ayar Kaydetme/Geri Çağırma

HDP3323, genel güç kaynaklarında mümkün olmayan panel ayarlarını kaydedip geri çağırabilir. 4 bellek ayarı setinden bir panel ayarını hızlıca seçebilir ve manuel olarak ayarlama ihtiyacını ortadan kaldırabilirsiniz.

USB Uzaktan Kumanda

USB Aygıt bağlantı noktası, uygulamanız için gerektiği gibi güç kaynağını uzaktan kontrol etmenizi sağlar.

Fonksiyon Özellikleri:

1. Yüksek parlaklıkta LED ekran, cihazın mevcut ayarını veya çıkış durumunu gösterir.

2. Bağımsız CH3 çıkış kanalları, üç yaygın voltaj ayarı sağlar.

3. C.V./C.C. için renk kodlaması. mod

4. Makineyi daha sessiz hale getirmek için iyi ısı dağılımına sahip akıllı sıcaklık kontrol fanı

5. Tek tuşla seri ve paralel mod izleme

6. Gösterge ışığı güç durumunu anında gösterir, bir bakışta net; kullanıcının yanlış kullanımını önlemek için tuş kilidi fonksiyonu







Çıkış aralığı Gerilim: 5 bit 0,4" LED ekran Akım: 5 bit 0,4" LED ekran Okuma doğruluğu
(25+5℃)
Gerilim: ±(0,03% okuma + 10 bit) Akım: ±(0,3% okuma + 10 bit) CH3 özellikleri Çıkış gerilimi (2,5V/3,3V/5V) ±%8 4 grup AC 100V/120V/220V/230V±10%, 50/60Hz HDP3323: 210*130*265mm; Yaklaşık 7 Kg

Model		HDP3323
Çıkış	Kanal	CH1	CH2	CH3
	Voltaj	0~30V	0~30V	2.5/3.3/5.0V
	Akım	0~3A	0~3A	0~3A
Sabit voltaj modu	Değişim oranı	Voltaj değişim oranı ≤0,01%+3mV
		Yük değişim oranı ≤0,01%+3mV (nominal akım ≤3A); ≤0,02%+5mV (nominal akım >3A)
	Dalgalanma ve Gürültü	≤1mVrms (5Hz~1MHz)
	Kurtarma süresi	≤100μS (yük değişimi %50, minimum yük 0,5A)
	Sıcaklık katsayısı	≤300ppm/℃
	0~nominal akım, sürekli ayarlanabilir
Sabit akım modu	Değişim oranı	Gerilim değişim oranı ≤%0,2 + 3mA
		Yük değişim oranı ≤%0,2 + 3mA
	Meme akımı	≤3mArms
	Çıkış aralığı	0~nominal akım, sürekli ayarlanabilir
Bağlı izleme modeli	Paralel değişim oranı	Gerilim değişim oranı ≤0,01%+3mV
		Yük değişim oranı ≤0,01%+3mV (nominal akım ≤3A) ≤0,02%+5mV (nominal akım >3A)
	Seri değişim oranı	Gerilim değişim oranı ≤0,01%+5mV
		Yük değişim oranı ≤300mV
	İzleme hatası	İzleme hatası ≤%0,5 + 10mV (10-30V yüksüz) Bağlı yük ≤300mV)
		≤%0,5 + 30mV (0-9,99V yüksüz) Bağlı yük ≤300mV
Ölçüm cihazı başlığı	Ekran
Güç: 5 bit 0,4" LED ekran
Çözünürlük	Voltaj: 1mV
	Akım: 0,1mA
	Güç: 1mW
Programlama doğruluğu (25+5℃)	Voltaj: ±(0,03% okuma + 10 bit)
	Akım: ±(0,3% okuma + 10 bit)
Çıkış akımı	3A
Değişim oranı (25+5℃)	Gerilim değişim oranı ≤0,01%+3mV
	Yük değişim oranı ≤0,01%+3mV
Dalgalanma ve Gürültü	≤1mVrms (5Hz~1MHz)
