| Model |

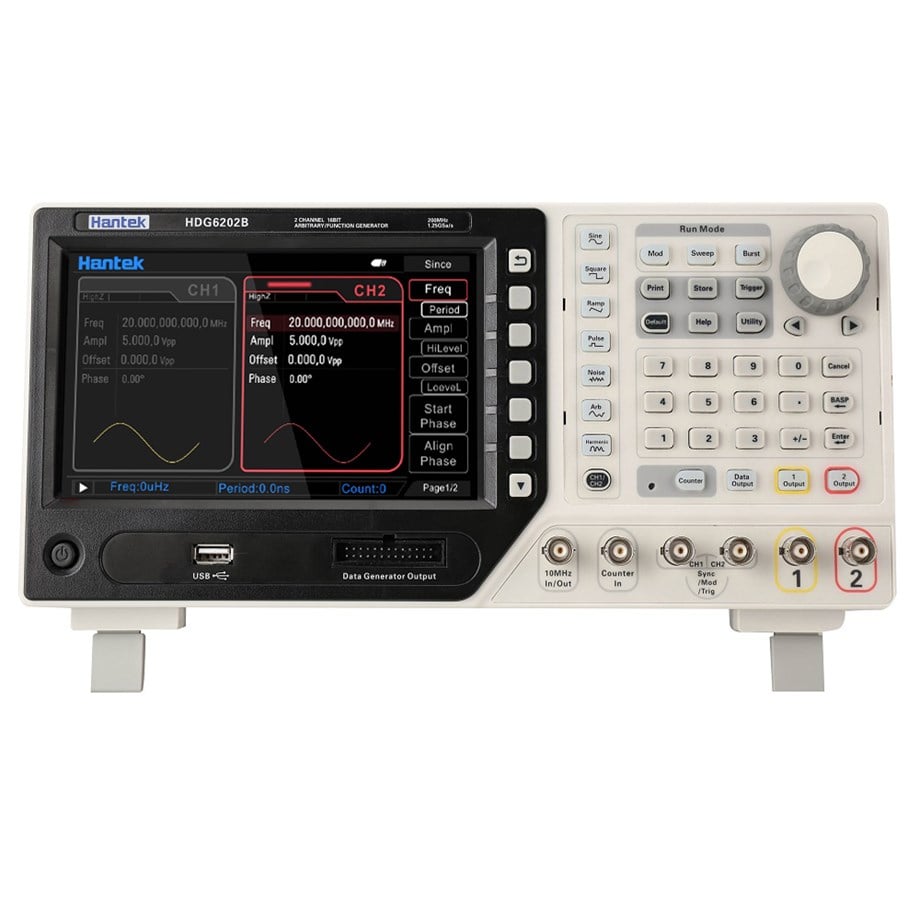

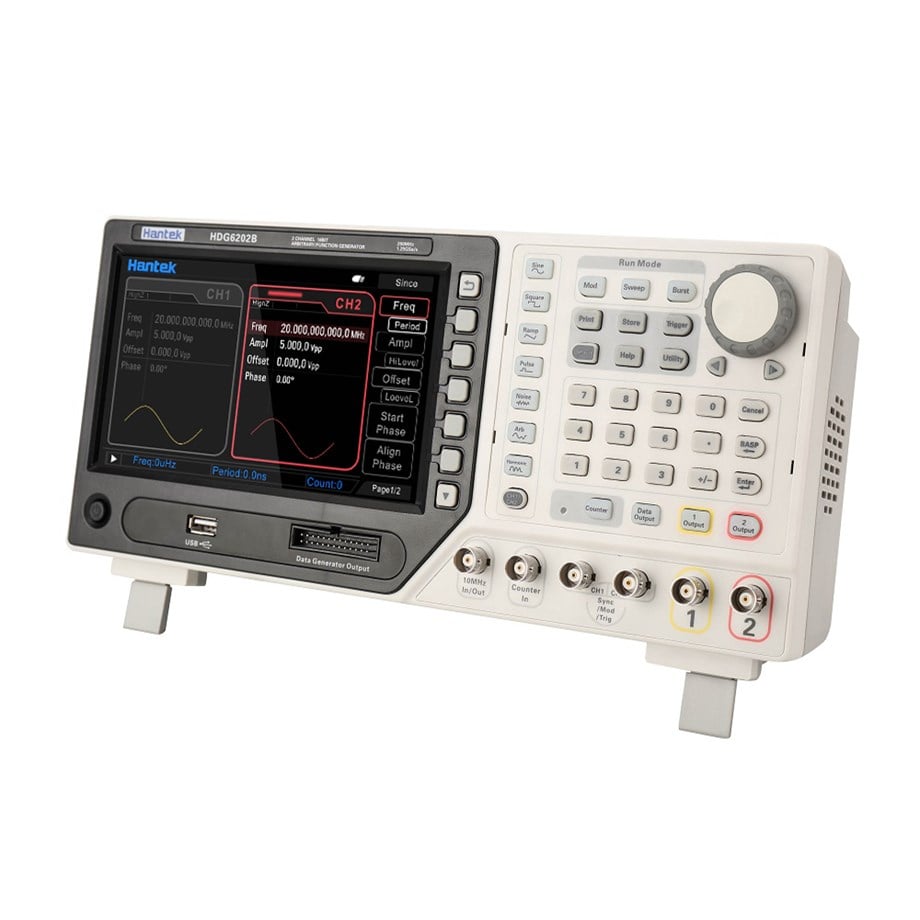

HDG6202B |
HDG6162B |
HDG6112B |
HDG6082B |
| Ana Özellik |
| Kanal |
2 |
2 |
2 |
2 |
| Dalga Biçimi Uzunluğu |
64M |
| Frekans Aralığı |
200MHz |
160MHz |
110MHz |
80MHz |
| Örnekleme Hızı |
1.25GSa/s |
| Voltaj Çözünürlüğü |
16 Bit |
| Rakam Çıkış Modu |
16 kanal çıkış |
| Dalga Formu |
| Standart Dalga Formu |
sinüs, kare, üçgen, nabız, gürültü, harmonik |
| Arb. Dalga Formu |
150'den fazla çeşit: indeks yükselmesi, üstel düşüş, EKG sinyali, Gauss, yarı pozitif, Lorentz, çift tonlu çoklu frekans, DC voltajı, vb. |
| Frekans Karakteristikleri |
| Sinüs |
1uHz~200MHz |
1uHz~160MHz |
1uHz~110MHz |
1uHz~80MHz |
| Kare |
1uHz~60MHz |
1uHz~50MHz |
1uHz~40MHz |
1uHz~35MHz |
| Darbe |
1uHz~50MHz |
1uHz~40MHz |
1uHz~25MHz |
1uHz~20MHz |
| Üçgen |
1uHz~5MHz |
1uHz~4MHz |
1uHz~3MHz |
1uHz~2MHz |
| Beyaz Ses |
120MHz |
120MHz |
110MHz |
80MHz |
| Harmonik |
1uHz~100MHz |
1uHz~80MHz |
1uHz~55MHz |
1uHz~40MHz |
| Rastgele |
1uHz~50MHz |
1uHz~40MHz |
1uHz~25MHz |
1uHz~15MHz |
| Çözünürlük |
1uHz |
| Doğruluk |
±2ppm, 18~28℃ |
| Sinüs Spektrum Saflığı |
| Harmonik Bozulma |
Tipik(0dBm) |
| DC-1MHz: <-60dBc |
| 1MHz-10MHz: <-55dBc |
| 10MHz-100MHz: <-50dBc |
| 100MHz-160MHz: <-40dBc |
| THD (Toplam Harmonik Bozulma) |
<0.1% (10Hz-20kHz, 0dBm) |
| Sahte Sinyal (Harmonik Olmayan) |
Tipik (0dBm) |
| ≤10MHz: <-65dBc |
| >10MHz: <-65dBc+6dB/octave |
| Faz Gürültüsü |
Tipik (0dBm,10KHz offset) |
| 0MHz: ≤-115dBc/Hz |
| Kare Özellikleri |
| Yükselme/Düşme Zamanı |
Tipik (1Vpp) |
Tipik (1Vpp) |
Tipik (1Vpp) |
| <8ns |
<10ns |
<12ns |
| Aşım |
Tipik (100KHz, 1Vpp) |
| <3% |
| Görev Döngüsü |
≤10MHz: 20.0%~80.0% |
| 10MHz~40MHz: 40.0%~60.0% |
| >40MHz: 50.0% (sabit) |
| Asimetri |
1% +5ns of Period |
| Titreşim |
Tipik (1MHz,1Vpp, 50Ω) |
| ≤ 5MHz: 2ppm+500ps |
| > 5MHz: 500ps |
| Üçgen Karakteristikleri |
| Doğrusal |
≤1% (1KHz, 1Vpp) of Peak Output |
| Simetri |
0%~100% |
| Darbe Karakteristikleri |
| Dönem |
25ns~1Ms |
25ns~1Ms |
40ns~1Ms |
50ns~1Ms |
| Darbe |
≥10ns |
≥10ns |
≥12ns |
≥15ns |
| Yükselme/Düşme Zamanı |
≥5ns |
≥6ns |
≥8ns |
≥10ns |
| Aşım |
<3% (1Vpp) |
| Titreşim |
Typical (1MHz, 1Vpp, 50Ω) |
| ≤ 5MHz 2ppm+500ps |
| > 5MHz 500ps |
| Keyfi Karakteristikler |
| Dalga Biçimi Uzunluğu |
64M |
| Dikey Çözünürlük |
16 Bit |
| Örnekleme Oranı |
1.25GSa/s |
| Yükselme/Düşme Zamanı |
Tipik (1Vpp): <6ns |
| Titreşim |
Tipik (1MHz, 1Vpp, 50Ω) |
| ≤ 5MHz 2ppm+500ps |
| > 5MHz 500ps |
| Harmonik Çıkış Karakteristikleri |
| Harmonik Zamanlar |
≤16 kere |
| Harmonik Tip |
Çift harmonikler, tek harmonikler, sıralı harmonikler |
| Harmonik Genlik |
Her bir harmonik faz ayarlanabilir |
| Harmonik Faz |
Her bir harmonik faz ayarlanabilir |
| Genlik Karakteristikleri (50ΩTerminasyon) |
| Aralık |
≤20MHz: 1mVpp ~ 10Vpp |
| ≤80MHz: 1mVpp ~ 5Vpp |
| ≤110MHz:1mVpp ~ 2.5Vpp |
| ≤160MHz:1mVpp ~ 1Vpp |
| ≤200MHz:1mVpp ~ 0.5Vpp |
| Doğruluk |
1KHz Sinüs, 0V ofset (ayar değerinin ±|%1±2mVpp|) |
| Genlik düzlüğü (1 kHz sinüs dalgasına göre, 500 mVpp, 50 Ω) |
≤1MHz: ±0.1dB |
≤1MHz: ±0.1dB |
≤1MHz: ±0.1dB |
≤1MHz: ±0.1dB |
| ≤60MHz: ±0.2dB |
≤60MHz: ±0.2dB |
≤60MHz: ±0.2dB |
≤60MHz: ±0.2dB |
| ≤100MHz: ±0.4dB |
≤100MHz: ±0.4dB |
≤100MHz: ±0.4dB |
|
| ≤160MHz: ±0.8dB |
≤160MHz: ±0.8dB |
|
|
| ≤200MHz: ±1.2dB |
|
|
|
| Birim |
Vpp, mVpp, Vrms |
| Çözünürlük |
1mV |
| Empedans |
50Ω |
| Ofset Karakteristikleri (50Ω sonlandırma) |
| Menzil |
|Voltset| < Vmax – Vpp/2 |
| Doğruluk |
± (ayarın %1'i + 5mV + genliğin %0,5'i) |
| ± ( |%1 + 5mV| ayar değeri + genliğin %0,5'i) |
| Modülasyon Karakteristikleri |
| Modülasyon Tipi |
AM, FM, PM, 2ASK, 2FSK, 2PSK, BPSK, PWM |
| AM |
| Taşıyıcı Dalga |
Sinüs, Kare, Üçgen, Darbe, Harmonik, Arbitrary (DC hariç) |
| Modülasyon Kaynağı |
Dahili, harici, diğer kanallar |
| Modülasyon Dalgası |
Sinüs, Kare, Üçgen, Beyaz Gürültü, Arbitrary |
| Modülasyon Frekansı |
2mHz~50KHz |
| Modülasyon Derinliği |
0%~120% |
| FM |
| Taşıyıcı Dalga |
Sinüs, Kare, Üçgen, Darbe, Harmonik, Arbitrary (DC hariç) |
| Modülasyon Kaynağı |
Dahili, harici, diğer kanallar |
| Modülasyon Dalgası |
Sine, Square, Triangle, White Noise, Arbitrary |
| Modülasyon Frekansı |
2mHz~50KHz |
| PM |
| Taşıyıcı Dalga |
Sinüs, Kare, Üçgen, Darbe, Harmonik, Arbitrary (DC hariç) |
| Modülasyon Kaynağı |
Dahili, harici, diğer kanallar |
| Modülasyon Dalgası |
Sinüs, Kare, Üçgen, Beyaz Gürültü, Arbitrary |
| Modülasyon Frekansı |
2mHz~50KHz |
| Faz Sapması |
0° - 360° |
| 2ASK |
| Taşıyıcı Dalga |
Sinüs, Kare, Üçgen, Darbe, Harmonik, Arbitrary (DC hariç) |
| Modülasyon Kaynağı |
Dahili, harici |
| Modülasyon Dalgası |
50 görev döngüsü kare dalga |
| Modülasyon Frekansı |
2mHz~1MHz |
| 2FSK |
| Taşıyıcı Dalga |
Sinüs, Kare, Üçgen, Darbe, Harmonik, Arbitrary (DC hariç) |
| Modülasyon Kaynağı |
Dahili, harici |
| Modülasyon Dalgası |
50 görev döngüsü kare dalga |
| Modülasyon Frekansı |
2mHz~1MHz |
| 2PSK |
| Taşıyıcı Dalga |
Sinüs, Kare, Üçgen, Darbe, Harmonik, Arbitrary (DC hariç) |
| Modülasyon Kaynağı |
Dahili, harici |
| Modülasyon Dalgası |
50 görev döngüsü kare dalga |
| Modülasyon Frekansı |
2mHz~1MHz |
| BPSK |
| Taşıyıcı Dalga |
Sinüs, Kare, Üçgen, Darbe, Harmonik, Arbitrary (DC hariç) |
| Modülasyon Kaynağı |
Dahili |
| Modülasyon Dalgası |
01 yard |
| Modülasyon Frekansı |
2mHz~1MHz |
| PWM |
| Taşıyıcı Dalga |
Kare |
| Modülasyon Kaynağı |
Dahili, harici, diğer kanallar |
| Modülasyon Dalgası |
Sinüs, kare, testere dişi, gürültü, keyfi |
| Modülasyon Frekansı |
2mHz~50KHz |
| Genişlik Sapması |
Darbe Genişliğinin %0 - %100'ü |
| Darbe genişliğinin %0 - %100'ü |
| Harici Modülasyon Girişi |
| Maks. Giriş Aralığı |
75mVRMS to ±2.5Vac+dc |
| Giriş Bant Genişliği |
10MHz |
| Giriş Empedansı |
1KΩ |
| Süpürme Karakteristikleri |
| Taşıyıcı Dalga |
Sinüs, Kare, Üçgen, Darbe, Harmonik, Arbitrary (DC hariç) |
| Tip |
Doğrusal |
| Yönlendirme |
Top |
| Süpürme |
1ms - 50Ks |
| Bekleme/Geri Dönüş Süresi |
1ms - 50Ks |
| Tetik Kaynağı |
Dahili, harici, manuel |
| Mark |
Senkronizasyon sinyalinin düşen kenarı (programlanabilir) |
| Patlama Karakteristikleri |
| Taşıyıcı Dalga |
Sinüs, Kare, Üçgen, Darbe, Harmonik, Arbitrary (DC hariç) |
| Taşıyıcı Frekans |
2mHz - 100MHz |
2mHz - 100MHz |
2mHz - 80MHz |
| Darbe Sayısı |
1 - 2000 000 000 |
| Başlatma/Durdurma Aşaması |
0° - 360° |
| Dahili Döngü |
2μs - 500s |
| Geçitleme Kaynağı |
Harici Tetikleyici |
| Tetik Kaynağı |
Dahili, harici, manuel |
| Simometre |
| Ölçüm Fonksiyonu |
Frekans, periyot, pozitif/negatif darbe genişliği, görev döngüsü |
| Frekans Çözünürlüğü |
7 bits/s |
| Frekans Aralığı |
1uHz~200MHz |
| Giriş Seviyesi |
TTL seviyesi |
| Geçit Zamanı |
10ms~16s |
| Gerilim Aralığı ve Hassasiyet (Modüle Edilmemiş Sinyal) |
| DC Kaplin |
DC Ofset Aralığı |
±1.5VDC |
| 1μHz - 100MHz |
50mVRMS - ±2.5Vac+dc |
| 100MHz - 200MHz |
100mVRMS - ±2.5Vac+dc |
| Darbe Genişliği ve Görev Döngüsü Ölçümü |
| Frekans ve Genlik Aralığı |
1μHz to 25MHz |
50mVRMS to ±2.5Vac+dc |
| Darbe Genişliği |
Min. Darbe Genişliği |
≥100ns |
| Darbe Genişliği Çözünürlüğü |
8ns |
| Görev Döngüsü |
Ölçüm aralığı (ekran) |
0% to 100% |
| Giriş Karakteristiği |
| Input Signal Range |
Yıkım Voltajı |
±5Vac+dc |
Giriş Empedansı =500Ω |
| Giriş Tetikleyici |
Tetikleme Seviye Aralığı |
-2.5V to +2.5V |
| Tetik Hassasiyet Aralığı |
0 (140mV histerezis gerilimi) ila %100 (2mV histerezis gerilimi) |
| Tetikleme özellikleri |
| Tetikleme Girişi |
| Seviye |
TTL uyumlu |
| Eğim |
Yükselme veya düşme (isteğe bağlı) |
| Darbe Genişliği |
>50ns |
| Referans Saat |
| Harici Referans Girişi |
| Kilit Aralığı |
10MHz±50Hz |
| Seviye |
2.5Vpp to 5Vpp |
| Kilit Zamanı |
<2s |
| Giriş Empedansı |
5kΩ, AC Kaplin |
| Dahili Referans Girişi |
| Frekans |
10MHz ± 50Hz |
| Seviye |
3.3Vpp |
| Çıkış Empedansı |
5kΩ, AC Kaplin |
| Senkronize Çıkış |
| Seviye |
TTL uyumlu |
| Empedans |
50Ω, nominal değer |
| Genel Özellikler |
| Arayüz |
HDG6000B: USB Ana Bilgisayar, USB Aygıt, İsteğe Bağlı RS232 bağlantı noktası |
| HDG6000C: USB Ana Bilgisayar, USB Aygıt, LAN bağlantı noktası, Wi-Fi, Dokunmatik Ekran, İsteğe Bağlı RS232 bağlantı noktası |
| Ekran |
7 inch, 64K color, TFT LCD Screen, 800*640 |
| Voltaj |
100-240V, 45Hz - 440Hz |
| Güç |
<50W |
| Sigorta |
|
| Çevre |
| Sıcaklık Aralığı |
Çalışma: 10 ° C ila 40 ° C Çalışma dışı: -20 ° C ila 60 ° C |
| Soğutma Yöntemi |
Fanlı soğutma |
| Nem Aralığı |
35 ° C'den az: ≤ %90 bağıl nem 35 ° C ila 40 ° C: ≤ %60 bağıl nem |
| Yükseklik |
Çalışma: 3000 metre veya daha az; Çalışmıyor: 15000 metre veya daha az |
| Mekanik Özellikler |
| Boyut |
318 x 110 x 150mm (L x W x H) |
| Ağırlık |
3KG |
