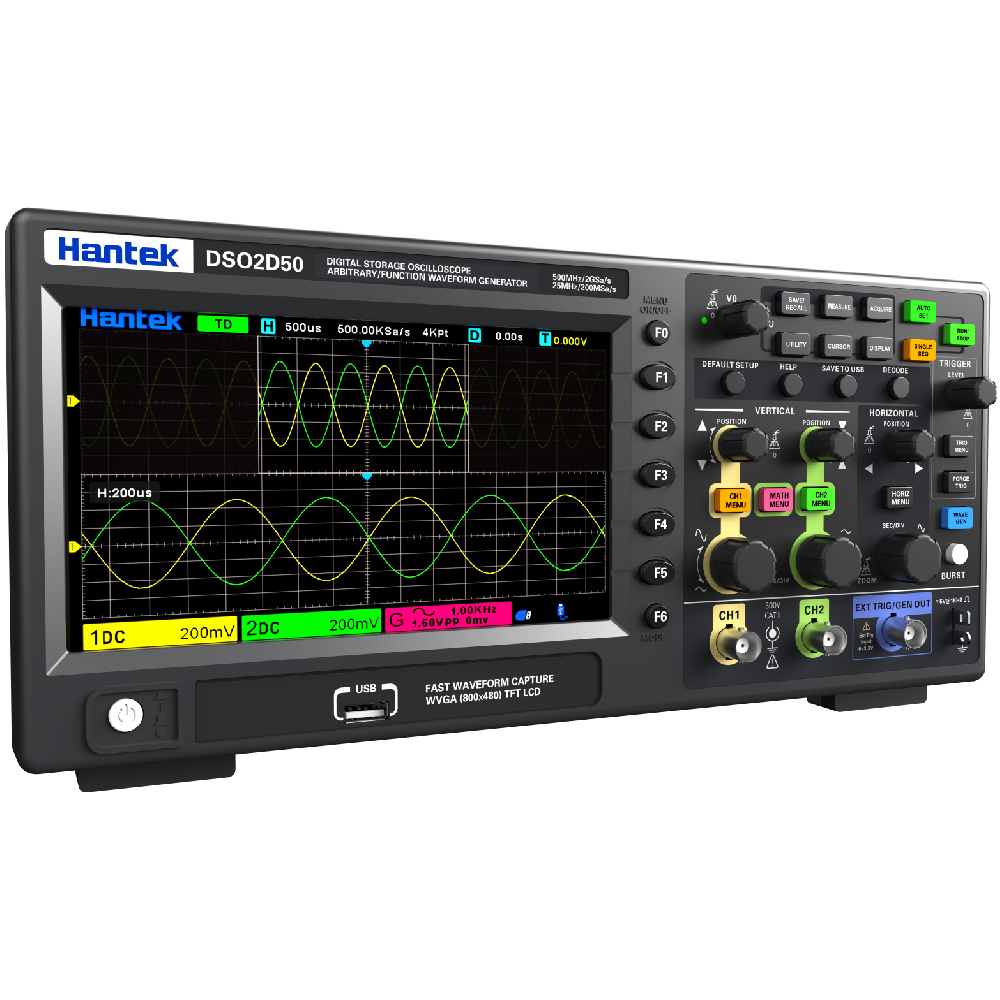

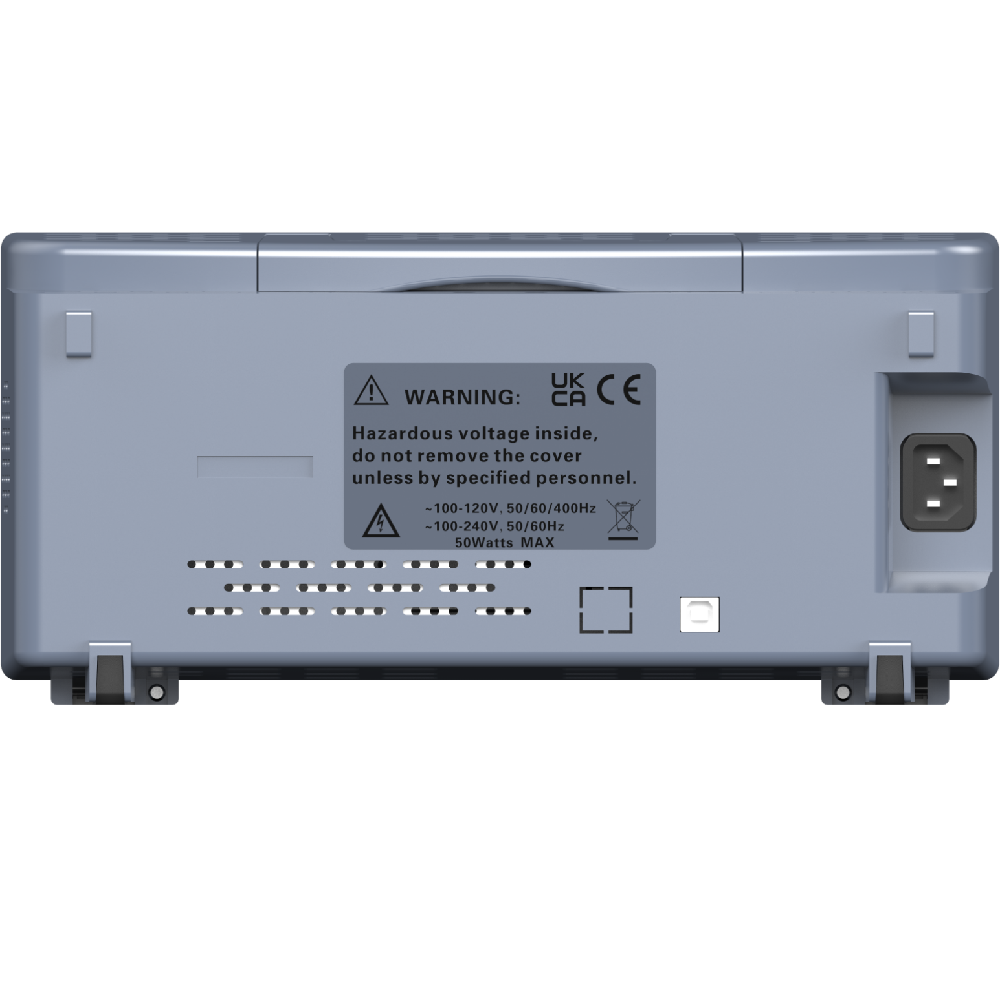

| Model |
DSO2C50 |
| Analog Bant Genişliği |
500MHz |
| Yükselme Süresi (tipik) |
≤700ps |
| Giriş/Çıkış Kanalı Sayısı |
2 analog kanal girişi; 1 sinyal jeneratörü kanal çıkışı |
| EXT Kanal Girişi |
1 Harici kanal girişi |
| Dalga Formu Üreticisi |
Yok |
| Örnekleme Modu |
Gerçek zamanlı örnekleme |
| Analog Kanalın Maksimum Örnekleme Hızı |
2GSa/s (tek kanal) , 1GSa/s (tüm kanallar) |
| Maksimum Bellek Derinliği |
80Kpts (tek kanal) , 40Kpts (tüm kanallar) |
| Tepe Noktası Tespiti |
Tüm zaman tabanı ayarlarında, 1ns'lik hataları yakalayın. |
| LCD Boyutu ve Türü |
7 inç ekran |
| Ekran Çözünürlüğü |
800 × 480 |
| Dikey Sistem Analog Kanalı |
| Giriş Bağlantısı |
DC, AC, GND |
| Giriş Empedansı |
1MΩ±1% ，50Ω±1% |
| Giriş Kapasitesi |
17pF±3pF |
| Maksimum Giriş Voltajı |
1MΩ |
CAT I 300 VRMS , 400 Vpk |
| 50Ω |
5VRMS |
| Dikey Çözünürlük |
8 bit |
| Dikey Hassasiyet Aralığı |
1MΩ |
500uV/div ~ 10V/div |
| 50Ω |
500uV/div ~ 1V/div |
| Ofset Aralığı |
1MΩ |
±1V (500uV/div ~ 50 mV/div) |
| ±10V (100mV/div ~ 500 mV/div) |
| ±100 V (1V/div ~ 10 V/div) |
| 50Ω |
±1V (500uV/div ~ 50 mV/div) |
| ±10V (100mV/div ~ 500 mV/div) |
| ±100V (1 V/div) |
| Dinamik Aralık |
±5div (8bit) |
| Bant Genişliği Sınırı (Tipik) |
20MHz, 100MHz, 200MHz, 350MHz; her kanal için seçilebilir. |
| DC Kazanç Doğruluğu |
±%3 Tam Ölçek |
| DC Ofset Doğruluğu |
<200mV/div (±0.1div±2mV±%1.5 ofset değeri) |
| >200mV/div (±0.1div±2mV±%1,0 ofset değeri) |
| Kanallar Arası İzolasyon |
40 dB, DC'den her modelin maksimum nominal bant genişliğine kadar. |
| Yatay Sistem--Analog Kanal |
| Zaman Tabanı Aralığı |
500MHz |
| 500ps/div~1ks/div |
| Zaman Tabanlı Doğruluk |
±50 ppm |
| Zaman Tabanlı Gecikme Aralığı |
tetiklemeden önce |
≥1/2 ekran genişliği |
| tetiklendikten sonra |
1 s veya 100 div, hangisi daha büyükse. |
| Zaman Aralığı ( △ T) |
Ölçüm ± (1 örnek aralığı) ± (50 ppm × × okuma) ± 50 ps |
| Yatay Mod |
YT |
Varsayılan |
| XY |
X1 = Kanal 1 , Y1 = Kanal 2 |
| TARAMA |
Zaman tabanı ≥ 100 ms/div; Yatay Ölçek düğmesini çevirerek TARAMA moduna girip çıkabilirsiniz. |
| RULO |
Zaman tabanı ≥ 100 ms/div, HORIZ MENU menüsü aracılığıyla ROLL moduna girip çıkılabilir. |
| Edinme Sistemi |
Analog Kanalın Maksimum Örnekleme Hızı |
2GSa/s (tek kanal) , 1GSa/s (tüm kanallar) |
Analog Kanalın Maksimum Örnekleme Hızı |
80Kpts (tek kanal) , 40Kpts (tüm kanallar) |
| Edinme Modu |
Normal |
Varsayılan |
| Tepe Noktası Tespiti |
Capture 1ns aksaklıkları |
| Ortalama Mod |
2, 4, 8, 16…128 arasında seçim yapabilirsiniz; bu sayılar puan puan ortalama alınarak hesaplanır. |
| Yüksek Çözünürlük |
12 bit (maks.) |
| Sıklık |
Kesinlik |
100 ppm (<10 kHz), 50 ppm (>10 kHz) |
| Çözünürlük |
100 mHz veya 4 bit (hangisi daha büyükse) |
| Genlik |
Çıkış Aralığı |
10mV~7Vpp (Yüksek Empedans) |
| 5mV~3.5Vpp(50Ω) |
| DC Ofset Doğruluğu |
Menzil |
±3,5V , HighZ |
| ±1,75V , 50Ω |
| Çözünürlük |
100 µV veya 3 bit (hangisi daha büyükse) |
| Kesinlik |
%2 (1 kHz) |
| Çıkış Empedansı |
50Ω ± 1% |
