Hantek DPO7504U 500 MHz 4 Kanal Dijital Osiloskop

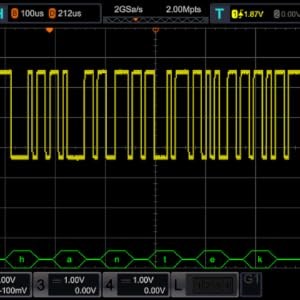

Hantek DPO7504U, dört analog kanalı ve dahili dalga şekli üreteciyle elektronik ölçüm ve test çalışmalarını tek cihazda birleştirir. 500 MHz bant genişliği, 2 GSa/s’ye kadar gerçek zamanlı örnekleme hızı ve 2 Gpts’ye kadar kayıt belleği sunar. 10,1 inç çoklu dokunmatik ekranı, dalga şekillerini görüntülemeyi ve ölçüm ayarlarına erişmeyi kolaylaştırır.
Dört kanalda sinyal inceleme
Dört analog giriş, devrenin farklı noktalarındaki sinyalleri birlikte görüntülemenizi sağlar. Giriş ve çıkış sinyallerini karşılaştırmak, zamanlama ilişkilerini incelemek ve devre davranışını değerlendirmek için kullanılabilir.
Derin bellek ve otomatik ölçümler
2 Gpts’ye kadar bellek derinliği, uzun kayıtlar üzerinde sinyal ayrıntılarını incelemeye yardımcı olur. 51 otomatik ölçüm türü, tekrarlanan ölçüm işlemlerini kolaylaştırır. Kenar, darbe, pencere, runt ve kurulum/tutma gibi tetikleme seçenekleri, ilgilendiğiniz sinyal koşullarına odaklanmanızı sağlar.
Dahili 25 MHz dalga şekli üreteci
Dahili üreteç; sinüs, kare, darbe ve üçgen gibi test sinyalleri oluşturur. Keyfi dalga şekli çıkışı desteği, farklı test senaryolarında kullanılabilecek sinyaller hazırlamanıza olanak tanır.
Teknik özellikler
| Özellik |
Değer |
| Marka / model |
Hantek DPO7504U |
| Analog kanal sayısı |
4 |
| Bant genişliği |
500 MHz |
| Gerçek zamanlı örnekleme hızı |
Maksimum 2 GSa/s |
| Bellek derinliği |
Maksimum 2 Gpts |
| Dalga şekli yakalama hızı |
Maksimum 500.000 dalga şekli/s |
| Ekran |
10,1 inç kapasitif çoklu dokunmatik |
| Dahili dalga şekli üreteci |
25 MHz |
| Otomatik ölçümler |
51 tür |
| Matematik işlevleri |
FFT, toplama, çıkarma, çarpma, bölme, integral ve türev |
Maksimum performans değerleri kullanılan kanal sayısına ve ölçüm ayarlarına bağlıdır.
Sık sorulan sorular
Hantek DPO7504U kaç kanallıdır?
Dört analog ölçüm kanalına sahiptir.
Harici sinyal üreteci olmadan test sinyali oluşturabilir mi?
Evet. Dahili 25 MHz dalga şekli üreteci, desteklenen çıkış sınırları içinde test sinyalleri oluşturabilir.
500 MHz bant genişliği ile 2 GSa/s aynı şeyi mi ifade eder?
Hayır. Bant genişliği cihazın analog frekans yanıtını, örnekleme hızı ise saniyede alınan örnek sayısını belirtir.
