Teknik Döküman

Kritik Gereksinimlerinizi Özel Enstrümanlarla Yönlendirin

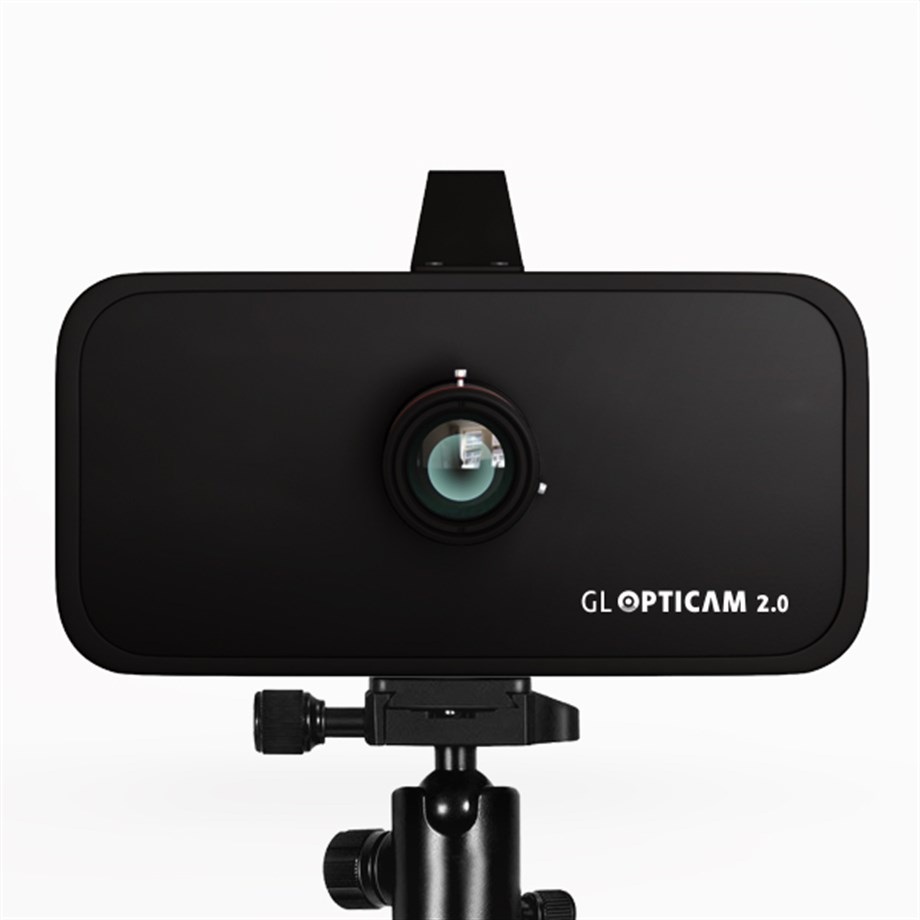

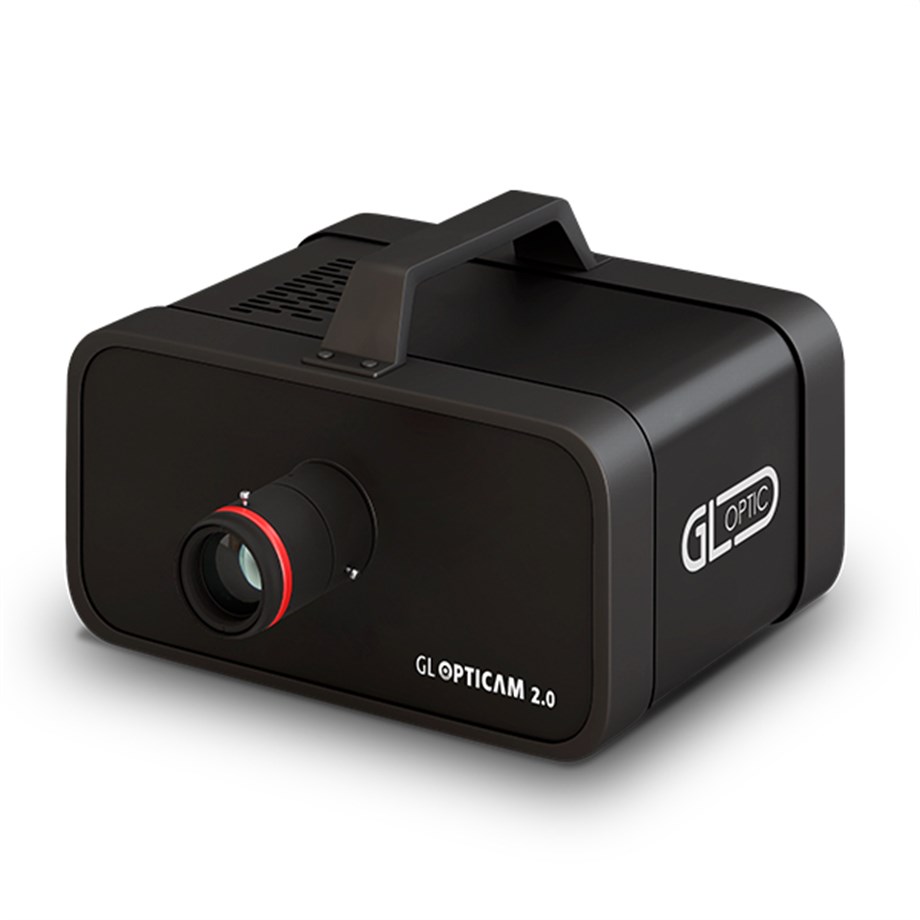

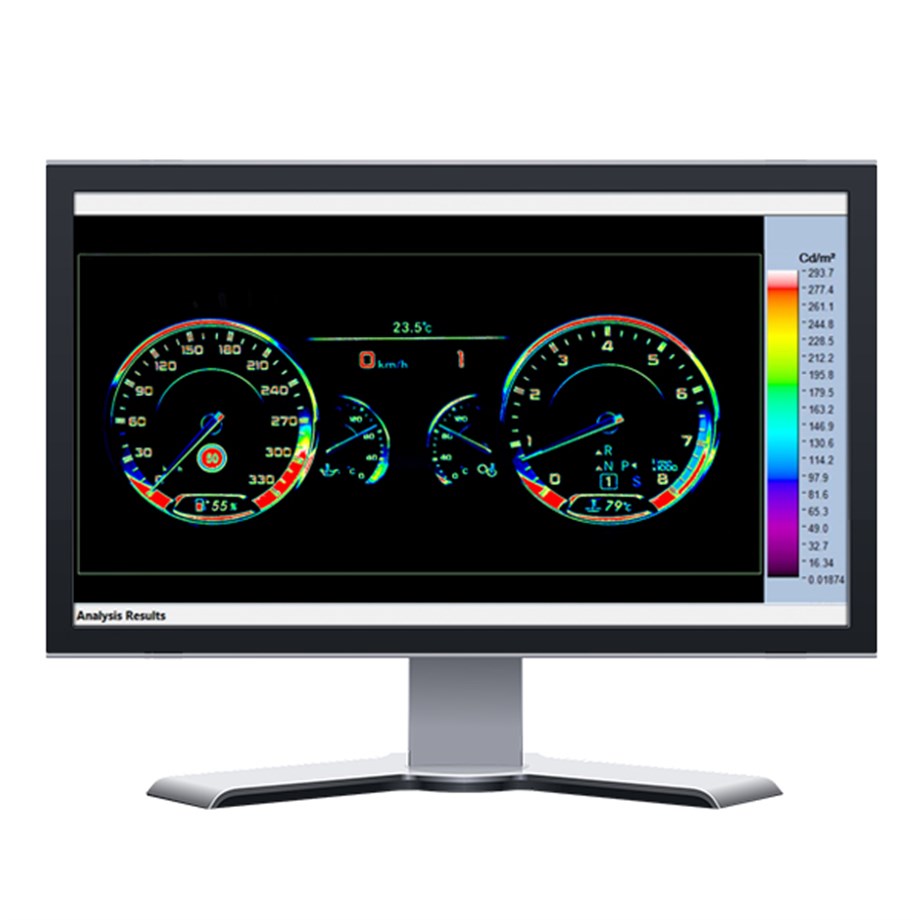

Otomotiv ve ev aletleri elektroniği endüstrileri, yeni GL OPTICAM Görüntüleme Parlaklık Ölçüm Cihazı - ILMD'nin geliştirilmesinin ana itici güçleridir. Dokunmatik ekranların ve karmaşık gösterge kümelerinin sayısındaki artış, aydınlatma bileşenlerinin hassas bir şekilde test edilmesine yönelik ek talepler doğurmaktadır. Örneğin, ince arkadan aydınlatmalı simgelerin parlaklık homojenliğini değerlendirmek için yüksek çözünürlüklü görüntüleme sistemi gereklidir. Ayrıca, yüksek çözünürlüklü ekranlarla çalışırken, uygun bir parlaklık ölçüm kamerası çözünürlüğü gereklidir. Bu nedenle 9M piksel görüntü sensörü çözünürlüğüne sahip yeni bir parlaklık kamera sistemi modelini piyasaya sürmeye karar verdik. GL OPTICAM 2.0 4K TEC, A sınıfı, V-lambda düzeltme filtresi ve özenle seçilmiş lens ile birlikte Sony'nin yeni tip CMOS monokromatik görüntü sensörüne dayanmaktadır. GL Optic'in her optik sistemi, izlenebilirlik ve laboratuvar doğruluğu performansı sağlayan çok adımlı prosedürden oluşan fabrika kalibrasyonunu içerir.

Sınıfının en iyisi optik sistem

Her kamera sistemi, görüntü sensörü için optimize edilmiş, ayrı ayrı seçilmiş ve kalibre edilmiş bir optik düzeltme filtresi ile donatılmıştır. Seri üretim dijital kameraların aksine, GL Optic cihazları önde gelen tedarikçilerden yüksek kaliteli cam filtreler ve lensler kullanılarak tasarlanmıştır.
Görüntü sensörü, kararlılığı artırmak ve sensörün dinamik aralığını artırmak için TEC ünitesi tarafından termal olarak stabilize edilir.
Yeni bir RFID Otomatik Lens Tanıma, sistem yapılandırmasının otomatik olarak değiştirilmesine yardımcı olur. GL OPTICAM SOFT analitik yazılımımız tarafından desteklenen bu ışık kamerası parlaklık ölçer, kullanıcının farklı nesneleri kısa sürede ayarlamasına ve ölçmesine olanak tanır. Bu kalibre edilmiş görüntüleme parlaklık ölçeri bilgisayarınıza takarak görüntüyü izleyebilir, parametreleri ayarlayabilir ve parlaklık sahnesinin cihaz kullanıcı testinin görüntüsünü kaydederek parlaklığı ölçebilirsiniz.

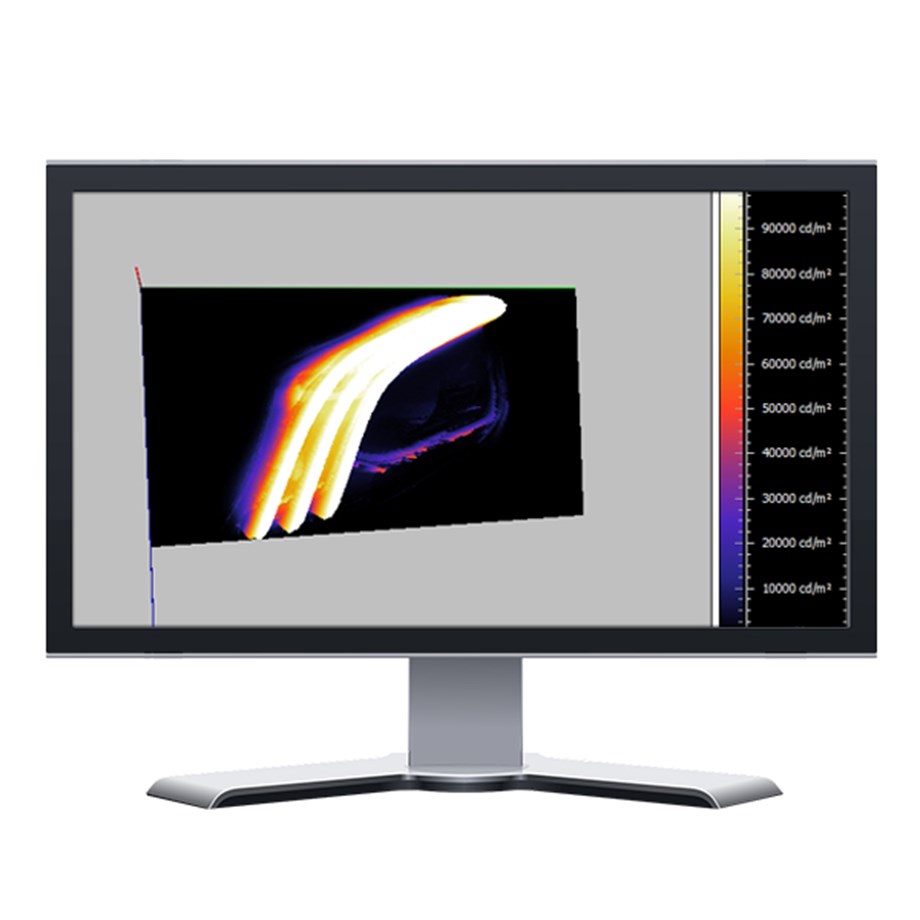

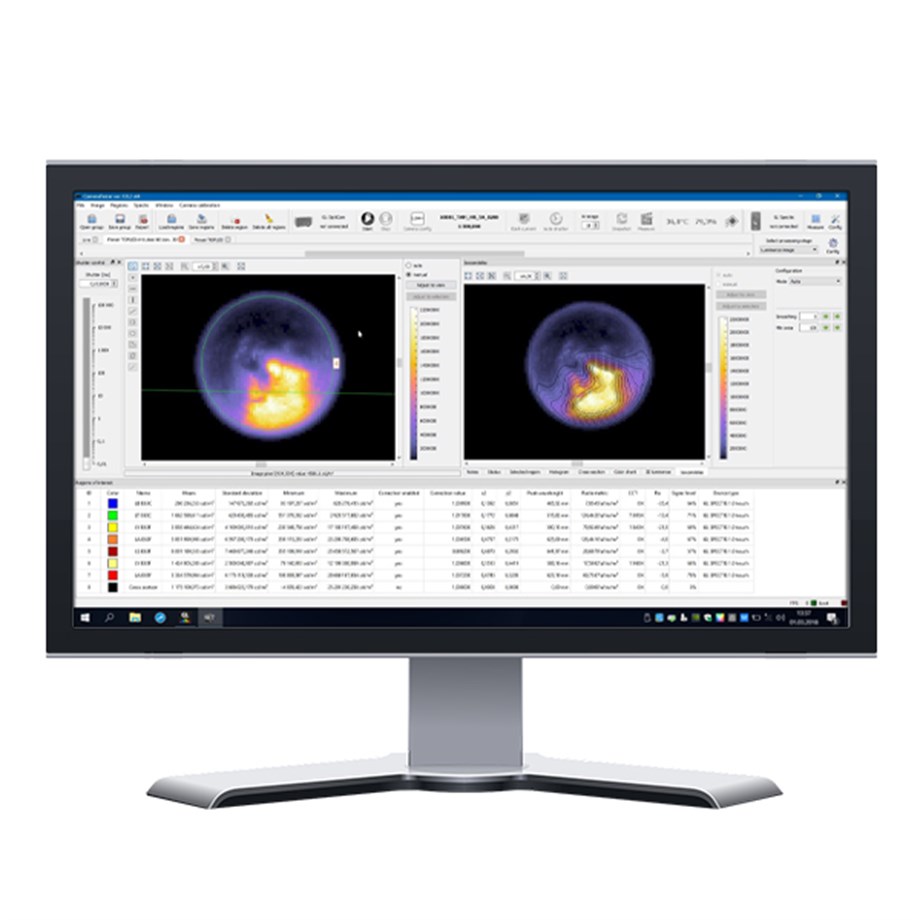

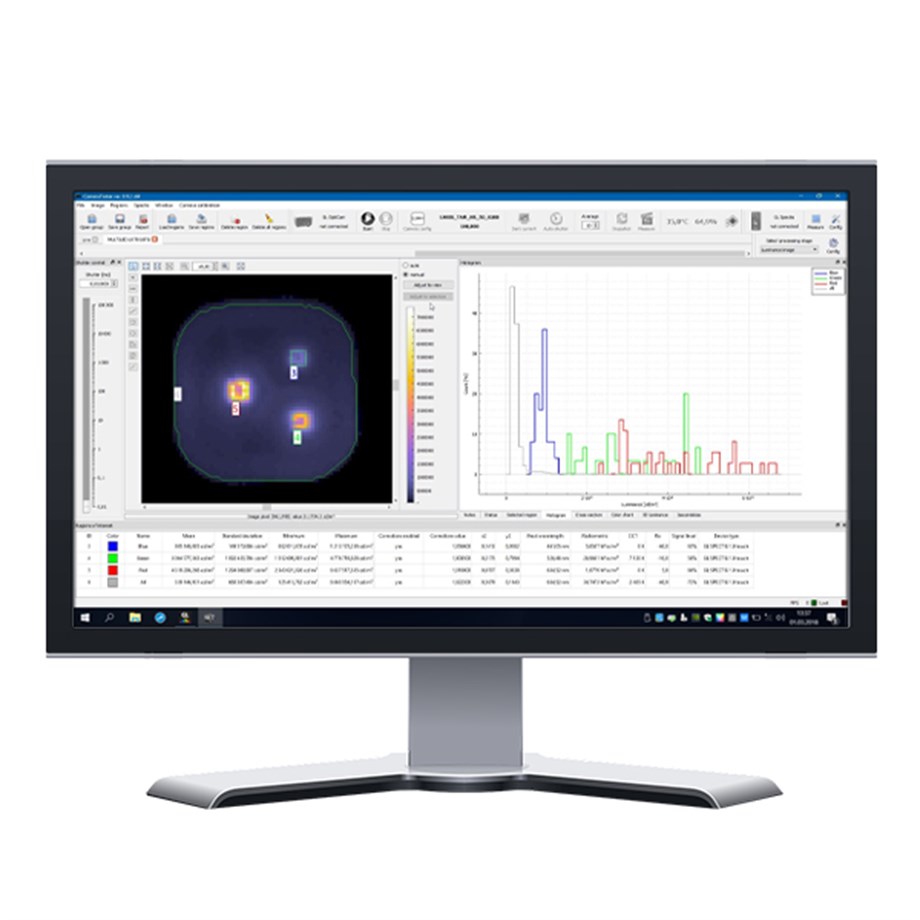

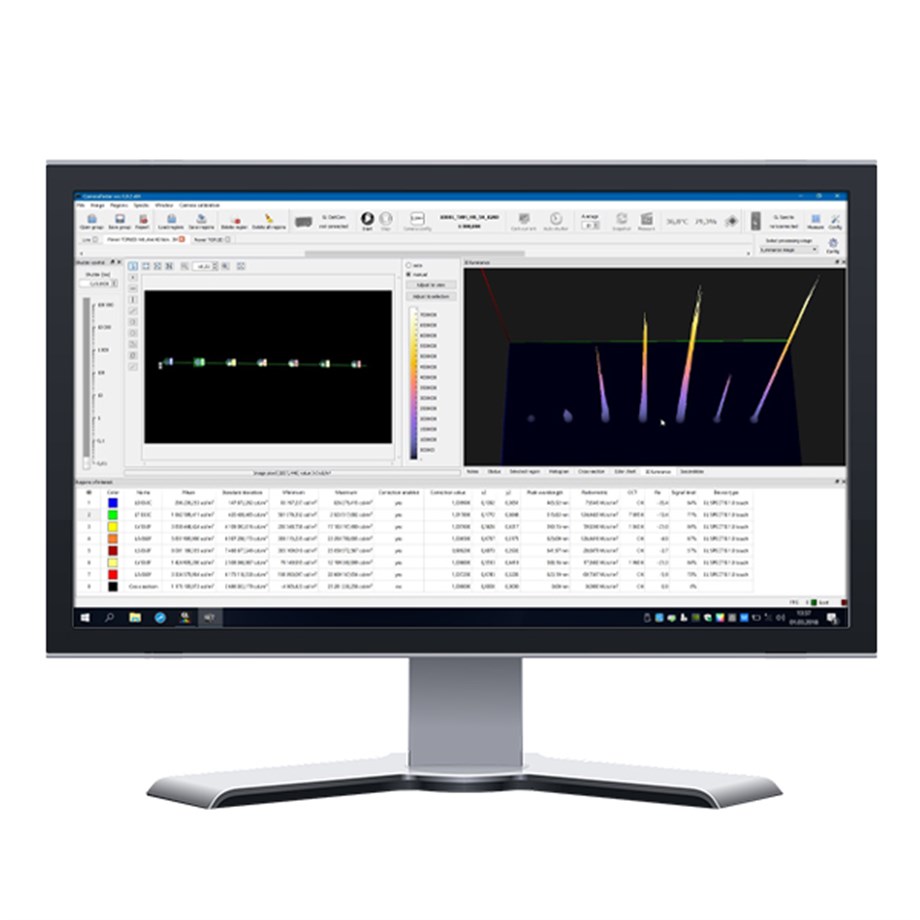

Analitik yazılım varsayılan ilgi alanlarını tespit edecek, parlaklık seviyesini, histogramları gösterecek ve diğer faydalı verileri anında görüntüleyecektir. Sistem, belirli ayrıntıları ve bölgeleri analiz etmeye ve hatta gerekli düzeltmeleri sağlamaya yardımcı olur. Bu cihaz tıpkı tipik bir laboratuvar cihazı gibi mutlak parlaklık doğruluğu sağlar.

Renk önemli olduğunda

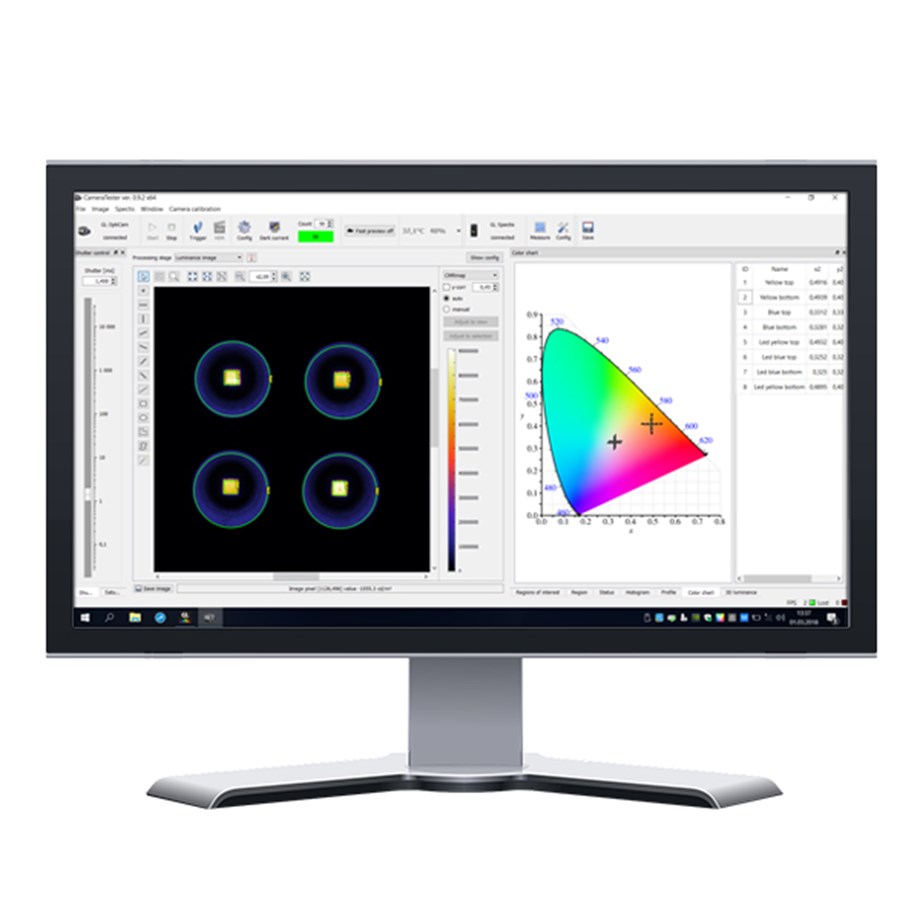

Aydınlatma armatürü veya elektronik kartta farklı renklerde LED'ler kullanıldığında, standart OPTICAM 2.0 4K TEC parlaklık ölçer, parlaklık ve renk testi ve değerlendirmesini desteklemek için GL SPECTIS 1.0 Dokunmatik spektral cihazımızla birleştirilebilir. GL SPECTROSOFT ürünümüz, parlaklık kamerasından alınan ölçümleri spektroradyometrik ölçümle birleştirme seçeneğine sahiptir. Sonuç olarak, en yüksek doğruluğu elde etmek için parlaklık değerleri için uyumsuzluk düzeltmesi sağlayabilir ve test edilen LED ürünü için tüm kolorimetrik ve spektral verileri sağlayabiliriz.

RFID Otomatik Lens Tanıma ile Tak ve Ölç*

Işık bileşenlerinin anında test edilmesi ve ışık cihazı kalite kontrolü için önceden yapılandırılmış ve ayrı ayrı kalibre edilmiş dijital parlaklık kamera sistemi. Bu cihazı basitçe aydınlatma sisteminin önüne koyabilir ve mutlak parlaklık seviyesini hemen ölçebilirsiniz. Sistem lensi otomatik olarak tanır ve kalibrasyon dosyasını yükler. Bu cihazı laboratuvarda, ürün testlerinde ve aydınlatma sistemleri kalite kontrolü için saha ölçümlerinde kullanın. *patent beklemede

Geliştirilmiş optik çözünürlük

Yeni karmaşık optik sistemler geliştirirken bu hassas 9M piksel çözünürlüklü parlaklık ölçüm cihazı Ar-Ge sürecinizi iyileştirecektir. Artık modifikasyon ve/veya uyumluluk konusunda daha hızlı karar verebilirsiniz.

Termal stabilizasyon

Bu cihaz, değişen sıcaklık koşullarından kaynaklanan ölçüm hatalarını telafi eden görüntü sensörünün termal stabilizasyonu için bir TEC ünitesi ile donatılmıştır.

Özel V- lambda filtresi

Her kamera, insan gözü hassasiyetine karşılık gelen en yüksek kalitede parlaklık ölçümleri sağlamak için özel olarak seçilmiş A sınıfı optik düzeltilmiş filtre ile donatılmıştır. Her filtre, her CMOS sensör için ayrı ayrı optimize edilmiştir.

Spektrum ve renk ekleme

Bu yeni görüntü parlaklık kamerası, CCT, CRI ve daha fazlası gibi kolorimetrik değerlerle kalite kontrolünü genişletmek için GL SPECTIS 1.0 touch gibi spektral cihazlarımızla birleştirilebilir. Ayrıca, otomatik bir filtre kaçırma eşleşme düzeltme prosedürü sağlayacak ve birden fazla renkli LED cihaz testinin ölçümlerini destekleyecektir.

Not: Cihaz, aygıt yazılımı ve yazılım özellikleri önceden haber verilmeksizin değiştirilebilir. GL OPTIC veri sayfalarında ve herhangi bir biçimde mevcut olan ürün bilgilerinde yer alan tüm bilgiler dikkatle hazırlanmış ve doğru olduğuna inanılan bilgileri içermektedir. Metin ve/veya diğer hatalar veya mevcut teknolojideki değişiklikler nedeniyle farklılıklar olabileceğini lütfen unutmayın.

Fotometrik Miktarlar

Nokta Parlaklığı [cd/m2]
Parlaklık dağılımı

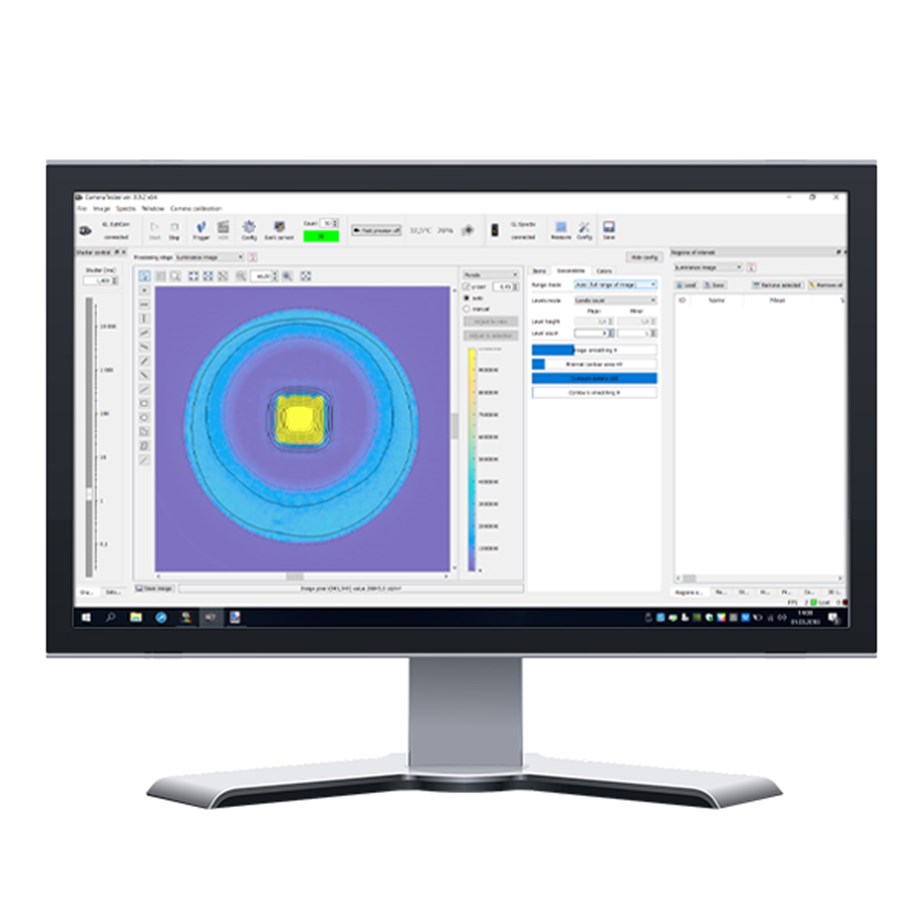

Iso kandela diyagramı
Ortalama parlaklık
Min Max diyagramı ve tabloları
Spektral Renk Miktarları*

İlişkili Renk Sıcaklığı - CCT ve Duv
Renk İşleme Endeksleri - Ra, CRI, R1 - R14
Yeni render Rf ve TM-30
Renk Düzgünlüğü
Binning ve renk tutarlılığı
Spektral Güç Dağılımı
* Spektral cihaz sistemi ile birleştirildiğinde kullanılabilir
