Daha büyük kapasite
Lambaları ve armatürleri sürekli olarak geliştiren üretim ve geliştirme ekipleri, ürünlerinin teknik özelliklerini sağlamak ve uyumluluğu doğrulamak için daha fazla çaba sarf etmektedir. Bu da daha hızlı ve daha esnek ışık ölçüm sistemlerine yönelik artan bir talep yaratmaktadır. Sektördeki değişiklikler hızlandıkça ve ürünler daha sofistike hale geldikçe, test ve doğrulama ihtiyacı daha kritik hale gelmektedir.

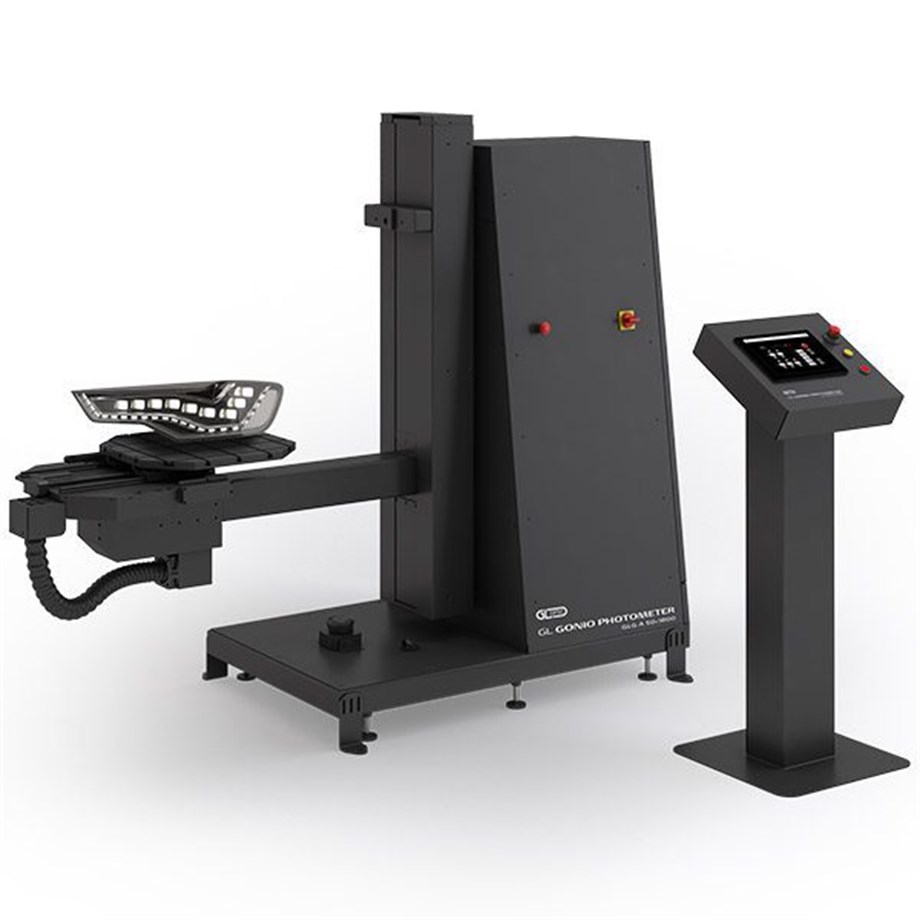

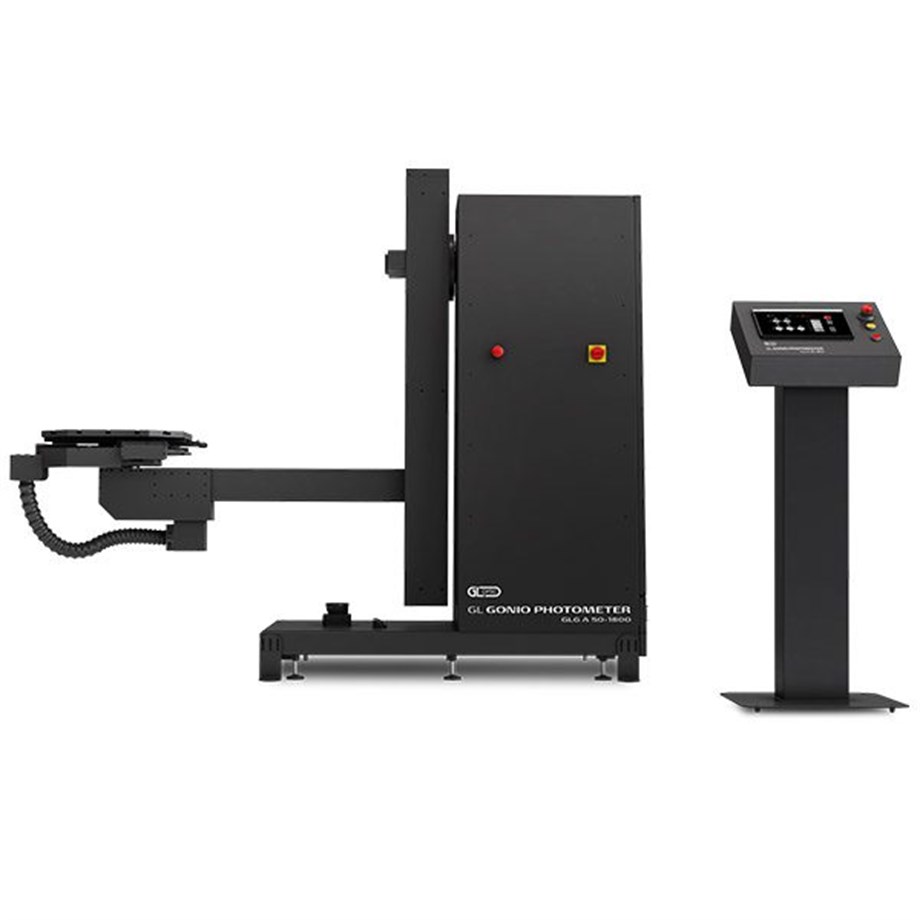

Bu A tipi GL Goniofotometre, fabrika laboratuvarlarının yanı sıra akredite laboratuvarlarda da kullanılabilir ve küçük ve daha büyük lambaların ölçümleri için hızlı ve güvenilir sonuçlar sağlar. Mekanik tasarım, 50 kg'a kadar artırılmış yük kapasitesi, büyük 400x400mm mekanik sahne ve gelişmiş doğruluk için mutlak kodlayıcılara sahip 3 motorlu eksen içerir.
Kullanımı kolay yazılım, hassas hizalama protokolleri ve kapsamlı otomasyon yetenekleri ile sistem, yeni bir performans ve kullanılabilirlik düzeyi sunar.
Daha hızlı lamba testi
Sisteme dahil olan varsayılan ölçüm cihazı, otomotiv ve diğer lambaların goniofotometre üzerinde On Fly (kesintisiz) ölçümleri için tasarlanmış olan GL PHOTOMETER 3.0 LS + Flicker'dır.
Yüksek hassasiyetli HAMAMATSU sensörü ile birlikte yüksek örnekleme hızı, DUT'un (Test Edilen Cihaz) düzgün hareketi sırasında LED'in sürekli ölçümüne izin verir Mutlak enkoder okumaları sayesinde gerekli veriler çok daha kısa sürede elde edilebilir.
Bu süper hızlı ölçüm cihazı ile, titreşim ölçümü işlevi kullanılarak dönüş lambaları ve acil durum sinyalleri için ek ışık modülasyonu karakterizasyonu mevcuttur.
Renk ölçümü mü yapmanız gerekiyor?
GL gonyospektrofotometre tasarımı, tam renk ölçümü özelliği eklemek için isteğe bağlı spektroradyometrelerimizden biriyle donatılabilen anahtar teslimi bir LED ışık ölçüm sistemi sunar.
GL SPECTIS 5.0, çeşitli uygulamalarda UV'den NIR kaynaklarına açısal dağılıma kadar görünür aralığın dışında da genişletilmiş spektral analizi kapsayan gelişmiş sistemler için kullanılabilir.
Temel cihazımız GL SPECTIS 1.0 LS, hızlı fotometrik ve kolorimetrik ölçümler için optimize edilmiş popüler spektroradyometremizin yüksek hassasiyetli bir versiyonudur.
Standart Gonyometre Sistemi şunları içerir:

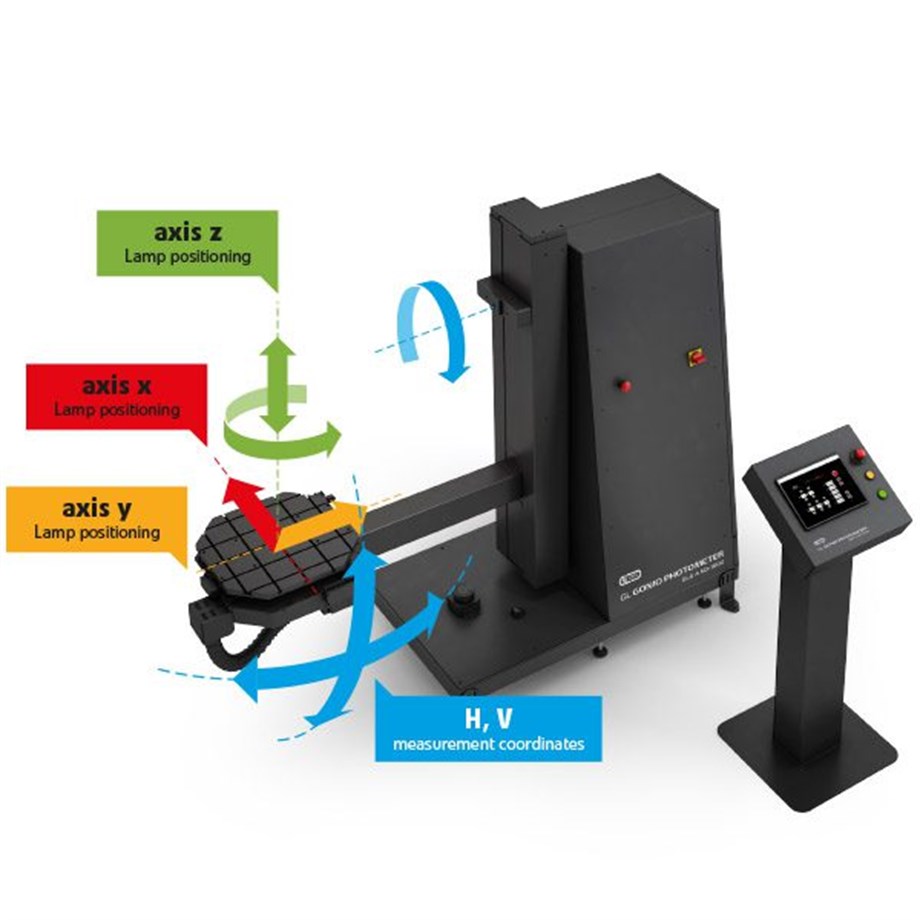

Programlanabilir, sağlam ve hassas Tip A gonyometre, 3 mekanize H,V ve Z ekseni ve DUT hareketli x,y mekanik montaj tablası
Müşteriye gönderilmeden önce test edilen yazılım ve özel bir PC ile birlikte tüm cihazları içeren önceden yapılandırılmış, anahtar teslim bir sistem
Aynalar ve sistem kontrol seçeneklerine sahip benzersiz lazer hizalama sistemi, sistemin dikey ve yatay hizalamasının kalibre edilmesine ve ayrıca DUT'un daha hızlı fotometrik konumlandırılmasına yardımcı olur*
HIZLI FOTOMETRE + TITREME
DUT'un optik titreşim karakterizasyonu ile birlikte bu yeni opsiyonel cihazla anında ölçümler yapılabilir*
İsteğe bağlı çevresel cihazlar
GL SPECTIS 1.0 LS
Popüler spektroradyometremizin hızlı fotometrik ve kolorimetrik ölçümler için optimize edilmiş yüksek hassasiyetli versiyonu
GL SPECTIS 5.0T
UV'den NIR kaynaklarına kadar görünür aralığın dışında genişletilmiş spektral analiz için çeşitli uygulamalarda açısal dağılım
GÜÇ KAYNAKLARI & SAYAÇLAR
DUT'un tam bir elektriksel karakterizasyonu için mevcut güç kaynaklarını ve akım kaynaklarını seçin. Önde gelen tedarikçilerden gelişmiş güç ölçerler ve hızlı akım kaynakları talep üzerine temin edilebilir
TEC KONTROL
LED modüllerinin termal stabilizasyonu ve gonyometrik testler sırasında ölçümler için TEC kontrolörleri ve bağlantıları mevcuttur
Destek ve Kurulum
Son kullanıcıların karmaşık ölçümlerini yönetmelerine yardımcı olmak için çevrimiçi ve yerinde kapsamlı know-how desteği
Fotometrik Miktarlar

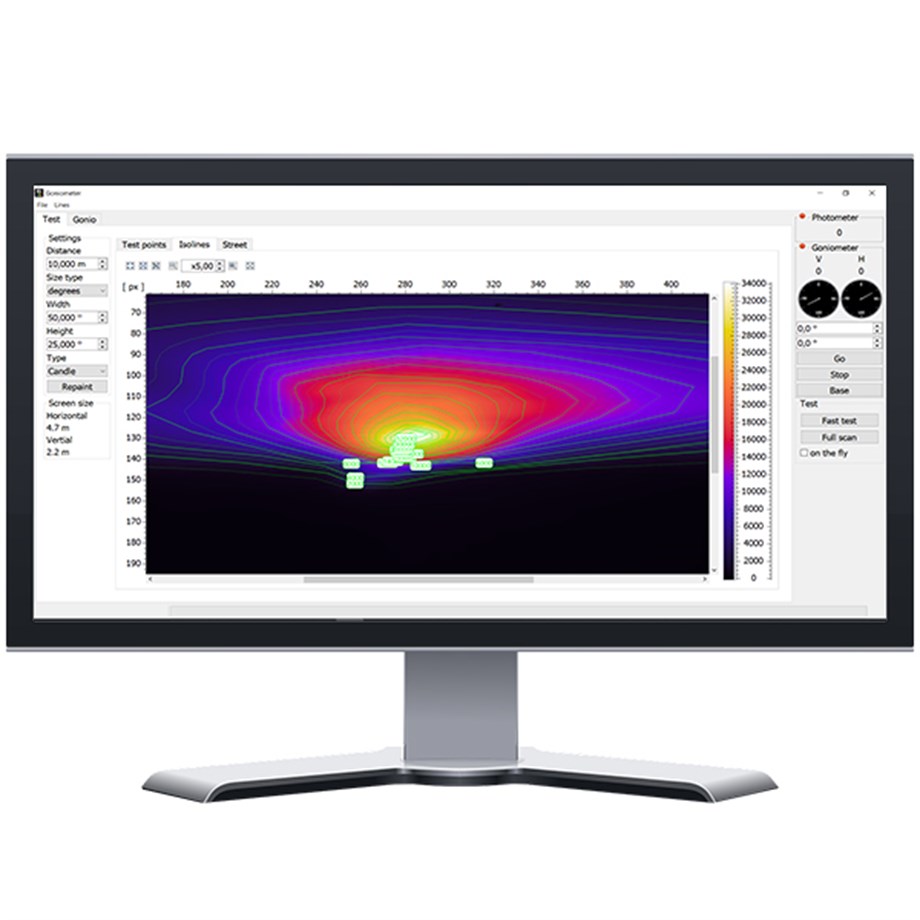

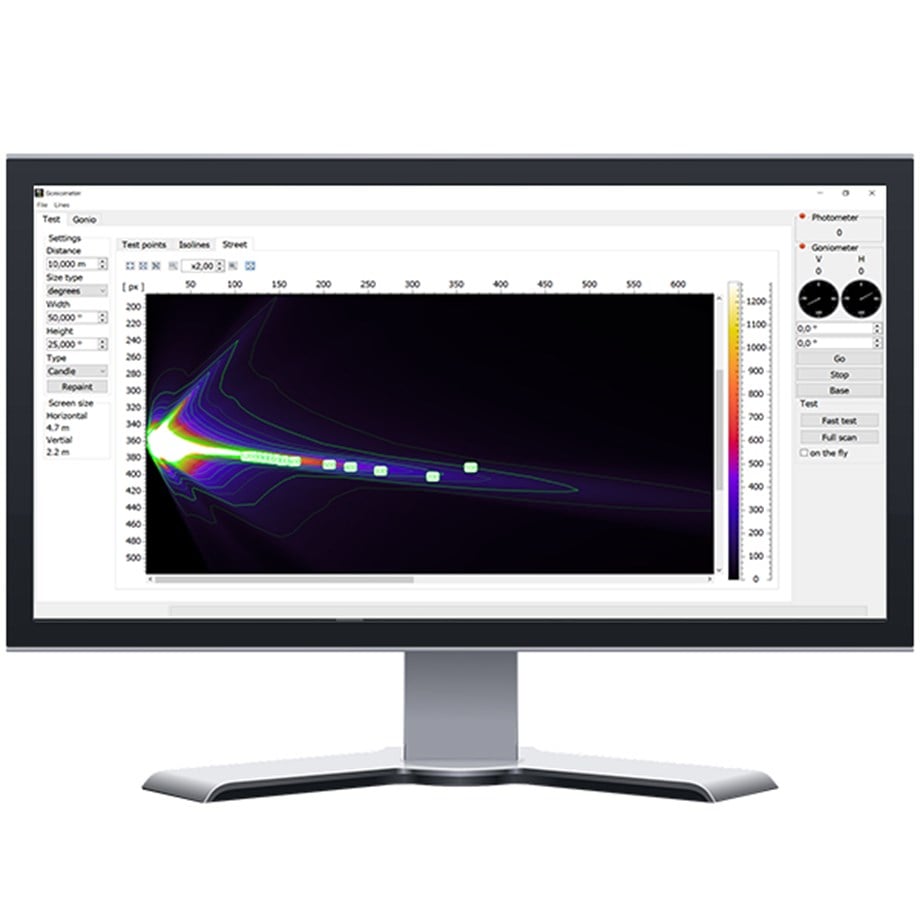

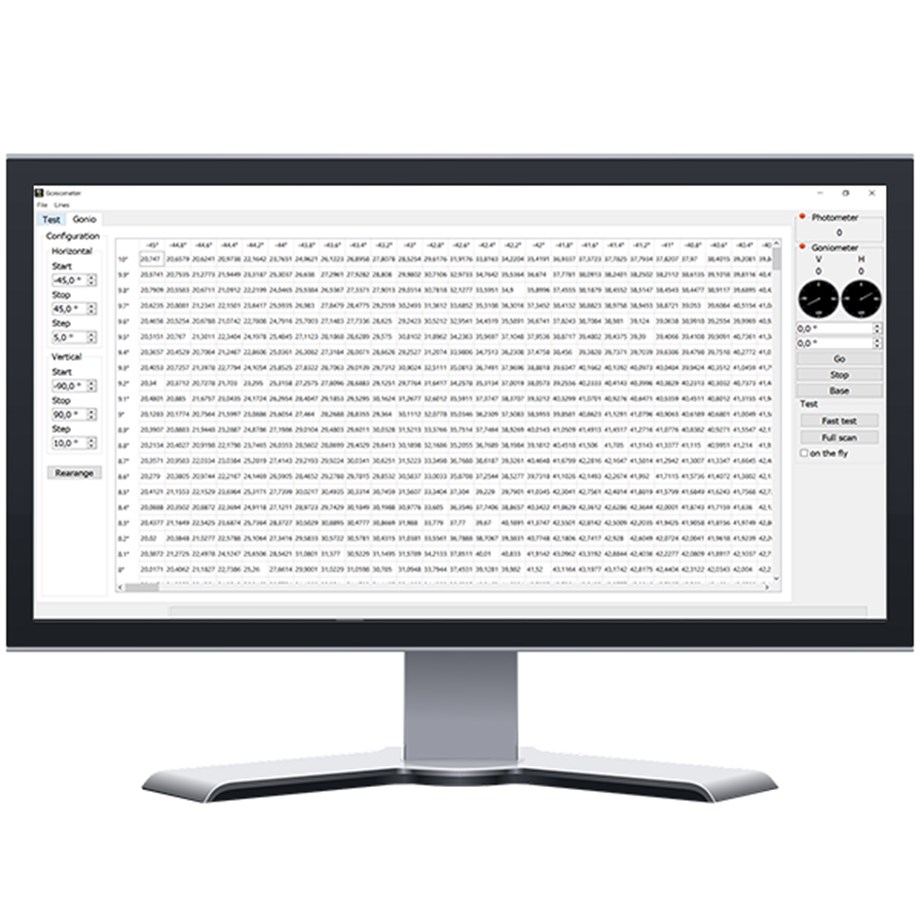

Işık Yoğunluğu Dağılım Diyagramları
Işık Akısı
IEC, IES ve LTD Formatları
Merkez Işın Yoğunluğu
Kolorimetrik Miktarlar
İlişkili Renk Sıcaklığı - CCT ve Duv
Renk İşleme Endeksleri - Ra, CRI, R1 - R15, TM-30
MacAdam Elipsleri
Açısal Renk Düzgünlüğü
Diğer Miktarlar
Işık Etkinliği (lm/w)
Güç Faktörü
Sıcaklık
| BAŞVURU |
|
| |

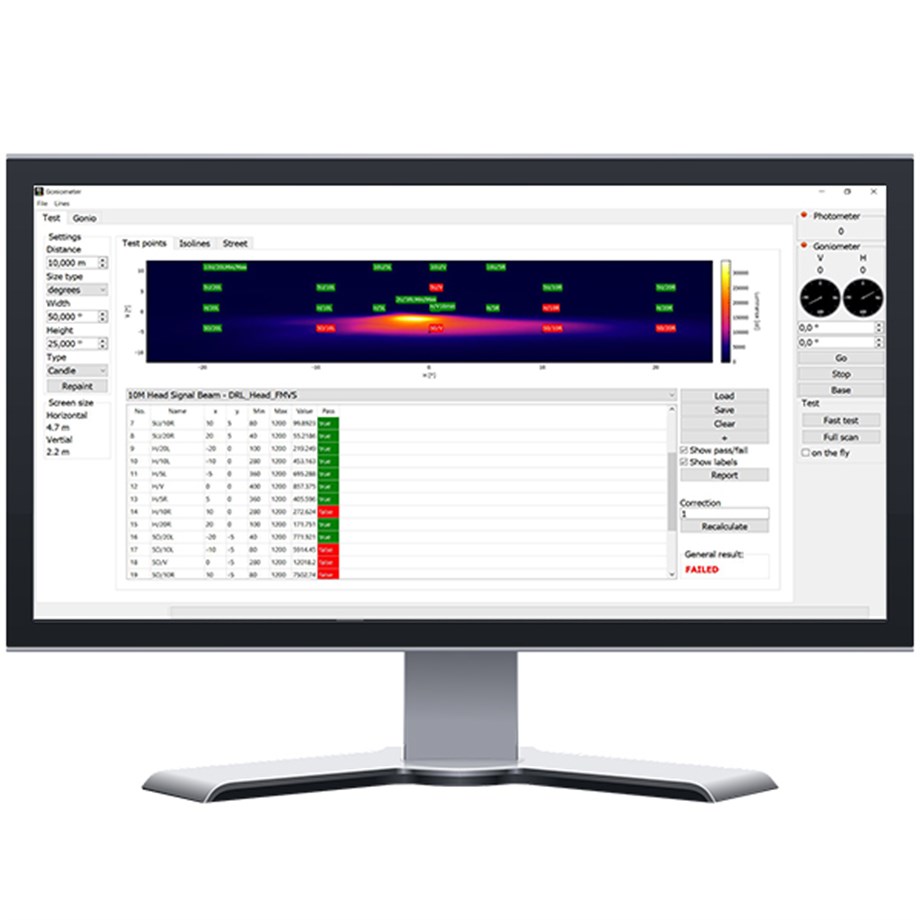

Lambaların ve sinyallerin UN/ECE ve SAE /FMVSS Yönetmeliklerine uygunluk testi. Bunlar, uzak alan fotometrik ve kolorimetrik ölçüm sistemleri için CIE 121-1996 ve IESNA LM-75-01 standartlarına uygun A tipi sistemlerdir. |
| TEKNİK BİLGİLER |
|
| CIE Gonyometre tipi |
H, V ekseni ve x,y,z yönü hareketi ile Uzak Alan Tip A |
| |
Mutlak konum enkoderli 5 eksenli servo motorlar |
| |
Mutlak konum enkoderli 5 eksenli servo motorlar |
| H ekseni hareketi |
Açısal aralık ± 180°. Nominal tork 98Nm. 50 ° / s'ye kadar hız |
| H ekseni çözünürlüğü |
0.002° |
| H ekseni tekrar üretilebilirliği |
0.05° * (*at nominal load) |
| V eksen hareketi |
Açısal aralık ± 100°. Nominal tork 555Nm. 10 ° / s'ye kadar hız |
| V ekseni çözünürlüğü |
0.002° |
| V ekseni tekrar üretilebilirliği |
0,05° * (*nominal yükte) |
| Z ekseni hareketi |
Doğrusal aralık 0-600mm. 1500N'a kadar kaldırma kapasitesi |
| Z ekseni tekrar üretilebilirliği |
70 μm |
| X ekseni hareketi |
Doğrusal aralık ± 300 mm. 40 mm/s'ye kadar hız |
| Y ekseni hareketi |
Doğrusal aralık ± 150 mm. 40 mm/s'ye kadar hız |
| X, Y ekseni tekrar üretilebilirliği |
70 μm |
| DUT montaj plakası |
Kare 500×500 mm. Bosch Rexroth sisteminde 5×5 T-slot dizisi |

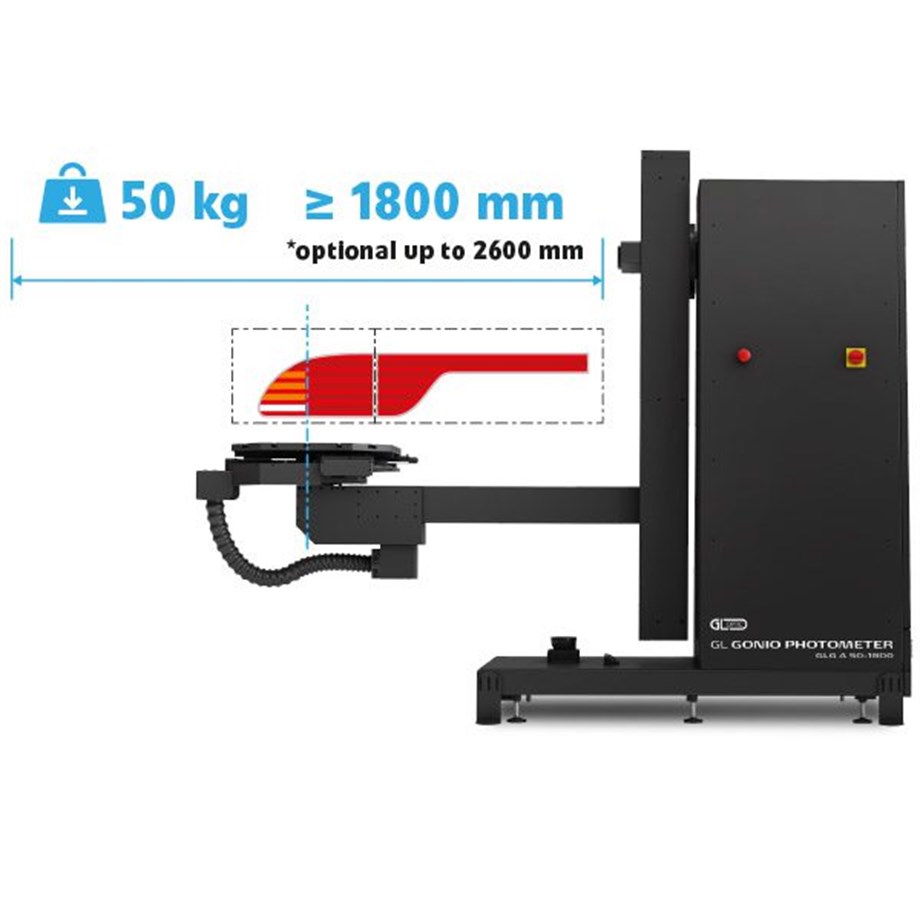

| Maksimum DUT boyutu |
≤ 1800 mm (simetrik olarak konumlandırılmış) |
| Gonyometre boyutları |
2120(L) x 1780(H) x 800(W) mm |
| Optik eksen yüksekliği |
1500 mm |
| Minimum oda yüksekliği |
2600 mm |
| Minimum oda genişliği |
4000 mm |
| Maksimum yük |
50 kg |
| Gonyometre ağırlığı |
600 kg |
| Güç kaynağı |
AC 3 fazlı 110-230V, 3000 W |
| Kontrolörler |
Tüm motorlar için dahili kontrolör |
| |
LAN ağı üzerinden PC bağlantısı |
| |
Uzaktan üretici desteği özelliği |
| |
Harici kontrol panelinde 10 inç LCD dokunmatik ekran |
| |
DUT sabitleme sırasındaki işlemler için manuel tüm eksen kontrolörü |
| Güvenlik |
Acil durdurma butonlu harici kontrol paneli |
| |
Lazer tarayıcı |
| Sensör tipi |
GL Photometer 3.0 LS + Flicker |
| |
GL SPECTIS 1.0 LS |
| |
GL SPECTIS 4.0 |
* nominal yükte
Not: Cihaz, aygıt yazılımı ve yazılım özellikleri önceden haber verilmeksizin değiştirilebilir. GL OPTIC veri sayfalarında ve herhangi bir biçimde mevcut olan ürün bilgilerinde yer alan tüm bilgiler dikkatle hazırlanmış ve doğru olduğuna inanılan bilgileri içermektedir. Metin ve/veya diğer hatalar veya mevcut teknolojideki değişiklikler nedeniyle tutarsızlıklar oluşabileceğini lütfen unutmayın.
